| Номер в госреестре | 87221-22 |
| Наименование СИ | Микрошприцы |
| Обозначение типа СИ | АГАТ |
| Изготовитель | Общество с ограниченной ответственностью "Лабораторные Технологии" (ООО "Лабораторные Технологии"), г. Дзержинск, Нижегородская область |
| Год регистрации | 2022 |
| Срок свидетельства | 27.10.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Микрошприцы АГАТ (далее - микрошприцы) предназначены для измерений объема жидкой пробы при ее введении в дозатор-испаритель хроматографа.
Принцип действия шприцев основан на создании в съемном наконечнике (игле) (микрошприцы МШ-1 и МШ-1Н) или в калиброванном канале стеклянного баллона (микрошприцы МШ-10, МШ-10Н, МШ-50, МШ-50Н, МШ-100) попеременно вакуума или избыточного давления, в результате чего в наконечник всасывается или сливается из него дозируемая жидкость. Вакуум и избыточное давление создаются при перемещении в калиброванном канале стеклянного баллона микрошприца металлическим поршнем. Объем дозы определяется диаметром металлического поршня и его перемещением.
Микрошприцы представляют собой механическое поршневое дозирующее устройство, состоящее из стеклянного баллона с нанесенным на него отсчетным устройством (линейная шкала), стального поршня (штока) с кнопкой и стальной иглы.
Номинальное значение дозируемого объема индицируется по линейной шкале, нанесенной на стеклянный баллон микрошприца, напротив шкалы нанесена светоотражающая полоса. Цвет шкалы может варьировать от красного до бордового или черного, светоотражающая полоса имеет белый цвет.
Микрошприцы выпускаются следующих модификаций: МШ-1, МШ-10, МШ-50 и МШ-100, отличающихся диапазонами объема дозирования, ценой деления шкалы. Микрошприцы МШ-1, МШ-10, МШ-50 также выпускают в вариантах исполнения: МШ-1Н, МШ-10Н, МШ-50Н.
Микрошприцы МШ-1 и МШ-1Н имеют систему уплотнения и съемную иглу.
Микрошприцы МШ-1Н, МШ-10Н, МШ-50Н имеют направляющую с фиксатором объема дозы, предотвращающую изгиб поршня и позволяющую уменьшить ошибку при многократном введении одинаковой дозы. Игла имеет заостренный или тупоконечный срез на конце.
Микрошприцы МШ-1, МШ-10, МШ-50 не имеют направляющей с фиксатором. Игла имеет заостренный или тупоконечный срез на конце.
Микрошприцы МШ-10, МШ-10Н, МШ-50, МШ-50Н, МШ-100 имеют вклеенную иглу.

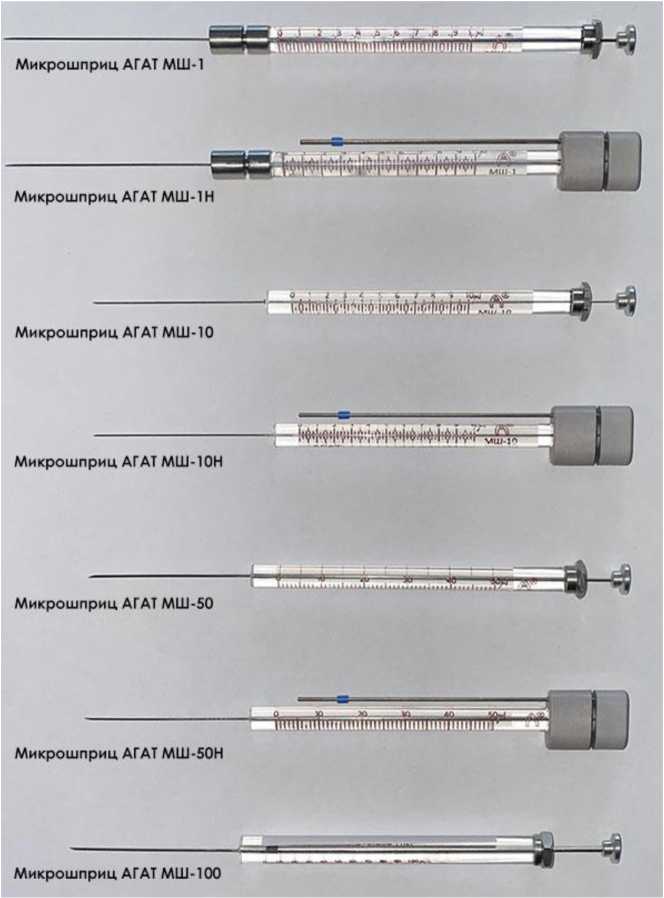

Общий вид микрошприцев приведен на рисунке 1.
Заводской номер, состоящий из арабских цифр, и буквенно-цифровое обозначение микрошприца выполнены типографским способом и приведены на ламинированной бирке, прикрепленной к штоку микрошприца (рисунок 2).
Пломбирование микрошприцев не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Рисунок 1 - Общий вид микрошприцев
Рисунок 2 - Пример маркировки микрошприцев
Место нанесения заводского порядкового номера
Таблица 1- Метрологические характеристики
| Наименование характеристики | Значение характеристики в зависимости от модификации микрошприца | |||
| МШ-1/ МШ-1Н | МШ-10/ МШ-10Н | МШ-50/ МШ-50Н | МШ-100 | |
| Номинальное значение максимального дозируемого объема, мкл | 1 | 10 | 50 | 100 |
| Диапазон объемов дозирования, мкл | от 0,2 до 1 | от 2 до 10 | от 10 до 50 | от 20 до 100 |
| Цена деления шкалы, мкл | 0,02 | 0,2 | 1 | 2 |
| Пределы допускаемой относительной систематической погрешности, % | ±10 | ±5 | ±5 | ±5 |
| Предел допускаемого относительного среднего квадратического отклонения (СКО) случайной погрешности, % | 20 | 10 | 8 | 8 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение характеристики в зависимости от модификации микрошприца | |||
| МШ-1/ МШ-1Н | МШ-10/ МШ-10Н | МШ-50/ МШ-50Н | МШ-100 | |
| Масса микрошприца, г | 15±2/18±2 | 10±2/12±2 | 11±2/14±2 | 14±2 |
| Длина баллона, мм | 100±1 | 95±1 | 100±1 | 95±1 |
| Диаметр баллона, не более, мм | 7±0,5 | 7±0,5 | 7±0,5 | 8±0,5 |
| Длина иглы на вылете, мм, не более | 62±1 | 52±1 | 52±1 | 52±1 |
| Наружный диаметр иглы, мм, не более | 0,60±0,02 | 0,48±0,02 | 0,62±0,02 | 0,80±0,02 |
| Длина микрошприца, мм | 185±2 | 157±2/158±2 | 165±2 | 166±2 |
| Избыточное давление, при котором микрошприц должен быть герметичен в течение 15 секунд, МПа | 0,3±0,01 | |||
| Условия эксплуатации: - диапазон рабочих температур, оС - диапазон относительной влажности воздуха, % - атмосферное давление, кПа | от +10 до +35 от 30 до 80 от 84 до 107 | |||
| Средний срок службы, лет Средняя наработка до отказа, циклов, не менее | 4 30000 | |||
на титульный лист Руководства по эксплуатации, совмещенным с паспортом, типографским способом.
Таблица 5 - Комплектность микрошприцев АГАТ
| Наименование | Обозначение | Количество |
| Микрошприц | в соответствии с заказом | 2(1) шт. |
| Иглочистка (поставляется для модификаций МШ-10/МШ-10Н, МШ-50/МШ-50Н, МШ-100) | _ | 1 шт. |
| Футляр | _ | 1 шт. |
| Руководство по эксплуатации (РЭ) в зависимости от модификации: МШ-1/МШ-1Н МШ-10/МШ-10Н МШ-50/МШ-50Н МШ-100 | ЛТРЦ.407465.001 РЭ ЛТРЦ.407465.002 РЭ ЛТРЦ.407465.003 РЭ ЛТРЦ.407465.004 РЭ | 1 экз. |
| Методика поверки (МП) | _ | 1 экз. |
приведены в разделе «Устройства и работа», документов: «Микрошприцы АГАТ МШ-1, МШ-1Н. Руководство по эксплуатации ЛТРЦ.407465.001 РЭ», «Микрошприцы АГАТ МШ-10, МШ-10Н. Руководство по эксплуатации ЛТРЦ.407465.002 РЭ», «Микрошприцы АГАТ МШ-50, МШ-50Н. Руководство по эксплуатации ЛТРЦ.407465.003 РЭ» «Микрошприцы АГАТ МШ-100. Руководство по эксплуатации ЛТРЦ.407465.004 РЭ».
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Росстандарта от 7 февраля 2018 г. № 256;
ТУ 4215-034-62222403-2021 Микрошприцы АГАТ. Технические условия.
| Зарегистрировано поверок | 12478 |
