| Номер в госреестре | 87196-22 |
| Наименование СИ | Рулетки измерительные металлические |
| Обозначение типа СИ | RGK |
| Изготовитель | NINGBO OUBO HARDWARE INDUSTRIAL LTD., КНР |
| Год регистрации | 2022 |
| Срок свидетельства | 24.10.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Рулетки измерительные металлические RGK (далее - рулетки) - предназначены для измерений линейных размеров путем непосредственного сравнения со шкалой рулетки.
Рулетки измерительные металлические (далее - рулетки) - предназначены для измерений линейных размеров путем непосредственного сравнения со шкалой рулетки.
Принцип измерений основан на прямых измерениях линейных размеров непосредственным сравнением с измерительной шкалой рулетки.
Рулетки представляют собой металлическую ленту с нанесенной измерительной шкалой, с миллиметровыми, сантиметровыми и метровыми интервалами, помещенную в корпус с механизмом наматывания. Рулетки с закрытым корпусом имеют вытяжной конец в виде прямоугольного торца, рулетки с открытым корпусом имеют вытяжной конец в виде кольца.
Рулетки выпускаются классом точности 2 и 3 по ГОСТ 7502-98 в нескольких модификациях, отличительные особенности каждой из которых приведены в таблице 1.
Таблица 1 - Отличительные особенности рулеток
| Модификация рулетки | Номинальная длина, м | Тип корпуса рулетки | Сталь ленты | Форма ленты | Покрытие ленты | Шкала ленты |
| RL3 | 3 | Закрытый | Углеродистая | Желобчатая | Нейлон | С двух сторон |
| RS3 | 3 | Нержавеющая | Нейлон | С одной стороны | ||
| RW3 | 3 | Углеродистая | Полиэстер | С двух сторон | ||
| RL5 | 5 | Углеродистая | Нейлон | С двух сторон | ||
| RS5 | 5 | Нержавеющая | Нейлон | С одной стороны | ||
| RL8 | 8 | Углеродистая | Нейлон | С двух сторон | ||
| RZ50 | 50 | Открытый | Углеродистая | Плоская | Нейлон | С одной стороны |
| R-100 | 100 | С одной стороны |
Заводской номер наносится в виде цифрового обозначения, состоящего из арабских цифр, или в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита на корпус рулетки в виде гравировки или наклейки. На рулетки с закрытым корпусом заводской номер наносится на торец над вытяжным концом ленты. На рулетки с открытым корпусом заводской номер наносится на боковую поверхность корпуса рядом с модификацией.
Нанесение знака поверки на средство измерений не предусмотрено.
Рулетки выпускаются под товарным знаком . < ' ;i ■<, который вместе с
модификацией наносится на корпус рулетки в виде наклейки. Общий вид рулеток измерительных металлических с указанием мест нанесения заводского номера, товарного знака представлен на рисунке 1.
в)
д)
а)
б)
Место нанесения товарного знака, модификации и номинальной длины рулетки

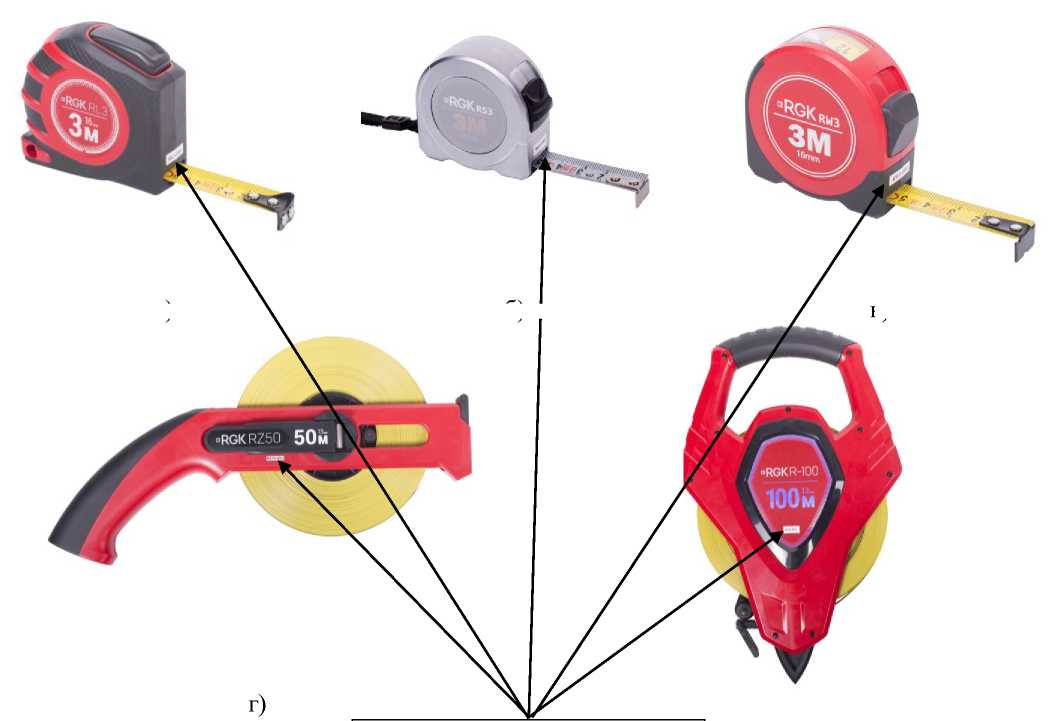

Рисунок 1 - Общий вид рулеток RGK модификаций:
а) RL3, RL5, RL8; б) RS3, RS5; в) RW3 ; г) RZ50; д) R-100
Пломбирование рулеток RGK не предусмотрено.
Таблица 2 - Основные метрологические характеристики
| Наименование характеристики | Значение | |
| Номинальная длина шкалы для модификаций, м: | ||
| RL3 | 3 | |
| RS3 | 3 | |
| RW3 | 3 | |
| RL5 | 5 | |
| RS5 | 5 | |
| RL8 | 8 | |
| RZ50 | 50 | |
| R-100 | 100 | |
| Класс точности по ГОСТ 7502-98 | 2 | 3 |
| Допускаемое отклонение действительной длины | ||
| интервалов шкалы*, мм, не более: | ||
| - миллиметрового | ±0,15 | ±0,20 |
| - сантиметрового | ±0,20 | ±0,30 |
| - дециметрового | ±0,30 | ±0,40 |
| - метрового и более | ± [0,30+0,15-(L-1)] | ±[0,40+0,20-(L-1)] |
| где L-число полных и неполных метров | ||
| * для рулеток с плоской лентой - при рабочем усилии натяжения (5,0±0,5) кг | ||
Таблица 3 - Общие технические характеристики
| Наименование характеристики | Значение |
| Ширина желобчатой ленты для модификаций, мм: - RL3, RS3, RW3 - RL5, RS5 - RL8 | 16,0±0,2 19,0±0,2 25,0±0,2 |
| Ширина плоской ленты для модификаций, мм: - RZ50, R-100 | 13,0±0,2 |
| Толщина ленты, мм, не более: - желобчатой для модификаций RL3, RS3, RW3, RL5, RS5, RL8 - плоской для модификаций RZ50, R-100 | 0,15±0,05 0,23±0,05 |
| Ширина штриха рулетки, мм | 0,20±0,05 |
| Отклонение от перпендикулярности штрихов шкалы к рабочей кромке ленты, ', не более | 30 |
| Габаритные размеры (ДлинахШиринахВысота) для модификаций, мм, не более: RL3 RS3 RW3 RL5 RS5 RL8 RZ50 R-100 | 80x75x40 65x65x40 70x70x40 90x85x50 70x70x43 107x102x58 320x160x45 365x230x60 |
| Наименование характеристики | Значение |
| Масса для модификаций, кг, не более: | |
| RL3 | 0,140 |
| RS3 | 0,125 |
| RW3 | 0,130 |
| RL5 | 0,250 |
| RS5 | 0,215 |
| RL8 | 0,415 |
| RZ50 | 1,020 |
| R-100 | 2,100 |
| Температура рабочих условий, °С | от -40 до +50 |
| Полный средний ресурс, циклов*, не менее | 1500 |
| * - цикл включает в себя вытягивание ленты на полную длину, натяжение рабочим усилием, отсчет и наматывание ленты | |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Рулетка измерительная металлическая | RGK | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Упаковочная тара | - | 1 шт. |
приведены в разделе 5 «Указания по эксплуатации» документа «Рулетки измерительные металлические RGK. Руководство по эксплуатации».
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия NINGBO OUBO HARDWARE INDUSTRIAL LTD., КНР.
