| Номер в госреестре | 86975-22 |
| Наименование СИ | Стенкомеры индикаторные |
| Обозначение типа СИ | С |
| Изготовитель | Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС"), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 04.10.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Стенкомеры индикаторные С (далее - стенкомеры) предназначены для измерений линейных размеров (толщины стенок) деталей.
Принцип действия стенкомеров основан на преобразовании перемещения измерительного стержня при помощи передаточного механизма в перемещение стрелки по шкале, отградуированной в мм.
Стенкомеры состоят из корпуса, в котором установлены отсчетное устройство (индикатор), измерительный и неподвижный стержни. Для отвода измерительного стержня имеется арретир. Измерительные поверхности стенкомеров имеют сферическую форму.
Стенкомеры выпускаются в следующих модификациях: С-2, С-10А, С-10Б, С-25 и С-50, которые отличаются друг от друга внешним видом, метрологическими и техническими характеристиками, представленными в таблицах 1 и 2.
Стенкомеры выпускаются под товарным знаком U4.
Заводские номера в виде цифровых обозначений, состоящие из арабских цифр, обеспечивающие идентификацию каждого экземпляра средств измерений, наносятся на корпус стенкомеров способом штамповки.
Общий вид стенкомеров с указанием мест нанесения заводского номера и знака утверждения типа представлен на рисунках 1, 2, 3.
Место нанесения знака утверждения типа
Место нанесения заводского номера

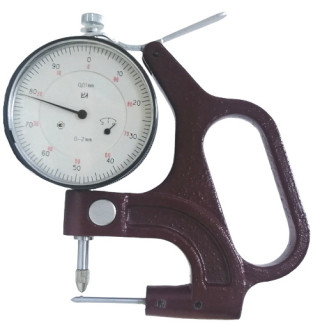

Рисунок 1 - Общий вид стенкомеров С-2, С-10А с указанием мест нанесения заводского номера и знака утверждения типа
Место нанесения заводского номера
Место нанесения знака утверждения типа

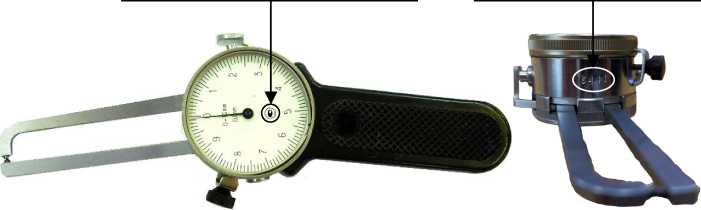

Рисунок 2 - Общий вид стенкомеров С-10Б с указанием мест нанесения заводского номера и знака утверждения типа
Место нанесения знака утверждения типа
Место нанесения заводского номера

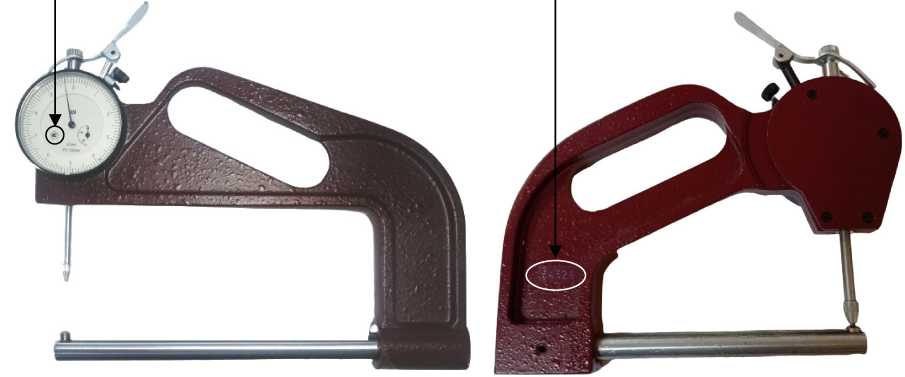

Рисунок 3 - Общий вид стенкомеров С-25, С-50 с указанием мест нанесения заводского номера и знака утверждения типа
Пломбирование стенкомеров не предусмотрено.
Нанесение знака поверки на стенкомеры не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для модификации | ||||
| С-2 | С-10А | С-10Б | С-25 | С-50 | |
| Диапазон измерений, мм | от 0 до 2 | от 0 до 10 | от 0 до 10 | от 0 до 25 | от 25 до 50 |
| Цена деления, мм | 0,01 | 0,1 | |||
Продолжение таблицы 1
| Наименование характеристики | Значение для модификации | ||||
| С-2 | С-10А | С-10Б | С-25 | С-50 | |
| Пределы допускаемой абсолютной погрешности измерений, мм: - на участке до 1 мм - на всем диапазоне измерений | ± 0,010 ± 0,015 | ± 0,010 ± 0,018 | _ ± 0,1 | ||
| Размах показаний, не более | 1/3 цены деления | ||||
| Изменение показаний при нажиме на стержень в направлении, перпендикулярном к его оси, с силой, равной 2,5 Н, не более | _ | 1/2 цены деления | |||
| Измерительное усилие, Н, не более | 1,5 | 2,5 | 4,0 | ||
| Колебание измерительного усилия, Н, не более | 0,6 | 1,2 | 2,0 | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение для модификации | ||||
| С-2 | С-10А | С-10Б | С-25 | С-50 | |
| Пределы регулирования нулевой установки, не менее | ± 10 делений шкалы | ||||
| Глубина измерения, мм, не менее | 25 | 40 | 60 | 100 | 160 |
| Наименьший диаметр отверстия, мм, не более | 3 | 5 | 7 | 12 | 20 |
| Допускаемое смещение центров сферы неподвижного стержня и измерительного наконечника, мм | 0,1 | 0,3 | 0,5 | ||
| Параметр шероховатости Ra по ГОСТ 2789-73 измерительных поверхностей, мкм, не более | 0,080 | ||||
| Радиус сферы измерительных поверхностей, мм, не более | 1,0 | 1,6 | 5,0 | ||
| Габаритные размеры, мм, не более: - высота - длина - ширина | 125 120 35 | 65 175 35 | 165 170 30 | 195 235 30 | |
| Масса, кг, не более | 0,32 | 0,20 | 0,45 | 0,75 | |
| Условия эксплуатации: - температура окружающего воздуха - изменение температуры за 30 мин, °С, не более - относительная влажность воздуха, % | от +15 до +25 0,5 от 40 до 80 | ||||
| Полный средний срок службы, лет, не менее | 4 | ||||
наносится на шкалу отсчетного устройства стенкомеров методом офсетной печати и на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Стенкомер индикаторный | С | 1 шт. |
| Мера установочная | _ | 1 шт.* |
| Футляр | _ | 1 шт. |
| Паспорт | С-2-С-50.000 ПС | 1 экз. |
| * - Для стенкомера С-50. | ||
приведены в разделе 2 паспорта.
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
ГОСТ 11358-89 «Толщиномеры и стенкомеры индикаторные с ценой деления 0,01 и 0,1 мм. Технические условия».
| Зарегистрировано поверок | 3397 |
| Поверителей | 80 |
| Актуальность данных | 26.10.2025 |
