| Номер в госреестре | 85008-22 |
| Наименование СИ | Угломеры с нониусом |
| Обозначение типа СИ | тип 1 |
| Изготовитель | Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС"), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 30.03.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Угломеры с нониусом тип 1 (далее по тексту - угломеры) предназначены для измерений наружных углов контактных методом.
Принцип действия угломеров основан на совмещении линейки и основания с измеримыми поверхностями и непосредственном отсчете показаний размера измеряемого плоского угла по шкалам основания и нониуса.
Угломеры состоят из основания с нанесенной на нем угловой шкалой, сектора с нониусом, линейки, угольника, микрометрической подачи, зажима и стопора.
Угломеры выпускаются в следующих модификациях: 1-2; 1-5, которые отличаются друг от друга значением отсчета по нониусу и пределами допускаемой абсолютной погрешности измерений плоских углов.
Угломеры выпускаются под товарным знаком МА
Заводские номера в виде цифровых обозначений, обеспечивающие идентификацию каждого экземпляра средств измерений, наносятся на основание угломеров методом лазерной гравировки и в руководство по эксплуатации типографским способом.

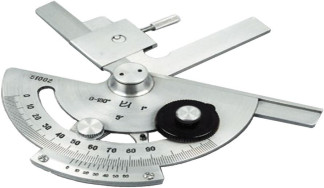

Общий вид угломеров представлен на рисунке 1.
Пломбирование угломеров не предусмотрено.
Нанесение знака поверки на угломеры не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для модификации | |
| 1-2 | 1-5 | |
| Диапазон измерений наружных углов, ° | от 0 до 180 | |
| Пределы допускаемой абсолютной погрешности измерений плоских углов, ' | ±2 | ±5 |
| Цена деления основной шкалы, ° | ||
| Значение отсчета по нониусу, ' | 2 | 5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение для модификации |
| 1-2 1-5 | |
| Допуски плоскостности и прямолинейности измерительных поверхностей, мкм | 3 |
| Параметр шероховатости измерительных поверхностей Ra по ГОСТ 2789-73, мкм, не более | 0,2 |
| Расстояние между кромкой нониуса и основанием, мм, не более | 0,22 |
| Перекрытие штрихов шкалы шкалой нониуса, мм, не менее | 0,5 |
| Длина видимой части коротких штрихов шкалы нониуса, мм, не менее | 2 |
| Длина видимой части коротких штрихов шкалы основания, мм, не менее | 3 |
| Расстояние между штрихами шкал нониуса и основания, мм, не менее | 0,8 |
| Ширина штрихов шкал нониуса и основания, мм | от 0,08 до 0,20 |
| Разница отдельных штрихов по ширине для одной шкалы, мм, не более | 0,03 |
| Габаритные размеры, мм, не более: - высота - длина - ширина | 18 140 126 |
| Масса, кг, не более | 0,2 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +15 до +25 80 |
| Средний срок службы, лет | 8 |
| Примечание - Требования плоскостности и прямолинейности не распространяются на зону в 1 мм от краев, ограничивающих длину | |
наносится на основание угломеров методом лазерной гравировки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Угломер с нониусом | 1 | 1 шт. |
| Футляр | — | 1 шт. |
| Руководство по эксплуатации | УМ.000 РЭ | 1 экз. |
приведены в разделе 2 руководства по эксплуатации.
Нормативные документы, устанавливающие требования к угломерам с нониусом тип 1
Приказ Росстандарта от 26 ноября 2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла»
ГОСТ 5378-88 Угломеры с нониусом. Технические условия
| Зарегистрировано поверок | 3442 |
| Поверителей | 122 |
| Актуальность данных | 08.12.2025 |
