| Номер в госреестре | 84297-21 |
| Наименование СИ | Толщиномеры индикаторные |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС"), г. Москва |
| Год регистрации | 2021 |
| Срок свидетельства | 30.12.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Толщиномеры индикаторные (далее по тексту - толщиномеры) предназначены для измерений толщины листовых материалов.
Принцип действия толщиномеров основан на измерении величины вертикального перемещения измерительного стержня при измерении толщины листового материала, помещенного между поверхностями измерительных пяток.
Толщиномеры состоят из скобы, в которой установлены отсчетное устройство (индикатор) со специальным наконечником и неподвижная пятка.
Толщиномеры выпускаются в следующих модификациях:
- толщиномеры индикаторные ТН 10-60, ТН 10-160, ТН 25-160 - настольные, с нормированным измерительным усилием, отличающиеся друг от друга диапазоном измерений, вылетом отсчетного устройства, пределами допускаемой абсолютной погрешности измерений, измерительным усилием, габаритными размерами и массой;
- толщиномеры индикаторные ТР 10-60, ТР 25-60, ТР 25-100, ТР 25-250 - ручные, с нормированным измерительным усилием, отличающиеся друг от друга диапазоном измерений, ценой деления, вылетом отсчетного устройства, пределами допускаемой абсолютной погрешности измерений, измерительным усилием, габаритными размерами и массой;
- толщиномеры индикаторные ТР 25-60Б, ТР 25-100Б, ТР 50-160Б - ручные, без нормированного измерительного усилия, отличающиеся друг от друга диапазоном измерений, вылетом отсчетного устройства, пределами допускаемой абсолютной погрешности измерений, габаритными размерами и массой.
Толщиномеры выпускаются под товарным знаком
Заводские номера в виде цифровых обозначений, обеспечивающие идентификацию каждого экземпляра толщиномеров, наносятся:
- у толщиномеров с диапазоном измерений до 10 мм включ. на корпус отчетного устройства штамповкой;
- у толщиномеров с диапазоном измерения свыше 10 мм на скобу в виде наклейки;
- в руководство по эксплуатации типографским способом.

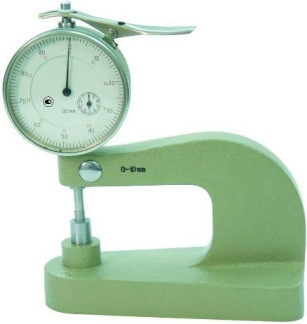

Общий вид толщиномеров представлен на рисунках 1, 2.
Пломбирование толщиномеров не предусмотрено.
Нанесение знака поверки на толщиномеры не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Модификация | Диапазон измерений, мм | Цена деления, мм | Пределы допускаемой абсолютной погрешности, мм | Размах показаний, не более | Измерительное усилие, Н | ||
| на участке до 1 мм | на всем диапазоне измерений | не более | колебание, не более | ||||
| ТН 10-60 | от 0 до 10 | 0,01 | ±0,010 | ±0,018 | 1/3 цены деления | 1,5 | 0,6 |
| ТН 10-160 | |||||||
| ТН 25-160 | от 0 до 25 | ±0,030 | 3,0 | 1,8 | |||
| ТР 10-60 | от 0 до 10 | ±0,018 | 1,5 | 0,6 | |||
| ТР 25-60 | от 0 до 25 | 0,10 | ±0,050 | ±0,080 | 4,0 | 2,0 | |
| ТР 25-100 | |||||||
| ТР 25-250 | |||||||
| ТР 25-60Б | — | — | |||||
| ТР 25-100Б | |||||||
| ТР 50-160Б | от 0 до 50 | ±0,150 | |||||
Таблица 2 - Технические характеристики измерительных поверхностей пятки и наконечника
| Модификация | Допуск плоскостности, интерференционные полосы | Допуск параллельности, мм | Параметр шероховатости Ra по ГОСТ 2789-73, мкм, не более | Диаметр, мм, не более |
| ТН 10-60 ТН 10-160 ТН 25-160 ТР 10-60 | 3 | 0,004 | 0,080 | 10 |
| ТР 25-60 | 6 | 0,016 | ||
| ТР 25-100 ТР 25-250 | 0,020 | |||
| ТР 25-60Б | 0,016 | |||
| ТР 25-100Б ТР 50-160Б | 0,020 | |||
| Примечание - По заказу потребителя толщиномеры должны изготовляться с измерительной поверхностью диаметром, равным 16 и 30 мм. | ||||
| Модификация | Вылет отсчетного устройства, мм, не менее | Г абаритные размеры (длина; ширина; высота), мм, не более | Масса, кг, не более | Условия эксплуатации | Средний срок службы, лет | |
| температура окружающего воздуха, °С | относительная влажность воздуха, % | |||||
| ТН 10-60 | 60 | 120; 60; 137 | 1,09 | от 15 до 25 | от 40 до 80 | 4 |
| ТН 10-160 | 160 | 260;93;162 | 3,00 | |||
| ТН 25-160 | 228; 80; 187 | 4,00 | ||||
| ТР 10-60 | 60 | 138; 25; 137 | 0,47 | |||
| ТР 25-60 | 124;23;161 | 0,39 | ||||
| ТР 25-100 | 100 | 165; 23; 167 | 0,52 | |||
| ТР 25-250 | 250 | 345; 23; 191 | 0,89 | |||
| ТР 25-60Б | 60 | 124;23;176 | 0,38 | |||
| ТР 25-100Б | 100 | 167; 23; 182 | 0,51 | |||
| ТР 50-160Б | 160 | 268; 30; 304 | 1,03 | |||
наносится на шкалу отсчетного устройства методом офсетной печати и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Толщиномер индикаторный | ТН (ТР) | 1 шт. |
| Футляр | — | 1 шт. |
| Руководство по эксплуатации | ТН.000 РЭ (ТР.000 РЭ) | 1 экз. |
приведены в разделе 2 руководства по эксплуатации.
Нормативные документы, устанавливающие требования к толщиномерам индикаторным
Государственная поверочная схема для средств измерений длины в диапазоне от 110"9 до 100 ми длин волн в диапазоне от 0,2 до 50 мкм, утвержденная Приказом Росстандарта от 29.12.2018 г. № 2840
ГОСТ 11358-89 Толщиномеры и стенкомеры индикаторные с ценой деления 0,01 и
0,1 мм Технические условия
