| Номер в госреестре | 84001-21 |
| Наименование СИ | Счетчики воды крыльчатые универсальные |
| Обозначение типа СИ | СВУ |
| Изготовитель | Общество с ограниченной ответственностью ПКФ "ГЕРРИДА" (ООО ПКФ "ГЕРРИДА"), г. Краснодар |
| Год регистрации | 2021 |
| Срок свидетельства | 09.12.2026 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики воды крыльчатые универсальные СВУ предназначены для измерений объема холодной и/или горячей воды, протекающей по трубопроводу.
Принцип работы счетчиков воды крыльчатых универсальных СВУ основан на измерении числа оборотов крыльчатки, вращающейся под действием протекающего объема воды. Количество оборотов крыльчатки пропорционально прошедшему объему воды.
Конструктивно счетчики воды крыльчатые универсальные СВУ состоят из корпуса с защитной сеткой, измерительной камеры и счетного устройства, размещенного в стакане из немагнитного материала. Поток воды, пройдя фильтр, попадает в измерительную камеру и приводит во вращение крыльчатку с закрепленной на ней ведущей магнитной муфтой. После зоны вращения крыльчатки вода попадает в выходной патрубок. Через крышку измерительной камеры и разделительный стакан счетного устройства вращение ведущей части магнитной муфты передается ее ведомой части. Последняя связана со счетным механизмом, который преобразует число оборотов крыльчатки в показания, выраженные в единицах объёма жидкости. Индикаторное устройство счетного механизма состоит из восьми роликов и стрелочного указателя. Также имеется сигнальный элемент в виде звездочки, используемый при настройке и поверке счетчика.
Счетчики воды крыльчатые универсальные СВУ выпускаются в следующих модификациях, отличающиеся:
- номинальным диаметром (DN15, DN20);
- монтажной длиной 80 мм (М);
- наличием импульсного выхода, использующим в своем составе геркон, для дистанционной передачи импульсов с весом импульса 0,01 м3/имп. (И).
Счетчики воды крыльчатые универсальные СВУ выпускаются под торговым знаком АКВЕДУК.

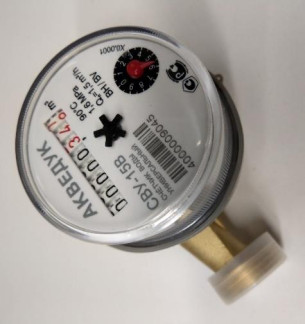

Общий вид счетчиков воды крыльчатых универсальных СВУ представлен на рисунке 1.
Пломбировка от несанкционированного доступа счетчиков воды крыльчатых универсальных СВУ осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу, установленную на внешнюю боковую сторону счетчика с помощью проволоки, проведенной через специальные отверстия в пластиковом хомуте или оттиском клейма на саморазрушающуюся наклейку, прикрепляемую на пластиковый хомут, который соединяет корпус и счетное устройство.
Пломбировка не требуется, в случае, когда защита от несанкционированного доступа обеспечивается неразборной конструкцией счетного механизма, в которой крышка счетного механизма запрессовывается на корпус и не может быть снята без разрушения.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки счетчиков воды крыльчатых универсальных СВУ представлена на рисунке 2.
Заводской номер счетчика воды крыльчатого универсального СВУ наносится на лицевую часть счетного устройства флексографическим способом. Место нанесения знака утверждения типа и заводского номера представлены на рисунке 3.
отсутствует
s
АКВ. ДУК
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значения | |
| Номинальный диаметр | DN15 | DN20 |
| Наименьший расход воды, м3/ч | ||
| - класс А | 0,06 | 0,1 |
| - класс В | 0,03 | 0,05 |
| - класс C | 0,015 | 0,025 |
| Переходный расход воды, м3/ч | ||
| - класс А | 0,15 | 0,25 |
| - класс В | 0,12 | 0,2 |
| - класс С | 0,0225 | 0,0375 |
| Номинальный расход воды, м3/ч | 1,5 | 2,5 |
| Наибольший расход воды, м3/ч | 3,0 | 5,0 |
| Порог чувствительности, м3/ч | ||
| - класс А | 0,5 от наименьшего расхода | |
| - класс В | ||
| - класс С | 0,01 | 0,02 |
| Пределы допускаемой относительной погрешности | ||
| счетчиков в диапазоне расходов, %: | ||
| - от наименьшего до переходного | ±5 | |
| - от переходного до наибольшего | ±2 | |
| Наименование характеристики | Значения | |
| Номинальный диаметр | DN15 | DN20 |
| Измеряемая среда | жидкость (вода питьевая) | |
| Наименьшая цена деления, м3 | 0,0001 | |
| Емкость указателя счетного механизма, м3, не менее | 99999,9999 | |
| Давление измеряемой среды, МПа, не более | 1,6 | |
| Потеря давления, МПа, не более | 0,1 | |
| Диапазон температуры измеряемой среды, °С | от +5 до +90 | |
| Масса, кг, не более | 0,65 | 0,87 |
| Габаритные размеры, мм, не более: - длина | 110 (80*) | 130 |
| - высота | 80 | 80 |
| - ширина | 85 | 95 |
| Условия эксплуатации: - температура окружающего воздуха, °С | от + 5 до + 50 | |
| - относительная влажность окружающего воздуха, % | до 80 | |
| - атмосферное давление, кПа | от 84 до 106,7 | |
| Средний срок службы, лет | 12 | |
| Средняя наработка на отказ, ч | 110000 | |
| Степень защиты оболочки по ГОСТ 14254-2015 | IPX1 | |
| Примечание: * - для счетчиков СВУ-15М и СВУ-15МИ | ||
наносится на лицевую часть счетного устройства счетчиков воды крыльчатых универсальных СВУ флексографическим способом и в верхний левый угол титульных листов руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность счетчиков воды крыльчатых универсальных СВУ
| Наименование | Обозначение | Количество |
| Счетчик воды крыльчатый универсальный | СВУ | 1 шт. |
| Руководство по эксплуатации | 26.51.63-003-34189279РЭ | 1 шт. |
| Паспорт | 26.51.63-003-34189279ПС | 1 экз. |
| Упаковка | - | 1 шт. |
| Прокладка | - | 2 шт. |
| Монтажный комплект (поставляется по заказу) | - | 1 компл. |
приведены в пункте 1.5 «Устройство и работа» эксплуатационного документа «Счетчики воды крыльчатые универсальные СВУ» Руководство по эксплуатации.
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ТУ 26.51.63-003-34189279-2021 Счетчики воды крыльчатые универсальные СВУ. Технические условия
| Зарегистрировано поверок | 54789 |
| Поверителей | 118 |
| Актуальность данных | 08.06.2025 |
