Термогигрометры RGK модели TH-14 (далее по тексту - термогигрометры) предназначены для измерений и контроля температуры и относительной влажности окружающей воздушной среды.
Термогигрометры RGK модели TH-14 (далее по тексту - термогигрометры) предназначены для измерений и контроля температуры и относительной влажности окружающей воздушной среды.
| Номер в госреестре | 80309-20 |
| Наименование СИ | Термогигрометры |
| Обозначение типа СИ | RGK моделей ТН-14 |
| Изготовитель | "SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD", Китай |
| Год регистрации | 2020 |
| Срок свидетельства | 25.12.2030 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Термогигрометры RGK модели TH-14 (далее по тексту - термогигрометры) предназначены для измерений и контроля температуры и относительной влажности окружающей воздушной среды.
Принцип действия термогигрометров основан на преобразовании электрических сигналов, пропорциональных измеряемым величинам, поступающих в электронный блок от первичных преобразователей (датчиков). Результаты измерений отображаются на LCD-дисплее.
Принцип измерения относительной влажности преобразователей основан на изменении электрической емкости датчиков в зависимости от количества сорбированной влаги на полярном полимерном сорбенте, используемом в качестве влагочувствительного слоя, а принцип измерения температуры преобразователей - на зависимости электрического сопротивления датчика от измеряемой температуры.
Термогигрометры представляют собой электронное устройство, помещенное в пластиковый корпус, внутри которого расположены встроенные первичные преобразователи (датчики) температуры и относительной влажности. В лицевую часть корпуса встроен сегментированный LCD-дисплей и кнопки управления функциями термогигрометра. Электронная схема и элементы управления располагаются на печатной плате внутри корпуса. На тыльной стороне корпуса имеется ниша для установки элементов питания, закрывающаяся крышкой, петля для размещения термогигрометра на стене и откидная подставка для установки на горизонтальной поверхности.

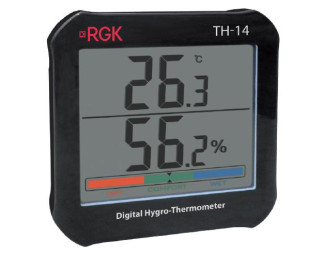

Фотография общего вида термогигрометров приведена на рисунке 1. Цветовая гамма корпуса термогигрометров может быть изменена по решению Изготовителя в одностороннем порядке.
Пломбирование термогигрометров не предусмотрено.
Программное обеспечение (ПО) состоит из встроенного, метрологически значимого ПО.
Данное ПО устанавливается на предприятии-изготовителе во время производственного цикла в микропроцессор, расположенный внутри корпуса термогигрометра на электронной плате.
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция термогигрометра исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Таблица 1 - Метрологические характеристики термогигрометров
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от 0 до +50 |
|
Диапазон измерений относительной влажности, % (в диапазоне температур окружающего воздуха от +5 до +50 °С) |
от 10 до 95 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,5 |
|
Пределы допускаемой основной абсолютной погрешности измерений относительной влажности (при температуре окружающего воздуха от +15 до +25 °С включ.), % - в диапазоне от 10 до 15 % не включ. - в диапазоне от 15 до 85 % включ. - в диапазоне св. 85 % |
±4,0 ±3,0 ±4,0 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений относительной влажности в диапазоне температур от +5 до +15 °С (не включ.) и св. +25 до +50 °С, %/°С |
±0,05 |
|
Разрешающая способность (цена единицы младшего разряда) дисплея термогигрометра, °С, % |
0,1 |
Таблица 2 -Основные технические характеристики термогигрометров
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более |
108x103x25 |
|
Масса, кг, не более |
0,152 |
|
Средний срок службы, лет, не менее |
5 |
|
Средняя наработка до отказа, ч, не менее |
40 000 |
|
Рабочие условия эксплуатации термогигрометров: - температура окружающего воздуха,0 С |
от 0 до +50 |
наносится на титульный лист Руководства по эксплуатации типографским способом или методом штемпелевания, а также на тыльную сторону корпуса термогигрометра при помощи наклейки.
Таблица 3 - Комплектность средства измерений
|
Наименование |
Количество |
Примечание |
|
Т ермогигрометр |
1 шт. |
- |
|
Методика поверки МП 207-026-2020 |
1 экз. |
на партию термогигрометров, поставляемых в один адрес |
|
Руководство по эксплуатации |
1 экз. |
на русском языке |
|
Батарея питания |
1 шт. |
тип «ААА», 1,5 В |
осуществляется по документу МП 207-026-2020 «ГСИ. Термогигрометры RGK модели TH-14. Методика поверки», утвержденному ФГУП «ВНИИМС» 23.06.2020 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометры сопротивления эталонные ЭТС-100 (Регистрационный № 19916-10);
Измерители температуры многоканальные прецизионные МИТ 8 (Регистрационный № 19736 -
11);
Термостаты жидкостные ТЕРМОТЕСТ (Регистрационный № 39300-08);
Рабочий эталон 2-го разряда по ГОСТ 8.547-2009 - генераторы влажного воздуха HygroGen (Регистрационный № 32405-11);
Рабочий эталон 2-го разряда по ГОСТ 8.547-2009 - измерители комбинированные Testo 645 (Регистрационный № 17740-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
отсутствуют.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности
газов.
Техническая документация фирмы -изготовителя.
