Терморегистраторы-индикаторы пороговые ТИ-2-«Т-конт МК» (далее по тексту -«терморегистраторы») предназначены для измерений и регистрации температуры, а также для выявления (индикации) и контроля нарушений температурного режима (выход за пределы заданных температурно-временных условий) в системе «холодовой цепи».
| Номер в госреестре | 79949-20 |
| Наименование СИ | Терморегистраторы-индикаторы пороговые |
| Обозначение типа СИ | ТИ-2-"Т-конт МК" |
| Изготовитель | Общество с ограниченной ответственностью "Термоконт-МК" (ООО "Термоконт-МК"), г. Видное, Московская обл.; Общество с ограниченной ответственностью «Сонайт» (ООО «Сонайт»), г. Москва |
| Год регистрации | 2020 |
| Срок свидетельства | 02.12.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Терморегистраторы-индикаторы пороговые ТИ-2-«Т-конт МК» (далее по тексту -«терморегистраторы») предназначены для измерений и регистрации температуры, а также для выявления (индикации) и контроля нарушений температурного режима (выход за пределы заданных температурно-временных условий) в системе «холодовой цепи».
Принцип действия терморегистраторов основан на измерении и преобразовании электрических сигналов, пропорциональных измеряемой температуре и поступающих в электронный блок от встроенных первичных преобразователей температуры, в цифровой код.
Терморегистраторы представляют собой автономные программируемые самописцы, многократного применения, фиксирующие температуру в течение заданного интервала времени и длительности записи. Считывание информации, накопленной в терморегистраторах, в виде отчетного файла формата «.pdf» или «.csv», а также запись в них новых установочных параметров производится с помощью персонального компьютера. Терморегистраторы позволяют установить различное количество пороговых значений температуры, при нарушении которых происходит индикация в мигающем режиме светодиода «Тревога». Опция настройки постоянно включенного дисплея позволяет использовать устройство для регистрации, мониторинга и отображения конкретных значений температуры в конкретный момент времени в помещениях, на витринах, в фармацевтических холодильниках и других средах с заданным температурным режимом.
Конструктивно все терморегистраторы выполнены в виде компактного моноблока из поликарбоната со встроенным первичным преобразователем. В корпус терморегистраторов встроен USB-разъем, с помощью которого они подключаются к персональному компьютеру. Терморегистраторы имеют съемный колпачок, закрывающий USB - разъем. На лицевой панели корпуса расположены органы управления и индикации: кнопки «Старт» и «Стоп»; LCD -дисплей, на котором отображаются данные по текущей температуре, заряду батареи, установленным температурным пороговым значениям, зафиксированному нарушению температурных порогов, статусе работы устройства; световые индикаторы «НОРМА» и «ТРЕВОГА».

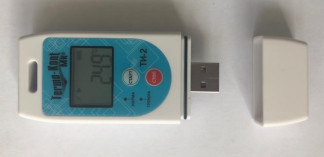

Общий вид терморегистратора представлен на рисунке 1.
Программное обеспечение (ПО) терморегистраторов состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, загружаемое в терморегистраторы на предприятии -изготовителе во время производственного цикла. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Идентификационные данные встроенного ПО терморегистраторов представлены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Firmware |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.04 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендацией по метрологии Р 50.2.077 -2014.
Автономная часть ПО применяется для настройки таких параметров терморегистраторов, как: количество пороговых значений, период измерения температуры, длительность записи и время задержки начала измерений («отложенный» старт). Первичная настройка параметров по умолчанию осуществляется на предприятии-изготовителе перед поставкой изделий конечному потребителю, дальнейшая настройка осуществляться потребителем самостоятельно.
Идентификационные данные автономного ПО терморегистраторов представлены в таблице 2.
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TI-2 Termokont-MK |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.2.4 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Метрологические и основные технические характеристики терморегистраторов-индикаторов пороговых ТИ -2-«Т -конт МК» приведены в таблицах 3, 4.
Таблица 3 - Метрологические характеристики__
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений температуры, °С |
от -30 до +60 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне температур от -30 до -20 °С включ. - в диапазоне температур св. -20 до +40 °С включ. - в диапазоне температур св. +40 до +60 °С |
±1,0 ±0,5 ±1,0 |
|
Примечание: Допускается применять терморегистраторы в диапазоне измерений, лежащем внутри нормируемого диапазона измерений, приведенного в таблице. |
|
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Разрешающая способность (цена единицы младшего разряда) дисплея терморегистраторов, °С |
0,1 |
|
Количество пороговых значений |
4 (2 верхних порога и 2 нижних порога. Возможна настройка устройства на 2,3,4 порога опционально) |
|
Период измерения температуры |
от 10 с до 18 ч |
|
Время задержки начала контроля после нажатия кнопки «Старт», мин |
от 1 до 254 |
|
Номинальное напряжение питания (от сменной литиевой батареи типа CR2032), В |
3 |
|
Габаритные размеры, мм, не более |
90x40x20 |
|
Масса, г, не более |
30 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха (при окружающей температуре +25 °С), %, не более |
от -30 до +60 95 |
|
Средняя наработка до отказа, ч, не менее |
20 000 |
|
Средний срок службы, лет, не менее |
3 |
наносится на титульный лист Руководства по эксплуатации на терморегистраторы типографским способом, а также на корпус терморегистратора с помощью наклейки.
Таблица 5 - Комплектность средства измерений
|
Наименование |
Количество |
Примечание |
|
Терморегистратор-индикатор пороговый ТИ-2-«Т-конт МК |
1 шт. |
- |
|
Упаковка |
1 шт. |
- |
|
Батарея типа CR2032 |
1 шт. |
- |
|
Контрольная карточка |
1 экз. |
- |
|
Руководство по эксплуатации |
1 экз. |
- |
|
Методика поверки МП 207-032-2020 |
1 экз. |
На партию 10 шт. или меньшее количество при отправке в один адрес |
|
Программное обеспечение |
- |
Находится в свободном доступе для скачивания на сайте www.termokont.ru |
осуществляется по документу МП 207-032-2020 «ГСИ. Терморегистраторы-индикаторы пороговые ТИ-2-«Т-конт МК». Методика поверки», утверждённому ФГУП «ВНИИМС»
23.06.2020 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10);
Измеритель температуры многоканальный прецизионный МИТ 8.15М (Регистрационный № 19736-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в руководство по эксплуатации.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ТУ 26.51.51-012-70082873-2019 Терморегистратор-индикатор пороговый ТИ-2-«Т-конт МК». Технические условия.
