| Номер в госреестре | 77420-20 |
| Наименование СИ | Анализаторы паров этанола в воздухе |
| Обозначение типа СИ | Динго iblow 10 |
| Изготовитель | Общество с ограниченной ответственностью«АРИДЕС» (ООО «АРИДЕС»), Армения, г. Ереван |
| Год регистрации | 2020 |
| Срок свидетельства | 10.02.2030 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы паров этанола в воздухе Динго iblow 10 (далее по тексту - анализаторы) предназначены для экспрессного измерения массовой концентрации паров этанола в отобранной пробе воздуха.
Анализаторы являются портативными автоматическим приборами циклического действия. Работа анализаторов полностью автоматизирована, все этапы подготовки и проведения измерений сопровождаются текстовыми сообщениями.
Принцип действия анализаторов основан на применении электрохимического датчика для измерения массовой концентрации паров этанола в анализируемом воздухе.
Управление работой анализаторов производится через меню. Все этапы работы анализаторов сопровождаются звуковыми сигналами. Питание анализаторов осуществляется от шести сменных батареек питания типа АА.
В верхнем торце прибора установлена воронка для отбора пробы и полупрозрачный цилиндр, под которым расположены индикаторные светодиоды. Ниже на лицевой панели располагаются дисплей с нанесенным на него наименованием модели и единицами измерения и кнопки управления, с задней стороны - ровная площадка с интегрированными в нее магнитами, а сбоку - порт для связи с компьютером. Нижнюю часть прибора прикрывает крышка батарейного отсека, которая крепится к корпусу винтом, расположенным в нижнем торце. Управление анализаторами производится с помощью трех кнопок на лицевой панели и системы меню. Кнопка включения расположена на лицевой панели. При включении подается напряжение на схему анализаторов, при этом начинается процедура авто-тестирования. На дисплее отображаются результаты измерений и служебная информация.
Микропроцессор анализаторов управляет всеми режимами работы и преобразует выходные сигналы измерительного датчика в показания. Микропроцессор полностью контролирует все этапы выполнения измерения, и любое нарушение процедуры отображается на дисплее в виде соответствующего предупреждения. Анализатор имеет дисплей с возможностью выбора одного из двух режимов отображения результатов - индикационного или цифрового. Первый применяется для быстрого экспрессного анализа с производительностью до 12 тестов в минуту. При этом результаты выводятся на дисплей в виде 0,00/Ьо/Н1, соответственно для нулевой (ниже нижнего порога), малых и высоких концентраций.
Цифровой тип отображения результатов применяется для более точного измерения. При этом для диапазона от 0,0 до 0,50 мг/л на дисплее выводится количественный результат, а для более высоких концентраций - индикация HI.
Внешний вид анализаторов приведен на рисунке 1.

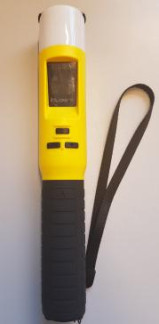

Рисунок 1 - Внешний вид анализаторов паров этанола в воздухе Динго iblow 10
Анализаторы имеют встроенное, программное обеспечение (ПО), предназначенное для обработки измерительной информации. Встроенное ПО обеспечивает выполнение следующих основных функций:
- обработку измерительной информации;
- диагностику аппаратной части анализатора;
- проведение настройки анализатора;
- отображения результатов измерений на дисплее.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1- Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | iblow10 v1.2B |
| Номер версии (идентификационный номер) ПО | 1.2B |
| Цифровой идентификатор ПО | 0372A0FE |
| Алгоритм расчета цифрового идентификатора ПО | CRC32 |
| Примечание - Номер версии ПО должен быть не ниже указанного в таблице. Значения цифровых идентификаторов ПО, указанных в таблице, относятся только к файлам встроенного ПО указанных версий | |
Влияние встроенного программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
Анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.
Метрологические и технические характеристики анализаторов приведены в таблицах 2 и 3.
| Наименование характеристики | Значение |
| Диапазон измерений массовой концентраций этанола, мг/л | от 0,0 до 0,50 |
| Пределы допускаемой погрешности, установленные для диапазона температуры окружающего воздуха +15,0 до +25,0 °С включ.: - абсолютной (в поддиапазоне измерений от 0,00 до 0,30 мг/л включ.), мг/л - относительной (в поддиапазоне измерений св. 0,30 до 0,50 мг/л), % | ±0,03 ±10 |
| Пределы допускаемой погрешности, установленные в пределах условий эксплуатации (для диапазона температуры окружающего воздуха от -5,0 до +15,0 °С включ. и св. +25,0 до +45,0 °С включ.): - абсолютной (в поддиапазоне измерений от 0,00 до 0,30 мг/л включ.), мг/л - относительной (в поддиапазоне измерений св. 0,30 до 0,50 мг/л), % | ±0,05 ±16,5 |
| Цена младшего разряда шкалы при выводе показаний, мг/л | 0,01 |
Таблица 3 - Основные технические характеристики анализаторов
| Наименование характеристики | Значение |
| Параметры анализируемой газовой смеси при подаче пробы на вход анализаторов (автоматический режим отбора пробы): - расход анализируемой газовой смеси, л/мин, не менее - объем пробы анализируемой газовой смеси, л, не менее | 9 0,2 |
| Время измерения после отбора пробы, с, не более | 10 |
| Время подготовки к работе после измерения пробы с массовой концентрацией алкоголя 0,5 мг/л, с, не более | 30 |
| Время подготовки к работе после включения при температуре окружающего воздуха от +15 оС до +25 оС, с, не более | 10 |
| Интервал времени работы без корректировки показаний1^ сут, не менее | 365 |
| Электрическое питание осуществляется от сменных батарей питания типа АА с номинальным напряжением, В | 1,5 |
| Число измерений без замены элементов питания, не менее | 1000 |
| Габаритные размеры (ДхШхВ), мм, не более | 276x45x45 |
| Масса, кг, не более | 0,38 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха2), % - диапазон атмосферного давления, кПа | от -5 до +45 от 10 до 90 от 84,0 до 106,7 |
| Срок службы электрохимического датчика, установленного в анализаторах, лет, не менее | 2 |
| Средний срок службы анализаторов, лет | 5 |
| Средняя наработка на отказ, ч | 10000 |
| 1) Корректировка показаний анализаторов проводится при каждой поверке 2) Без конденсации | |
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на анализаторы в виде наклейки.
Комплектность средства измерений представлена в таблице 4.
| Наименование | Обозначение | Количество |
| Анализатор паров этанола в воздухе | Динго iblow 10 | 1 шт. |
| Батарейки | АА | 6 шт. |
| Ремешок на руку | - | 1 шт. |
| Сменные воронки | - | 3 шт. |
| Кабель для подключения анализатора к ПК | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП-ИНС-004/07-2019 | 1 экз. |
осуществляется по документу МП-ИНС-004/07-2019 «Анализаторы паров этанола в воздухе Динго iblow 10. Методика поверки», утвержденному ООО «ИНЭКС СЕРТ» 19.07.2019 г. Основные средства поверки:
- стандартные образцы состава этанол/азот газовые смеси в баллонах под давлением ГСО 10338-2013;
- стандартные образцы состава водных растворов эталона ВРЭ-2 ГСО 8789-2006;
- генератор газовых смесей паров этанола в воздухе ALCOSIM (рег. № 54037-13). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт (при первичной поверке до ввода в эксплуатацию).
приведены в эксплуатационном документе.
Приказ № 2664 от 14.12.2018 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
Техническая документация изготовителя ООО «АРИДЕС», Республика Армения
| Зарегистрировано поверок | 4434 |
| Поверителей | 82 |
| Актуальность данных | 08.06.2025 |
