| Номер в госреестре | 73351-18 |
| Наименование СИ | Весы автомобильные |
| Обозначение типа СИ | ИСТОК |
| Изготовитель | Общество с ограниченной ответственностью "Волгоградский Завод Весоизмерительной Техники", г. Волгоград |
| Год регистрации | 2018 |
| Срок свидетельства | 04.12.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы автомобильные ИСТОК (далее - весы) предназначены для измерений массы автотранспортных средств - порожних и груженых автомобилей, прицепов и полуприцепов и автопоездов из них (далее - ТС) при поосном взвешивании в статическом режиме.
Принцип действия весов основан на преобразовании деформации упругих элементов датчиков весоизмерительных тензорезисторных (далее - датчики), возникающей под воздействием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Входные электрические сигналы от датчиков поступают в терминал (прибор весоизмерительный, модуль аналогового ввода), где происходит аналого-цифровое преобразование сигнала, и результаты взвешивания отображаются на цифровом табло или передаются по сети RS-485 на персональный компьютер.
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), включающего одну или несколько грузоприемных платформ, соединенных между собой терминальным меж-платформенным кабелем, датчиков и терминала.
В весах применяются датчики и терминалы следующих типов:
- датчик весоизмерительный тензорезисторный BSA фирмы «CAS Corporation», Республика Корея (Госреестр № 51261-12);
- датчик весоизмерительный тензорезисторный H8C «Single shear beam, Dual shear beam,
S beam, Сolumn», фирмы «Zhonghang Electronic Measuring Instruments Co., LTD (ZEMIC)», КНР (Госреестр №55371 -13);
- датчик весоизмерительный тензорезисторный торговой марки «SIERRA» SH8C «Bend beam, Single shear beam, Dual shear beam, S beam, ^lumn, Spoke type», фирмы «Zhonghang Electronic Measuring Instruments Co., LTD. (ZEMIC)», КНР (Госреестр № 55917-13);
- датчик весоизмерительный тензорезисторный SQB фирмы «Keli SENSING TECHNOLOGY (Ningbo) Co., Ltd.», Китай (Госреестр № 57673-14);
- датчик весоизмерительный тензорезисторный H4 фирмы «ЗАО «Весоизмерительная компания «Тензо-М», пос.Красково (Госреестр № 53636-13);
- приборы весоизмерительные И-200А и И-5200А фирмы «CAS Corporation», Республика Корея (Госреестр № 50968-12);
- индикаторы весоизмерительные CI-600A фирмы «CAS Corporation», Республика Корея (Госреестр № 68370-17);
- модуль аналогового ввода МВ110, ООО «ПО ОВЕН», Россия (Госреестр № 51291-12).
Весы выпускаются в различных модификациях, отличающихся метрологическими характеристиками, конструктивными особенностями и имеют следующее обозначение:
ИСТОК - Max - КВ (Д; И), где:
Max - максимальная нагрузка, т;
N - количество грузоприемных платформ;
В - обозначение вида грузоприемной платформы (С - стационарная, П - портативная/передвижная);
Д - обозначение типа датчиков;
И - обозначение типа терминала (прибор весоизмерительный, либо модуль аналогового
ввода).
Весы могут быть стационарными или портативными/передвижными. Для стационарных весов ГПУ может быть установлено на одном уровне с поверхностью дорожного полотна или над ним с заездом автотранспортного средства по наклонным пандусам. В любом варианте ГПУ монтируется на заранее подготовленный железобетонный фундамент или другое, заранее подготовленное недеформируемое (асфальтобетонное, металлическое, щебеночное и т.п.) основание. ГПУ переносных весов должны быть установлены на ровное, твердое (асфальтное, бетонное, монолитное железобетонное и т.п.) основание. Для определения общей массы ТС все оси (колеса) должны одновременно опираться на ГПУ.
Весы имеют следующие устройства и функции:
- устройство полуавтоматической установки на нуль (п. T.2.7.2.2);
- устройство автоматической установки на нуль (п. T.2.7.2.3);
- устройство первоначальной установки на нуль (п. Т.2.7.2.4);
- устройство слежения за нулем (п.Т.2.7.3);
- устройство тарирования (п.Т.2.7.4).
Маркировка весов выполнена в виде таблички, закрепленной на ГПУ, на которой нанесена следующая информация:
- наименование или товарный знак предприятия-изготовителя;
- условное обозначение весов;
- класс точности по ГОСТ OIML R 76-1-2011;
- значение максимальной нагрузки (Max);
- значение минимальной нагрузки (Min);
- значения поверочного интервала (е);
- знак утверждения типа средств измерений;
- номер версии программного обеспечения;
- заводской номер весов;
- обозначение ТУ;
- год выпуска весов.

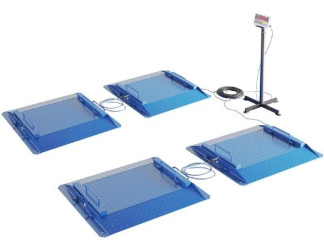

Фотографии весов представлены на рисунке 1.
Программное обеспечение (ПО) является встроенным и метрологически значимым. Конструкция весов исключает возможность несанкционированного влияния на ПО весов и измерительную информацию.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов.
Защита ПО от непреднамеренных или преднамеренных изменений обеспечивается защитной пломбой терминала, которая представляет собой оттиск поверочного клейма. Изменение ПО невозможно без применения специализированного оборудования производителя. Схема пломбировки приборов весоизмерительных приведена на рисунке 2.
Уровень защиты ПО в соответствии с Р 50.2.077-2014 «высокий».
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | З | начения | |||||
| CI- 200A | МВ-110- Х.1ТД | МВ-110- Х.4ТД | CI-601A | CI-605A | CI-607A | CI- 5200A | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Идентификаци онное наименование программного обеспечения | CI 200 series firmware | МВ110 1 TD_007_fa ctory.hex | МВ110 1 TD_007_ fac-tory.hex | CI600А series firmware | CI600А series firmware | CI600А series firmware | CI5000 series firmware |
| Номер версии (идентификационный номер) программного обеспечения1) | 1.20 1.21 1.22 | V0.07 | V0.07 | 1.02 | 1.02 | 1.02 | 1.0010 1.0020 1.0030 |
| Цифровой идентификатор программного обеспечения | - | 3D5748D2 77667DC27 004465A0C 7615D4 | B1DF554 9AF7B41 2341D50 D238E123 7BB | - | - | - | - |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | - | MD5 | MD5 | - | - | - | - |
| 1) Номер версии программного обеспечения должен быть не ниже номера, указанного в таблице 1. | |||||||
Таблица 2 - Метрологические характеристики весов
| Обозначение весов | Max, кг | Min, кг | Действительная цена деления (d), поверочный интервал (e), кг | Интервалы нагрузки, кг | Пределы допускаемой погрешности mpe при первичной поверке, кг | Число поверочных интервалов (n) |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| ИСТОК-15-1 | 15000 | 100 | 10 | от 200 до 5000 вкл. св. 5000 до 15000 вкл. | ±5 ±10 | 1500 |
| ИСТОК-15-2 | 15000 | 100 | 10 | от 200 до 5000 вкл. св. 5000 до 15000 вкл. | ±5 ±10 | 1500 |
| ИСТОК-20-1 | 20000 | 200 | 10 | от 200 до 5000 вкл. св. 5000 до 20000 вкл. | ±5 ±10 | 2000 |
| ИСТОК-20-2 | 20000 | 200 | 10 | от 200 до 5000 вкл. св. 5000 до 20000 вкл. | ±5 ±10 | 2000 |
| ИСТОК-30-1 | 30000 | 200 | 10 | от 200 до 5000 вкл. св. 5000 до 20000 вкл. св. 20000 до 30000 вкл. | ±5 ±10 ±15 | 3000 |
| ИСТОК-30-4 | 30000 | 200 | 10 | от 200 до 5000 вкл. св. 5000 до 20000 вкл. св. 20000 до 30000 вкл. | ±5 ±10 ±15 | 2000 |
| ИСТОК-40-1 | 40000 | 400 | 20 | от 400 до 10000 вкл. св. 10000 до 40 000 вкл. | ±10 ±20 | 2000 |
| ИСТОК-40-4 | 40000 | 400 | 20 | от 400 до 10000 вкл. св. 10000 до 40000 вкл. | ±10 ±20 | 2000 |
| ИСТОК-40-6 | 40000 | 400 | 20 | от 400 до 10000 вкл. св. 10000 до 40000 вкл. | ±10 ±20 | 2000 |
| ИСТОК-60-6 | 60000 | 400 | 20 | от 400 до 10000 вкл. св. 10000 до 40000 вкл. св. 40000 до 60000 вкл. | ±10 ±20 ±30 | 3000 |
| Примечания: 1 Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке. 2 Пределы допускаемой погрешности после выборки массы тары соответствуют пределам допускаемой погрешности, приведенным в таблице 2, для массы нетто при любом значении массы тары, соответственно. | ||||||
| Обозначение весов | Количество грузоприемных платформ (N) | Количество весоизме рительных датчиков | Г абаритные размеры грузоприемной платформы, мм | Масса грузоприемной платформы, не более, кг | ||
| длина | ширина | высота | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| ИСТОК-15-2 | 2 | 8 | 550 | 750 | 55 | 100 |
| ИСТОК-20-2 | 2 | 8 | ||||
| ИСТОК-30-4 | 4 | 16 | ||||
| ИСТОК-40-4 | 4 | 16 | ||||
| ИСТОК-40-6 | 6 | 24 | ||||
| ИСТОК-60-6 | 6 | 24 | ||||
| ИСТОК-15-1 | 1 | 4 | 3000 | 3000 | 180 | 1400 |
| ИСТОК-20-1 | 1 | .6 4. | ||||
| ИСТОК-30-1 | 1 | .6 4. | ||||
| ИСТОК-40-1 | 1 | 6 4 | ||||
Таблица 4 - Технические характеристики весов
| Наименование характеристики | Значение характеристики |
| Класс точности весов по ГОСТ OIML R 76-1-2011 | средний (III) |
| Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем, не более | 4 % от Max |
| Диапазон устройства первоначальной установки нуля, не более | 20 % от Max |
| Пределы допускаемой погрешности устройства установки на нуль | ±0,25е |
| Максимальный диапазон устройства выборки массы тары | от 0 до Max |
| Условия эксплуатации весов: - диапазон рабочих температур для ГПУ, °С, - диапазон рабочих температур для индикатора, °С - относительная влажность воздуха при температуре 35 °С, не более, % | от - 30 до + 40 от - 10 до + 40 80 |
| Параметры электрического питания от сети переменного тока: | |
| От электрической сети: | |
| - напряжение питания, В | от 195,5 до 243 |
| - частота питания, Гц | от 50 до 60 |
| Потребляемая мощность, Вт | от 20 до 25 |
| От автономных источников: | |
| Напряжение питания от аккумуляторной батареи, В | 6 |
| Время непрерывной работы от полностью заряженной аккумуляторной батареи, ч | от 8 до 35 |
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы автомобильные | ИСТОК | 1 шт. |
| Руководство по эксплуатации (паспорт) | РЭ 29.24.23-021-22534564-17 | 1 шт. |
осуществляется по документу ГОСТ OIML R 76-1-2011 (Приложение ДА).
Основные средства поверки - рабочие эталоны единицы массы 4 разряда по ГОСТ 8.021-2015 (гири класса точности М1 по ГОСТ OIML R 111-1-2009).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены методике измерений, зарегистрированной в Федеральном информационном фонде по обеспечению единства измерений под № ФР.1.28.2018.30786.
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы»
