Мультиметры цифровые 34460A, 34461A (далее - мультиметры) предназначены для измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока, электрического сопротивления постоянному току, частоты, электрической емкости, определения температуры с помощью термопреобразователя сопротивления, проверки целостности цепи и диодов.
| Номер в госреестре | 72879-18 |
| Наименование СИ | Мультиметры цифровые |
| Обозначение типа СИ | 34460A, 34461A |
| Изготовитель | Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия |
| Год регистрации | 2018 |
| Срок свидетельства | 22.10.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Мультиметры цифровые 34460A, 34461A (далее - мультиметры) предназначены для измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока, электрического сопротивления постоянному току, частоты, электрической емкости, определения температуры с помощью термопреобразователя сопротивления, проверки целостности цепи и диодов.
Мультиметры цифровые 34460A, 34461A представляют собой переносные многофункциональные высокоточные измерительные приборы.
Принцип работы мультиметров заключается в преобразовании входного аналогового сигнала с помощью АЦП в цифровой код с низким уровнем шумов, последующей его математической обработке и отображении результатов измерений на дисплее.
Для проведения измерений мультиметры непосредственно подключают к измеряемой цепи. Для измерения напряжения и силы переменного тока в приборах использованы детекторы истинных среднеквадратических значений. Измеренные значения отображаются на 6,5разрядном жидкокристаллическом графическом дисплее, имеющем основную и вспомогательную цифровые шкалы, индикаторы режимов измерения, индикаторы единиц измерения и предупреждающие индикаторы.
Управление процессами измерений осуществляется при помощи встроенного микропроцессора. Результаты измерений отображаются на дисплее в цифровом виде, а также в виде графиков, гистограмм, трендов. Мультиметры позволяют проводить математическую обработку результатов измерений. Результаты измерений могут быть сохранены как во внутренней памяти приборов, так и переданы на внешний ПК с помощью интерфейсов LAN, USB и GPIB (опция).
Мультиметры снабжены функцией самодиагностики и системой быстрой справки.
Основные узлы мультиметров: входные делители, блок нормализации сигналов, АЦП, микропроцессор, устройство управления, клавиатура, дисплей.
Мультиметры выпускаются в виде двух модификаций: 34460A, 34461A, отличающихся функциональностью и техническими характеристиками.
Конструктивно мультиметры выполнены в виде моноблока.
На передней панели мультиметров расположены: выключатель питания, разъем USB HOST, многофункциональный жидкокристаллический графический дисплей, клавиатура, входные разъемы.
На задней панели мультиметров расположены: дополнительные входные разъемы, аналогичные разъемам на передней панели (модификация 34461А), предохранитель, вход внешнего запуска, разъемы интерфейсов LAN и USB DEVICE, GPIB, клемма заземления, разъем сетевого кабеля, гнездо для замка Кенсингтон, вентилятор обдува (модификация 34461 А).
Мультиметры имеют ручку для переноски.
Для предотвращения несанкционированного доступа к внутренним частям приборов винты крепления корпуса пломбируются.

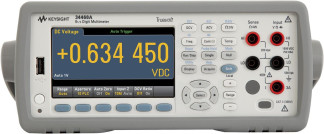

Общий вид мультиметров представлен на рисунках 1 - 4. Схема пломбировки от несанкционированного доступа представлена на рисунках 2 и 4.
Место пломбировки
Мультиметры работают под управлением встроенного программного обеспечения (ПО).
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
34460A/34461A Digital Multimeter Firmware |
|
Номер версии (идентификационный номер ПО) |
Не ниже 1.09 |
|
Цифровой идентификатор ПО |
- |
Таблица 2 - Метрологические характеристики мультиметров 34460А в режиме измерений напряжения постоянного тока_
|
Предел измерений |
Пределы допускаемой основной абсолютной погрешности измерений 1), мВ, В |
Т емпературный коэффициент 1), /°С |
|
100 мВ |
±(0,0090+0,0065) |
0,0005+0,0005 |
|
1 В |
±(0,0080+0,0010) |
0,0005+0,0001 |
|
10 В |
±(0,0075+0,0005) |
|
|
100 В |
±(0,0085+0,0006) |
|
|
1000 В |
±(0,0085+0,0010) |
|
|
Примечание - 1) параметры погрешности выражены в % от измеренного значения + % от предела измерений |
||
Таблица 3 - Метрологические характеристики мультиметров 34460А в режиме измерений напряжения переменного тока_
|
Предел измерений |
Частота |
Пределы допускаемой основной абсолютной погрешности измерений 1), мВ, В |
Температурный коэффициент 1), /°С |
|
от 100 мВ до 750 В |
от 3 до 5 Гц включ. |
±(1,00+0,03) |
0,100+0,003 |
|
св. 5 до 10 Гц включ. |
±(0,38+0,03) |
0,035+0,003 |
|
|
св. 10 Гц до 20 кГц включ. |
±(0,09+0,03) |
0,005+0,003 |
|
|
св. 20 до 50 кГц включ. |
±(0,15+0,05) |
0,011+0,005 |
|
|
св. 50 до 100 кГц включ. |
±(0,63+0,08) |
0,060+0,008 |
|
|
св. 100 до 300 кГц включ. |
±(4,00+0,50) |
0,200+0,020 |
|
|
Примечание - 1) параметры погрешности выражены в % от измеренного значения + % от предела измерений |
|||
Таблица 4 - Метрологические характеристики мультиметров 34460А в режиме измерений силы постоянного тока
|
Предел измерений |
Пределы допускаемой основной абсолютной погрешности измерений 1), мА, А |
Т емпературный коэффициент 1), /°С |
|
100 мкА |
±(0,05+0,025) |
0,0020+0,0030 |
|
1 мА |
±(0,05+0,006) |
0,0020+0,0005 |
|
10 мА |
±(0,05+0,020) |
0,0020+0,0020 |
|
100 мА |
±(0,05+0,005) |
0,0020+0,0005 |
|
1 А |
±(0,10+0,010) |
0,0050+0,0010 |
|
3 А |
±(0,20+0,020) |
0,0050+0,0020 |
|
Примечание - 1) параметры погрешности выражены в % от измеренного значения + % от предела измерений |
||
Таблица 5 - Метрологические характеристики мультиметров 34460А в режиме измерений силы переменного тока_
|
Предел измерений |
Частота |
Пределы допускаемой основной абсолютной погрешности измерений 1), мкА, мА, А |
Температурный коэффициент 1), /°С |
|
от 100 мкА до 100 мА |
от 3 Гц до 5 кГц включ. |
±(0,10+0,04) |
0,015+0,006 |
|
1 А |
|||
|
3 А |
±(0,23+0,04) |
||
|
Примечание - 1) параметры погрешности выражены в % от измеренного значения + % от предела измерений |
|||
Таблица 6 - Метрологические характеристики мультиметров 34460А в режиме измерений электрического сопротивления постоянному току_
|
Предел измерений |
Пределы допускаемой основной абсолютной погрешности измерений 1), Ом, кОм, МОм |
Т емпературный коэффициент 1), /°С |
|
100 Ом |
±(0,014+0,007) |
0,0006+0,0005 |
|
1 кОм |
±(0,014+0,001) |
0,0006+0,0001 |
|
10 кОм |
||
|
100 кОм |
||
|
1 МОм |
0,0010+0,0002 |
|
|
10 МОм |
±(0,040+0,001) |
0,0030+0,0004 |
|
100 МОм |
±(0,800+0,010) |
0,1500+0,0002 |
|
Примечания 1) - параметры погрешности выражены в % от измеренного значения + % от предела измерений; Спецификации даны при условии использования функции «NULL». Без использования функции «NULL» дополнительная погрешность составляет 0,2 Ом |
||
Таблица 7 - Метрологические характеристики мультиметров 34460А в режиме измерений частоты
|
Предел измерений |
Частота |
Пределы допускаемой основной абсолютной погрешности измерений 1), Гц, кГц |
Температурный коэффициент 1), /°С |
|
от 100 мВ до 750 В 1) |
от 3 до 9,9(9) Гц |
±0,001-F |
2-10-6-F |
|
от 10 до 99,9(9) Гц |
±0,0003 •F |
||
|
от 100 Гц до 0,9(9) кГц |
±0,00012-F |
||
|
от 1 до 300 кГц включ. |
±0,00012-F |
||
|
Примечания 1) - Входное напряжение не менее 100 мВ. При входном напряжении от 10 до 100 мВ погрешность увеличивается в 10 раз; F - измеренное значение частоты, Гц, кГц |
|||
Таблица 8 - Метрологические характеристики мультиметров 34460А в режиме измерений электрической емкости_
|
Предел измерений |
Пределы допускаемой основной абсолютной погрешности измерений 1), нФ, мкФ, мФ |
Т емпературный коэффициент 1), /°С |
|
1,0000 нФ |
±(0,5+0,5) |
0,05+0,05 |
|
10,000 нФ |
±(0,4+0,1) |
0,05+0,01 |
|
100,00 нФ |
||
|
1,0000 мкФ |
||
|
10,000 мкФ |
||
|
100,00 мкФ |
||
|
Примечания 1) - параметры погрешности выражены в % от измеренного значения + % от предела измерений; Спецификации даны при условии использования функции «NULL» |
||
Таблица 9 - Метрологические характеристики мультиметров 34461А в режиме измерений напряжения постоянного тока_
|
Предел измерений |
Пределы допускаемой основной абсолютной погрешности измерений 1), мВ, В |
Т емпературный коэффициент 1), /°С |
|
100 мВ |
±(0,0050+0,0035) |
0,0005+0,0005 |
|
1 В |
±(0,0040+0,0007) |
0,0005+0,0001 |
|
10 В |
±(0,0035+0,0005) |
|
|
100 В |
±(0,0045+0,0006) |
|
|
1000 В |
±(0,0045+0,0010) |
|
|
Примечание - 1) параметры погрешности выражены в % от измеренного значения + % от предела измерений |
||
Таблица 10 - Метрологические характеристики мультиметров 34461А в режиме измерений напряжения переменного тока_
|
Предел измерений |
Частота |
Пределы допускаемой основной абсолютной погрешности измерений 1), мВ, В |
Температурный коэффициент 1), /°С |
|
от 100 мВ до 750 В |
от 3 до 5 Гц включ. |
±(1,00+0,03) |
0,100+0,003 |
|
св. 5 до 10 Гц включ. |
±(0,35+0,03) |
0,035+0,003 |
|
|
св. 10 Гц до 20 кГц включ. |
±(0,06+0,03) |
0,005+0,003 |
|
|
св. 20 до 50 кГц включ. |
±(0,12+0,05) |
0,011+0,005 |
|
|
св. 50 до 100 кГц включ. |
±(0,60+0,08) |
0,060+0,008 |
|
|
св. 100 до 300 кГц включ. |
±(4,00+0,50) |
0,200+0,020 |
|
|
Примечание - 1) параметры погрешности выражены в % от измеренного значения + % от предела измерений |
|||
Таблица 11 - Метрологические характеристики мультиметров 34461А в режиме измерений силы постоянного тока
|
Предел измерений |
Пределы допускаемой основной абсолютной погрешности измерений 1), мА, А |
Т емпературный коэффициент 1), /°С |
|
100 мкА |
±(0,05+0,025) |
0,0020+0,0030 |
|
1 мА |
±(0,05+0,006) |
0,0020+0,0005 |
|
10 мА |
±(0,05+0,020) |
0,0020+0,0020 |
|
100 мА |
±(0,05+0,005) |
0,0020+0,0005 |
|
1 А |
±(0,10+0,010) |
0,0050+0,0010 |
|
3 А |
±(0,20+0,020) |
0,0050+0,0020 |
|
10 А |
±(0,22+0,010) |
0,0050+0,0010 |
|
Примечание - 1) параметры погрешности выражены в % от измеренного значения + % от предела измерений |
||
Таблица 12 - Метрологические характеристики мультиметров 34461А в режиме измерений силы переменного тока_
|
Предел измерений |
Частота |
Пределы допускаемой основной абсолютной погрешности измерений 1), мкА, мА, А |
Температурный коэффициент 1), /°С |
|
от 100 мкА до 100 мА |
от 3 Гц до 5 кГц включ. |
±(0,10+0,04) |
0,015+0,006 |
|
1 А |
|||
|
3 А |
±(0,23+0,04) |
||
|
10 А |
±(0,15+0,04) |
||
|
Примечание - 1) параметры погрешности выражены в % от измеренного значения + % от предела измерений |
|||
Таблица 13 - Метрологические характеристики мультиметров 34461А в режиме измерений электрического сопротивления постоянному току_
|
Предел измерений |
Пределы допускаемой основной абсолютной погрешности измерений 1), Ом, кОм, МОм |
Т емпературный коэффициент 1), /°С |
|
100 Ом |
±(0,010+0,004) |
0,0006+0,0005 |
|
1 кОм |
±(0,010+0,001) |
0,0006+0,0001 |
|
10 кОм |
||
|
100 кОм |
||
|
1 МОм |
0,0010+0,0002 |
|
|
10 МОм |
±(0,040+0,001) |
0,0030+0,0004 |
|
100 МОм |
±(0,800+0,010) |
0,1500+0,0002 |
|
Примечания 1) - параметры погрешности выражены в % от измеренного значения + % от предела измерений; Спецификации даны при условии использования функции «NULL». Без использования функции «NULL» дополнительная погрешность составляет 0,2 Ом |
||
Таблица 14 - Метрологические характеристики мультиметров 34461А в режиме измерений частоты
|
Предел измерений |
Частота |
Пределы допускаемой основной абсолютной погрешности измерений 1), Гц, кГц |
Температурный коэффициент 1), /°С |
|
от 100 мВ до 750 В 1) |
от 3 до 9,9(9) Гц |
±0,001F |
0,001-F |
|
от 10 до 99,9(9) Гц |
±0,0003 •F |
0,00035-F |
|
|
от 100 Гц до 0,9(9) кГц |
±0,0001F |
0,00015-F |
|
|
от 1 до 300 кГц включ. |
±0,0001 •F |
0,00015-F |
|
|
Примечания 1) - Входное напряжение не менее 100 мВ. При входном напряжении от 10 до 100 мВ погрешность увеличивается в 10 раз; F - измеренное значение частоты, Гц, кГц |
|||
Таблица 15 - Метрологические характеристики мультиметров 34461А в режиме измерений электрической емкости_
|
Предел измерений |
Пределы допускаемой основной абсолютной погрешности измерений 1), нФ, мкФ, мФ |
Т емпературный коэффициент 1), /°С |
|
1,0000 нФ |
±(0,5+0,5) |
0,05+0,05 |
|
10,000 нФ |
±(0,4+0,1) |
0,05+0,01 |
|
100,00 нФ |
||
|
1,0000 мкФ |
||
|
10,000 мкФ |
||
|
100,00 мкФ |
||
|
Примечания 1) - параметры погрешности выражены в % от измеренного значения + % от предела измерений; Спецификации даны при условии использования функции «NULL» |
||
Таблица 16 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
100; 120/127; 220/230; 240 50/60/400 |
|
Г абаритные размеры, мм, (длинахширинахвысота) |
303,2x261,2x103,8 |
|
Масса, кг - мультиметры цифровые 34460A - мультиметры цифровые 34461A |
8 6 33 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от +18 до +28 80 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от 0 до +55 80 при +40 °С; 40 при +55 °С |
наносится на лицевую панель приборов способом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 17 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Мультиметр цифровой 34460A, 34461A (модификация по заказу) |
- |
1 шт. |
|
Кабель питания |
- |
1 шт. |
|
Кабели измерительные |
- |
1 1) 1 к-т 7 |
|
Кабель USB |
- |
1 1) 1 шт. 7 |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 206.1-112-2018 |
1 экз. |
|
Примечание - 1) для модификации 34461A |
||
осуществляется по документу МП 206.1-112-2018 «Мультиметры цифровые 34460A, 34461A. Методика поверки», утвержденному ФГУП «ВНИИМС» 01.06.2018 г.
Основные средства поверки: калибратор многофункциональный Fluke 5720A (регистрационный номер в Федеральном информационном фонде № 52495-13); генератор сигналов произвольной формы 33220А (регистрационный номер в Федеральном информационном фонде № 62209-15); калибратор многофункциональный Fluke 5520A (регистрационный номер в Федеральном информационном фонде № 51160-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ Р 8.648-2015 ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 1-10" до 2-10 Гц
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 30 А
ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 1 • 10-8 до 100 А в диапазоне частот от 1 • 10-1 до 1 • 106 Гц
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости
