| Номер в госреестре | 70151-18 |
| Наименование СИ | Весы автомобильные |
| Обозначение типа СИ | ВА |
| Изготовитель | ООО Весопроизводительная Компания "ФИЗТЕХ", г.Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 16.01.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы автомобильные ВА (далее - весы) предназначены для измерений массы транспортных средств (далее - ТС) в статическом режиме и/или для измерений в движении полной массы ТС и нагрузок на отдельные оси или группы осей.
Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительных тензорезисторных датчиков (далее - датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза.
Аналоговые электрические сигналы с датчиков поступают в терминал, содержащий аналогово-цифровой преобразователь, где сигналы преобразуются в цифровой код. Результаты взвешивания и значение массы груза индицируются на цифровом дисплее, расположенном на передней панели терминала вместе с функциональной клавиатурой и/или на дисплее ПК.

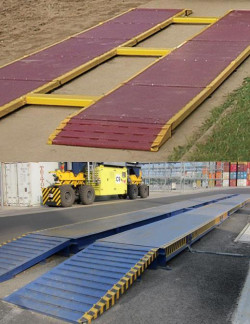

Весы состоят из грузоприемного устройства (далее - ГПУ), имеющего одну или несколько весовых платформ (секций), опирающихся на датчики, и терминала, к которому могут подключаться внешние электронные устройства (компьютер, принтер, выносной дисплей и т.п.). Края примыкающих друг к другу платформ могут опираться на одни и те же датчики.
В весах используются:
- датчики типа:
- С (модификации С16А) производства фирмы «Hottinger Baldwin Messtechnik
GmbH», Германия, регистрационный номер в Федеральном информационном
фонде по обеспечению единства измерений (далее - регистрационный номер)
60480-15;
- НЬС, ВLC, ELC (модификации ELC) производства фирмы «Hottinger Baldwin
Messtech-nik GmbH», Германия, регистрационный номер 21177-13;
- R производства ООО ВПК «ФИЗТЕХ», регистрационный номер 64473-16;
- В производства ООО ВПК «ФИЗТЕХ», регистрационный номер 64568-16;
- в качестве терминала в весах используются приборы весоизмерительные Микросим (модификации М0601 и М0808) производства ООО НПП «Метра», регистрационный номер 55918-13.
Управление весами осуществляется с помощью функциональной клавиатуры терминала и/или ПК. Передача данных на ПК, принтер, вторичный дисплей и другие периферийные устройства осуществляется по различным интерфейсам: RS232, RS422/485, USB, WiFi, Ethernet/IP и т.п.
В весах предусмотрены следующие устройства и функции:
а) в режиме статического взвешивания в соответствии с ГОСТ OIML R 76-1-2011:
- устройство полуавтоматической установки на нуль (п.Т.2.7.2.2);
- устройство автоматической установки на нуль (п.Т.2.7.2.3);
- устройство первоначальной установки на нуль (п.Т.2.7.2.4);
- устройство слежения за нулем (п.Т.2.7.3);
- устройство уравновешивания тары (п.Т.2.7.4.1);
б) в режиме взвешивания в движении:
- автоматическая регистрация массы и скорости движения ТС;
- сигнализация о превышении допускаемой скорости движения ТС;
- сигнализация о перегрузе.
На ГПУ весов прикрепляется табличка, содержащая следующую информацию:
- наименование или товарный знак предприятия-изготовителя;
- условное обозначение весов;
- класс точности по ГОСТ OIML R 76-1-2011;
- значение максимальной нагрузки (Max);
- значение минимальной нагрузки (Min);
- значения поверочного интервала (е) и действительной цены деления (d);
- знак утверждения типа средств измерений;
- заводской номер;
- класс точности при определении полной массы ТС;
- класс точности при определении нагрузки на одиночную ось (при необходимости);
- класс точности при определении нагрузки на группу осей (при необходимости);
- максимальная рабочая скорость Fmax, км/ч;
- минимальная рабочая скорость Fmin, км/ч;
- максимальное число осей ТС (при необходимости) Amax
Весы выпускаются однодиапазонными и двухинтервальными в модификациях ВА-8Т-10; ВА-10Т-10; ВА-15Т-10; ВА-20Т-10; ВА-25Т-10; ВА-30Т-10; ВА-40Т-20; ВА-40Т-10; ВА-50Т-20; ВА-60Т-20; ВА-80Т-50; ВА-80Т-20; ВА-100Т-50; ВА-150Т-50; ВА-200Т-100; ВА-200Т-50; ВА-300Т-100; ВА-500Т-200; ВА-40Т-10/20; ВА-50Т-10/20; ВА-60Т-10/20; ВА-80Т-20/50; ВА-100Т-20/50; ВА-200Т-50/100; ВА-300Т-50/100; ВА-500Т-100/200, которые отличаются друг от друга значениями максимальной нагрузки, поверочного интервала, типами применяемых весоизмерительных датчиков.
Программное обеспечение (далее - ПО) весов является встроенным, что соответствует требованиям п. 5.5 ГОСТ OIML R 76-1-2011 «Дополнительные требования к электронным устройствам с Программным обеспечением» в части устройств с встроенным ПО.
ПО состоит из метрологически значимой и метрологически незначимой части.
Метрологически значимое ПО хранится в защищенной от демонтажа микросхеме, расположенной на плате устройства обработки аналоговых или цифровых данных и загружается на заводе-изготовителе. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки без применения специальных программных и аппаратных средств производителя.
Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы, вход в который защищен паролем. Для контроля изменений законодательно контролируемых параметров предусмотрен несбрасываемый счетчик.
Внутреннее устройство памяти прибора с установленным ПО и измерительной информацией, включая сохраненные исходные данные, необходимые для реконструкции результатов измерений, в штатном режиме работы доступно только для чтения и не может быть изменено случайным или намеренным образом через интерфейс пользователя. Корпус устройства обработки и хранения метрологически значимых параметров и данных пломбируется, как показано на рисунке 4, что препятствует смене устройства памяти с установленным на нем ПО и сохраненными результатами измерений.
Идентификационные данные метрологически значимой части ПО могут быть выведены либо на экран монитора ПК в главном окне программы, либо на индикаторе.
Нормирование метрологических характеристик проведено с учетом применения ПО.
Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение для терминала | |
| М0601 | М0808 | |
| Идентификационное наименование ПО | Ed 5.ХХ | 0.ХХ; 1.ХХ |
| Номер версии (идентификационный номер) ПО | 5 | 0; 1 |
| Цифровой идентификатор ПО | 0хЗС40 | -* |
| где Х принимает значения от 0 до 9 *- Конструкция весов не предусматривает вычисление цифрового идентификатора ПО | ||
1 Статический режим взвешивания
Класс точности по ГОСТ OIML R 76-1-2011 ...................................................средний (III).
Значения Мах и Min, d, е, числа поверочных интервалов (n) при первичной поверке для однодиапазонных модификаций весов приведены в таблице 2, для двухинтервальных в таблице 3.
Примечание - Весы со значением n более 3000 делений устанавливаются в закрытых защищенных от механических и атмосферных воздействий сооружениях.
Таблица 2 - Метрологические характеристики
| Обозначение модификации | Мах, т | Min, т | d II к | n |
| ВА-8Т-10 | 8 | 0,2 | 10 | 800 |
| ВА-10Т-10 | 10 | 0,2 | 10 | 1000 |
| ВА-15Т-10 | 15 | 0,2 | 10 | 1500 |
| ВА-20Т-10 | 20 | 0,2 | 10 | 2000 |
| ВА-25Т-10 | 25 | 0,2 | 10 | 2500 |
| ВА-30Т-10 | 30 | 0,2 | 10 | 3000 |
| ВА-40Т-20 | 40 | 0,4 | 20 | 2000 |
| ВА-40Т-10 | 40 | 0,2 | 10 | 4000 |
| ВА-50Т-20 | 50 | 0,4 | 20 | 2500 |
| ВА-60Т-20 | 60 | 0,4 | 20 | 3000 |
| ВА-80Т-50 | 80 | 1 | 50 | 1600 |
| ВА-80Т-20 | 80 | 0,4 | 20 | 4000 |
| ВА-100Т-50 | 100 | 1 | 50 | 2000 |
| ВА-150Т-50 | 150 | 1 | 50 | 3000 |
| ВА-200Т-100 | 200 | 2 | 100 | 2000 |
| ВА-200Т-50 | 200 | 1 | 50 | 4000 |
| ВА-300Т-100 | 300 | 2 | 100 | 3000 |
| ВА-500Т-200 | 500 | 4 | 200 | 2500 |
Таблица 3 - Метрологические характеристики
| Обозначение Модификации | Мах, т | Min, т | d II к | n |
| ВА-40Т-10/20 | 30 | 0,2 | 10 | 3000 |
| 40 | 20 | 2000 | ||
| ВА-50Т-10/20 | 30 | 0,2 | 10 | 3000 |
| 50 | 20 | 2500 | ||
| ВА-60Т-10/20 | 30 | 0,2 | 10 | 3000 |
| 60 | 20 | 3000 | ||
| ВА-80Т-20/50 | 60 | 0,4 | 20 | 3000 |
| 80 | 50 | 1600 | ||
| ВА-100Т-20/50 | 60 | 0,4 | 20 | 3000 |
| 100 | 50 | 2000 | ||
| ВА-200Т-50/100 | 150 | 1 | 50 | 3000 |
| 200 | 100 | 2000 | ||
| ВА-300Т-50/100 | 150 | 1 | 50 | 3000 |
| 300 | 100 | 3000 | ||
| ВА-500Т-100/200 | 300 | 2 | 100 | 3000 |
| 500 | 200 | 2500 |
| Наименование характеристики | Значение |
| Пределы допускаемой погрешности устройства установки на нуль | ±0,25е |
| Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулём, % от Мах, не более | 4 |
| Диапазон первоначальной установки нуля, % от Мах, не более | 20 |
| Показания индикации массы, кг, не более | Мах +9е |
| Диапазон выборки массы тары (Т-), % от Мах | от 0 до 100 |
| Пределы допускаемой погрешности при первичной поверке (в эксплуатации) для нагрузки, выраженной в поверочных интервалах (е) весов: - от Мт до 500 включ. - св. 500 до 2000 включ. - св. 2000 до Мах включ. | ±0,5 (±1,0) ±1,0 (±2,0) ±1,5 (±3,0) |
Пределы допускаемой погрешности, после выборки массы тары соответствуют пределам допускаемой погрешности, приведенным в таблицах 4, для массы нетто при любом значении массы тары, соответственно.
2 Режим взвешивания в движении Значения Мах, Min, цены деления d, класса точности по ГОСТ 33242-2015 при определении полной массы ТС и при определении нагрузки на одиночную ось или на группу осей для модификаций весов приведены в таблице 5.
Таблица 5 - Метрологические характеристики
| Обозначение модификации | Мах, т | Min, т | d, кг | Класс точности при определении полной массы ТС | Класс точности при определении нагрузки на одиночную ось или на группу осей |
| 1 | 2 | 3 | 4 | 5 | 6 |
| ВА-3 Т - Д-0,5(Г)-5 | 3 | 0,25 | 5 | 0,5 | В, С |
| ВА-8Т-Д-0,5(Г)-10 | 8 | 0,5 | 10 | ||
| ВА-10Т - Д-0,5(Г)-10 | 10 | 0,5 | 10 | ||
| ВА-15Т-Д-0,5(Г)-10 | 15 | 0,5 | 10 | ||
| ВА-20Т - Д-0,5(Г)-10 | 20 | 0,5 | 10 | ||
| ВА-30Т - Д-0,5(Г)-10 | 30 | 0,5 | 10 | ||
| ВА-3Т-Д-1(Г)-5 | 3 | 0,25 | 5 | 1 | В, С, D |
| ВА-8Т-Д-1(Г)-10 | 8 | 0,5 | 10 | ||
| ВА-10Т - Д- 1(Г)-10 | 10 | 0,5 | 10 | ||
| ВА-10Т - Д- 1(Г)-20 | 10 | 1 | 20 | ||
| ВА-15 Т - Д- 1(Г)-10 | 15 | 0,5 | 10 | ||
| ВА-15 Т - Д- 1(Г)-20 | 15 | 1 | 20 | ||
| ВА-20Т - Д- 1(Г)-10 | 20 | 0,5 | 10 | ||
| ВА-20Т - Д- 1(Г)-20 | 20 | 1 | 20 | ||
| ВА-30Т - Д- 1(Г)-10 | 30 | 0,5 | 10 | ||
| ВА-30Т - Д- 1(Г)-20 | 30 | 1 | 20 | ||
| ВА-50Т - Д- 1(Г)-20 | 50 | 1 | 20 | ||
| ВА-80Т - Д- 1(Г)-20 | 80 | 1 | 20 | ||
| ВА-3Т-Д-2(Г)-5 | 3 | 0,05 | 5 | 2 | С, D, Е |
| ВА-8Т-Д-2(Г)-10 | 8 | 0,1 | 10 | ||
| ВА-10Т-2(Г)-20 | 10 | 0,2 | 20 | ||
| ВА-15 -Д-2(Г)-20 | 15 | 0,2 | 20 | ||
| ВА-20Т - Д-2(Г)-20 | 20 | 0,2 | 20 | ||
| ВА-30Т - Д-2(Г)-50 | 30 | 0,5 | 50 | ||
| ВА-50Т-Д-2(Г)-50 | 50 | 0,5 | 50 | ||
| ВА-80Т-Д-5(Г)-100 | 80 | 1 | 100 | 5 | D, Е |
| ВА-100Т-Д-5(Г)-100 | 100 | 1 | 100 | ||
| ВА-150Т - Д- 10(Г)-200 | 150 | 2 | 200 | 10 | Е, F |
| ВА-200Т - Д- 10(Г)-200 | 200 | 2 | 200 |
Максимальное значение измеренной полной массы ТС, т ..........................................Мах-n, где n -
число осей ТС
Значения нагрузок, пределов допускаемых погрешностей при статическом взвешивании при увеличивающихся или уменьшающихся нагрузках при определении полной массы ТС должны соответствовать указанным в таблице 6.
Таблица 6 - Метрологические характеристики
| Класс точности при определении полной массы ТС | Нагрузка m, выраженная в ценах деления d | Пределы допускаемых погрешностей | |
| при первичной поверке | при периодической поверке | ||
| 0,5; 1 | От 50 до 500 включ. | ±0,5d | ±1d |
| Св. 500 до 2000 включ. | ±1d | ±2d | |
| Св. 2000 до 5000 включ. | ±1,5d | ±3d | |
| 2; 5; 10 | От 10 до 50 включ. | ±0,5d | ±1d |
| Св. 50 до 200 включ. | ±1d | ±2d | |
| Св. 200 до 1000 включ. | ±1,5d | ±3d | |
МРЕ при определении полной массы ТС в движении не превышают большего из следующих значений:
а) рассчитанному в соответствии с таблицей 7 и округленного до ближайшего значения цены деления;
б) 1dn - при первичной поверке, 2dn - при периодической поверке, где n - число осей при суммировании.
Таблица 7 - Метрологические характеристики
| Класс точности при определении полной массы ТС по ГОСТ 33242-2015 | Процент от условно истинного значения полной массы ТС | |
| при первичной поверке | при периодической поверке | |
| 0,5 | ±0,25 | ±0,5 |
| 1 | ±0,5 | ±1,0 |
| 2 | ±1,0 | ±2,0 |
| 5 | ±2,5 | ±5,0 |
| 10 | ±5,0 | ±10,0 |
Пределы допускаемой погрешности (МPЕ) при определении нагрузки на одиночную ось двухосного контрольного ТС с жесткой рамой в движении не превышают большего из следующих значений:
а) значения в соответствии с таблицей 8, округленного до ближайшего значения цены деления;
б) 1d - при первичной поверке, 2d - при периодической поверке.
Таблица 8 - Метрологические характеристики
| Класс точности при определении нагрузки на одиночную ось по ГОСТ 33242-2015 | Процент от условно истинного значения статической эталонной нагрузки на одиночную ось | |
| при первичной поверке | при периодической поверке | |
| В | ±0,5 | ±1,0 |
| C | ±0,75 | ±1,5 |
| D | ±1,0 | ±2,0 |
| Е | ±2,0 | ±4,0 |
| F | ±4,0 | ±8,0 |
Пределы допускаемого отклонения (MPD) от скорректированного среднего значения нагрузки на ось или от скорректированного среднего значения на группу осей для всех типов контрольных ТС кроме контрольного двухосного ТС с жесткой рамой в движении не превышают большего из следующих значений:
а) значения в соответствии с таблицей 9, округленного до ближайшего значения цены деления;
б) 1dn - при первичной поверке, 2dn - при периодической поверке, где n - число осей в группе, для одиночных осей n = 1.
Таблица 9 - Метрологические характеристики
| Класс точности при определении нагрузки на одиночную ось или группу осей по ГОСТ 33242-2015 | Процент от скорректированного среднего значения нагрузки на одиночную ось или скорректированного среднего значения нагрузки на группу осей | |
| при первичной поверке | при периодической поверке | |
| В | ±1,0 | ±2,0 |
| C | ±1,5 | ±3,0 |
| D | ±2,0 | ±4,0 |
| Е | ±4,0 | ±8,0 |
| F | ±8,0 | ±16,0 |
Таблица 10 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Максимальная рабочая скорость (Vmax), км/ч, не более | 9 |
| Направление движения при взвешивании | двустороннее |
| Диапазон рабочей температуры терминалов (п. 3.9.2.2 ГОСТ OIML R 76-1-2011 и п. 4.7.1.1 ГОСТ 33242-2015), °С: | от -30 до +40 |
| Особый диапазон рабочих температур, °С, для ГПУ с датчиками: - типа С16А - типа R, В - типа ELС | от -50 до +50 от -30 до +50 от -30 до +40 |
| Параметры электрического питания от источника постоянного тока (аккумуляторной батареи или сетевого адаптера): - напряжение (номинальное), В, для весов с терминалами: - М0601 - М0808 | 12 24 |
| Потребляемая мощность, В-A, не более | 300 |
| Время прогрева весов, мин, не менее | 15 |
| Количество весовых платформ | от 1 до 10 |
| Габаритные размеры платформы ГПУ весов, мм: - длина - ширина - высота | от 400 до 40000 от 500 до 10000 от 80 до 1200 |
| Масса ГПУ весов, кг, не более | 35000 |
| Средняя наработка на отказ, ч | 24000 |
| Средний срок службы, лет | 15 |
наносится на титульный лист Руководства по эксплуатации типографским способом и на табличку, прикрепленную на ГПУ фотохимическим способом.
Таблица 11 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы автомобильные (исполнение по заказу) | ВА | 1 |
| Руководство по эксплуатации | ВА.00.000РЭ | 1 |
осуществляется
- при статическом взвешивании по ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» (приложение ДА. Методика поверки весов);
- при взвешивании в движении по ГОСТ 8.646-2015 «ГСИ. Весы автоматические для взвешивания транспортных средств в движении и измерения нагрузки на оси. Методика поверки».
Основные средства поверки:
Рабочий эталон единицы массы 4-го разряда по ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы» гири номинальной массой от 2 до 20 кг; от 200 до 5000 кг, класса точности М1 и М1-2 по ГОСТ OIML 111-1-2009. «Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на пломбы, как показано на рисунке 4.
приведены в эксплуатационной документации.
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть Метрологические и технические требования. Испытания
ГОСТ 33242-2015 Весы автоматические для взвешивания транспортных средств в движении и измерения нагрузки на оси. Общие требования и методы испытаний
ГОСТ 8.646-2015 ГСИ Весы автоматические для взвешивания транспортных средств в движении и измерения нагрузки на оси. Методика поверки
ГОСТ 8.021-2015 ГСИ Государственная поверочная схема для средств измерения массы ТУ 28.29.3-010-33691611-2017 Весы автомобильные ВА. Технические условия
