| Номер в госреестре | 66899-17 |
| Наименование СИ | Угломеры с нониусом |
| Обозначение типа СИ | 4 |
| Изготовитель | АО Кировский завод "Красный инструментальщик" (Крин), г.Киров |
| Год регистрации | 2017 |
| Срок свидетельства | 09.03.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Угломеры с нониусом типа 4 (далее по тексту - угломеры), предназначены для измерений наружных углов от 0° от 180° контактным методом.
Принцип действия угломеров основан на совмещении линеек основания и нониуса с измеряемыми поверхностями и непосредственном отсчете показаний размера измеряемого угла по шкале угломера.
Угломер состоит из основания, которое представляет собой полудиск со шкалой углов. На оси основания установлена линейка с нониусом, которая закрепляется в требуемом положении стопорной гайкой.

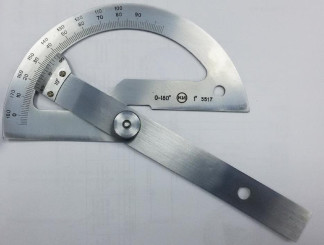

Общий вид угломеров представлен на рисунке 1.
(ки) - Товарный знак «АО КЗ «Красный инструментальщик» наносится на паспорт угломеров типографским методом, на основание угломера и на крышку футляра (чехла) краской или методом лазерной маркировки.
отсутствует.
Таблица 1 - Диапазон измерений наружных углов, значение отсчета по нониусу, пределы допускаемой абсолютной погрешности измерений угломеров как при незатянутом, так и при затянутом стопоре при температуре окружающего воздуха от плюс 15 до плюс 25 °С и относительной влажности до 80 %, а также параметр шероховатости измерительных поверхностей_
| Наименование характеристики | Значение |
| Диапазон измерений наружных углов, ..,° | От 0 до 180 |
| Значение отсчета по нониусу, . ' | 10 |
| Цена деления шкалы основания, .° | 1 |
| Пределы допускаемой абсолютной погрешности, .' | ±10 |
| Параметр шероховатости измерительных поверхностей Ra по ГОСТ 2789-73, мкм, не более | 0,2 |
Таблица 2 - Допуски плоскостности и прямолинейности измерительных поверхностей угломеров_
| Длина измерительных поверхностей, мм | Допуск плоскостности и прямолинейности, мкм, не более |
| От 0 до 100 включ. | 3 |
| Св. 100 до 150 включ. | 4 |
| Св. 150 до 200 включ. | 5 |
| Св. 200 | 6 |
Таблица 3 - Допуски параллельности измерительных поверхностей нониуса угломера
| Длина измерительных поверхностей, мм | Допуск параллельности, мкм, не более |
| От 0 до 100 включ. | 6 |
| Св. 100 до 150 включ. | 8 |
| Св. 150 до 200 включ. | 10 |
| Св. 200 | 12 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры угломеров, мм, не более: | |
| - высота | 35 |
| - ширина | 190 |
| - длина | 260 |
| Масса, кг, не более | 0,4 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | От +15 до +25 |
| - относительная влажность, %, не более | 80 |
| Средний срок службы, лет | 5 |
наносится на титульный лист паспорта типографским методом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Угломер | - | 1 шт. |
| Футляр (чехол) | - | 1 шт. |
| Паспорт | 4УМ.000 ПС | 1 экз. |
осуществляется по документу МИ 2131-90 «ГСИ. Угломеры с нониусом. Методика поверки». Основное средство поверки:
- меры плоского угла призматические 2-го класса точности по ГОСТ 2875-88. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к угломерам с нониусом типа 4
ГОСТ 5378-88 Угломеры с нониусом. Технические условия.
