Назначение
Аппараты испытания диэлектриков АИСТ (далее - аппараты) предназначены для воспроизведения высокого напряжения постоянного тока, напряжения переменного тока промышленной частоты, напряжения переменного тока сверхнизкой частоты (СНЧ) при испытаниях и диагностировании изоляции силовых кабелей и твердых диэлектриков.
Описание
Принцип действия аппаратов основан на преобразовании напряжения питания в высокое напряжение переменного тока с помощью высоковольтного трансформатора, выпрямлении этого напряжения с помощью однополупериодного выпрямителя, а также периодической коммутации выпрямленного напряжения и индуктивно-емкостной цепи.
Аппараты выпускаются в виде ряда модификаций: АИСТ 10, АИСТ 50М, АИСТ 50/70, АИСТ 50/70М, АИСТ 100 (АИСТ 100/20) (с маслонаполненным трансформатором); АИСТ 100М (АИСТ 100/20М) (с «сухим» трансформатором), АИСТ 100М(0) (АИСТ 100/20М(0) (с элегазовым трансформатором), АИСТ СНЧ 30, АИСТ СНЧ 36, отличающихся видом и диапазоном выходного напряжения, пределами измерения выходного тока, габаритами, массой.
Аппараты могут функционировать как в ручном, так и в автоматическом режимах
работы.
Основные узлы аппаратов: пульт управления, высоковольтный блок.
Пульт управления с помощью соединительного кабеля соединяется с блоком высоковольтным. Пульт управления является единым для всех модификаций аппаратов. Высоковольтные блоки имеют различную конструкцию, в зависимости от выходного напряжения аппарата.
Пульт управления содержит модуль управления, регулирующий автотрансформатор с электроприводом, элементы коммутации, схему питания и модуль управления.
Микроконтроллер с встроенными АЦП и ЦАП, входящий в модуль управления, управляет алгоритмами включения, регулирования (для автоматического режима) и отключения высокого напряжения, проводит «оцифровку» выходного напряжения и тока, поступающих от высоковольтного делителя и токоизмерительного резистора, вычисляет средние и амплитудные значения напряжения и тока, и выводит вычисленные значения на цифровые и стрелочные индикаторы панели управления.
Высоковольтный блок содержит высоковольтные трансформаторы, выходы которых через выпрямители и коммутаторы подключены к высоковольтному выводу. Вторые выводы высоковольтных трансформаторов заземлены через токоизмерительный резистор.
К высоковольтному выводу подключен измерительный делитель высокого напряжения.
В высоковольтном блоке имеется разрядный резистор для автоматического разряда высоковольтного вывода и испытуемого объекта, при выключении высокого напряжения.
В аппаратах применена схема защиты от токов перегрузки и короткого замыкания, а также схема защиты от перенапряжения. При достижении заданных характеристик схема отключает высокое напряжение. Разряд высоковольтного вывода аппарата и испытуемого объекта, при снятии напряжения, осуществляется разрядным резистором высоковольтного трансформатора, а также с помощью штанги переносного заземления (в комплект поставки не входит).

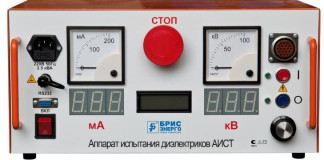

Конструктивно пульт управления выполнен в корпусе настольного исполнения. Блок высоковольтный может быть выполнен в виде бака, заполненного маслом, «сухого» трансформатора, элегазового трансформатора.
Для предотвращения несанкционированного доступа к внутренним частям приборов винты крепления корпусов блоков пломбируются.
Аппараты относятся к ремонтируемым и восстанавливаемым изделиям.
Технические характеристики
Наименование характеристики
|
Значение для модификаций
|
АИСТ 10
|
АИСТ 50М
|
АИСТ 50/70
|
АИСТ 50/70М
|
АИСТ 100
|
АИСТ 100/20
|
Диапазон воспроизведения
- напряжения постоянного тока, кВ; 1)
- напряжения переменного тока частотой 50 Гц, кВ; 2)
- напряжения переменного тока частотой 0,01 - 0,1 Гц, кВ 3)
|
нет от 0,1 до 10 нет
|
нет от 1 до 50 нет
|
от 1 до 70 от 1 до 50 нет
|
от 1 до 70 от 1 до 50 нет
|
нет от 2 до 100 нет
|
нет от 2 до 100 нет
|
Диапазон измерений
- силы постоянного тока, мА 4)
- силы переменного тока, мА 2)
|
нет от 1 до 200
|
нет от 1 до 50
|
от 1 до 25 от 1 до 50
|
от 1 до 25 от 1 до 50
|
нет от 1 до 100
|
нет от 1 до 200
|
Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного и переменного тока, В
|
±(0,03-U + 1 е.м.р.) (для цифровых индикаторов)
|
Пределы допускаемой основной абсолютной погрешности измерения силы постоянного и переменного тока, мА
|
±(0,03-I + 1 е.м.р.) (для цифровых индикаторов)
|
Пределы допускаемой дополнительной абсолютной погрешности в диапазоне рабочих температур
|
не более половины предела допускаемой основной погрешности на каждые 10 °С по отношению к
нормальным значениям температур
|
Параметры электрического питания
- напряжение переменного тока, В
- частота переменного тока, Гц
|
220±22
50
|
Габаритные размеры, мм, (длинахширинахвысота)
- пульт управления;
- блок высоковольтный
|
390x390x185
280x160x320
|
390x390x185
330x280x510
|
390x390x185
360x460x750
|
390x390x185
330x280x510
|
390x390x185
450x450x1130
|
390x390x185
450x450x1130
|
Масса, кг
- пульт управления;
- блок высоковольтный
|
13
16
|
13
25
|
13
41
|
13
25
|
3
190
|
3
190
|
Нормальные условия применения:
|
|
|
|
|
|
|
- температура окружающего воздуха, °С
|
|
|
20±5
|
|
|
- относительная влажность воздуха, %
|
|
|
от 30 до 80
|
|
|
- атмосферное давление, кПа
|
|
|
от 84 до 106
|
|
|
Рабочие условия применения:
|
|
|
|
|
|
|
- температура окружающего воздуха, °С
|
|
|
от минус 10 до плюс 40
|
|
|
- относительная влажность воздуха, %
|
|
|
до 90 при 30 °С
|
|
|
- атмосферное давление, кПа
|
|
|
от 84 до 106,7
|
|
|
Примечание: 1) - отрицательной полярности;
2) - среднеквадратическое значение;
3) - амплитудное значение;
4)
- среднее значение;
U - воспроизводимое значение напряжения, В;
I - измеренное значение силы тока, мА; е.м.р. - единиц младшего разряда.
Таблица 2 - Метрологические и технические характеристики (продолжение)
Наименование характеристики
|
Значение для модификаций
|
АИСТ 100М
|
АИСТ 100/20М
|
АИСТ 100М(0)
|
АИСТ
100/20М(0)
|
АИСТ СНЧ 30
|
АИСТ СНЧ 36
|
Диапазон воспроизведения
- напряжения постоянного тока, кВ; 1)
- напряжения переменного тока частотой 50 Гц, кВ; 2)
- напряжения переменного тока частотой 0,01 - 0,1 Гц, кВ3)
|
нет от 2 до 100 нет
|
нет от 2 до 100 нет
|
нет от 2 до 100 нет
|
нет от 2 до 100 нет
|
от 2 до 30 нет от 2 до 30
|
от 2 до 36 нет от 2 до 36
|
Диапазон измерений
- силы постоянного тока, мА 4)
- силы переменного тока, мА 2)
|
нет от 1 до 100
|
нет от 1 от 200
|
нет от 1 до 100
|
нет от 1 до 200
|
от 1 до 15 нет
|
от 1 до 15 нет
|
Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного и переменного тока, В
|
±(0,03-U + 1 е.м.р.) (для цифровых индикаторов)
|
Пределы допускаемой основной абсолютной погрешности измерения силы постоянного и переменного тока, мА
|
±(0,03-I + 1 е.м.р.) (для цифровых индикаторов)
|
Пределы допускаемой дополнительной абсолютной погрешности в диапазоне рабочих температур
|
не более половины предела допускаемой основной погрешности на каждые 10 °С по отношению к
нормальным значениям температур
|
Параметры электрического питания
- напряжение переменного тока, В
- частота переменного тока, Гц
|
220±22
50
|
Г абаритные размеры, мм, (длинахширина (или диаметр) ^высота)
- пульт управления;
- блок высоковольтный
|
390x390x185
350x370x960
|
390x390x185
350x370x1000
|
390x390x185
380x1000
|
390x390x185
450x1000
|
390x390x185
360x460x750
|
390x390x185
360x460x750
|
Масса, кг
- пульт управления;
- блок высоковольтный
|
3
85
|
3
90
|
3
65
|
3
77
|
13
49
|
13
49
|
Нормальные условия применения:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %
- атмосферное давление, кПа
|
20±5 от 30 до 80 от 84 до 106
|
Рабочие условия применения:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %
- атмосферное давление, кПа
|
от минус 10 до плюс 40 до 90 при 30 °С от 84 до 106,7
|
Примечание: 1) - отрицательной полярности;
2) - среднеквадратическое значение;
3) - амплитудное значение;
4)
7 - среднее значение;
U - воспроизводимое значение напряжения, В;
I - измеренное значение силы тока, мА; е.м.р. - единиц младшего разряда.
Знак утверждения типа
наносится методом трафаретной печати на лицевую панель приборов и типографским способом на титульный лист руководства по эксплуатации и паспорта.
Комплектность
Таблица 3 - Комплектность
Наименование
|
Количество
|
Примечание
|
Пульт управления
|
1 шт.
|
|
Блок высоковольтный
|
1 шт.
|
|
Кабель соединительный
|
1 шт.
|
|
Кабель сетевого питания
|
1 шт.
|
|
Кабель заземления
|
1 (3) шт.
|
3 - только для установок АИСТ 100М и АИСТ 100М^)
|
Блок управления ЛАТР (в комплекте с ЛАТР)
|
1 шт.
|
Для установок АИСТ 100, АИСТ 100/20, АИСТ 100М, АИСТ 100/20М, АИСТ 100М^), АИСТ 100/20М^)
|
Высоковольтный выпрямитель
|
1 шт.
|
Для установки АИСТ 50/70М.
По дополнительному заказу для установок АИСТ 100, АИСТ 100/20, АИСТ 100М, АИСТ 100/20М, АИСТ 100М^), АИСТ 100/20М^)
|
Руководство по эксплуатации и паспорт
|
1 экз.
|
|
Методика поверки
|
1 экз.
|
|
Поверка
осуществляется по документу МП 64708-16 «Аппараты испытания диэлектриков АИСТ. Методика поверки», утвержденному ФГУП «ВНИИМС» 16.05.2016 г.
Основные средства поверки: делитель напряжения ДН-100э (Госреестр № 54883-13); измеритель постоянных и переменных напряжений ИПН-2э (Госреестр № 26301-14); вольтметр универсальный цифровой GDM-78255A (Госреестр № 38428-08).
Знак поверки в виде наклейки наносится на лицевую панель корпуса пульта управления.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
1 ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
2 ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
3 ТУ 4221-002-60532022-16 Аппараты испытания диэлектриков АИСТ. Технические условия.
