| Номер в госреестре | 61494-15 |
| Наименование СИ | Счетчики газа объемные диафрагменные |
| Обозначение типа СИ | СГК |
| Изготовитель | АО "ВПО "Точмаш", г.Владимир |
| Год регистрации | 2015 |
| Срок свидетельства | 01.09.2021 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики газа объемные диафрагменные СГК (далее счетчики) предназначены для измерений прошедшего через них объема газа (природного газа по ГОСТ 5542-2014, сжиженного газа по ГОСТ 20448-90 и других газов, не агрессивных к материалам счетчика).
Счетчики состоят из корпуса, измерительного блока и отсчетного устройства. Измерительный блок состоит из двух камер со встроенными мембранами, поступательное движение которых преобразуется кривошипно-шатунным механизмом во вращательное и передается счетному устройству при помощи передающего валика.
Отсчетное устройство - роликовое. Мембраны изготавливаются из синтетического материала. Корпус изготавливается из листовой стали с дальнейшей окраской.
Счетчики оснащены устройством, препятствующим обратному вращению отсчетного механизма.

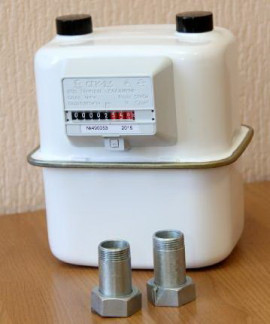

Для удобства монтажа счетчики выпускаются левостороннего исполнения - подача газа производится слева направо и правостороннего исполнения - подача газа справа налево. Внешний вид счетчика представлен на рисунке 1.
| Наименование параметра | Типоразмер счетчика | ||
| СГК-1,6 | СГК-2,5 | СГК-4 | |
| Максимальный расход, Омакс, м3/ч | 2,5 | 4 | 6 |
| Номинальный расход, Оном, м3/ч | 1,6 | 2,5 | 4 |
| Минимальный расход, Омин, м3/ч | 0,016 | 0,025 | 0,04 |
| Пределы допускаемой относительной погрешности счетчика при нормальных условиях при выпуске из производства и после ремонта в диапазоне расходов от Омин до 0,1Оном, %, не более от 0,1Оном до Омакс включительно, %, не более | ± 3 ± 1,5 | ||
| Порог чувствительности, м3/ч, не более | 0,002Оном | ||
| Пределы допускаемой относительной погрешности для счетчика в процессе эксплуатации (в обращении) в диапазоне расходов от Омин до 0,1Оном, %, не более от 0,1Оном до Омакс включительно, % не более | ± 5 ± 3 | ||
| Изменение относительной погрешности счетчиков, вызванное отклонением температуры измеряемого газа от нормальной при изменении температуры на 1 °С, %, не более | 0,45 | ||
| Максимальное избыточное рабочее давление, кПа | 50 | ||
| Потеря давления, Па, при Омакс, не более | 200 | ||
| Емкость отсчетного устройства, м3 | 99999,999 | ||
| Цена деления отсчетного устройства, м3 (дм3) | 0,0002 (0,2) | ||
| Диапазон температуры рабочей и окружающей среды, °С | от -40 до +60 | ||
| Г абаритные размеры, мм | 193х172,5х220 | ||
| Межцентровое расстояние между штуцерами, мм | 110+5 | ||
| Параметры резьбы входного и выходного штуцеров, мм (дюйм) | М30х2 (G1-B ГОСТ 6357-81) | ||
| Масса, кг, не более | 2,0 | ||
| Срок службы, лет, не менее | 20 | ||
наносится на крышку счетного устройства методом литья под давлением или на шильдик методом сеткографии и на титульный лист паспорта типографским методом.
Таблица 2
| Наименование | Количество | Примечания |
| Счетчик газа объемный диафрагменный СГК-1,6 (СГК-2,5 СГК-4) | 1 | В соответствии с заказом |
| Комплект монтажных частей | 1 | По заказу потребителя |
| Паспорт ЫШ2 833 021 ПС | 1 | |
| Методика поверки ЫШ 2.833.021-01МП | 1 | На поставляемую партию |
осуществляется в соответствии с документом ЫШ 2.833.021-01МП "ГСИ. Счетчики газа объемные диафрагменные СГК. Методика поверки", утвержденным ФГУП "ВНИИМС"
16.07.2015 г.
Основное поверочное оборудование:
- поверочная установка П1062-01 с погрешностью не более ±0,5 % регистрационный №19677-00 в Государственном реестре средств измерений;
- барометр-анероид метрологический БАММ-1, цена деления - 100 Па, погрешность ±200 Па по ТУ25-11.15135;
- термометр с ценой деления 1 °С и диапазоном измерения температур от 0 до 100 °С по ГОСТ 28498-90.
изложены в паспорте ЫШ2.833.021 ПС.
Нормативные и технические документы, устанавливающие требования к счетчикам газа объемным диафрагменным СГК
1. ГОСТ Р 50818-95 «Счетчики газа объемные диафрагменные. Общие технические требования и методы испытаний»;
2. ЫШ2.833.021 ТУ «Счетчики газа объемные диафрагменные СГК».
| Зарегистрировано поверок | 3814 |
| Поверителей | 64 |
| Актуальность данных | 26.07.2025 |
