| Номер в госреестре | 60307-15 |
| Наименование СИ | Ключи динамометрические предельные |
| Обозначение типа СИ | NORGAU серии NTW |
| Изготовитель | Компания "William Tools Co., Ltd.", Тайвань |
| Год регистрации | 2015 |
| Срок свидетельства | 01.04.2020 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Ключи динамометрические предельные NORGAU серии NTW предназначены для измерений крутящего момента силы при затяжке резьбовых соединений.
Принцип действия ключей динамометрических предельных NORGAU серии NTW заключается в том, что под действием приложенной к рукоятке ключа силы, при достижении заранее установленного значения крутящего момента силы ключ издает щелчок, что указывает на достижение установленного крутящего момента силы.
Конструктивно ключи динамометрические предельные NORGAU серии NTW состоят из корпуса, рукоятки, основной шкалы с указателем значений крутящего момента силы, нониуса, фиксатора, предельного механизма. Внутри корпуса расположен механизм регулировки значения крутящего момента силы и предельный механизм, который срабатывает при достижении установленного значения крутящего момента силы.
Конструкция ключей динамометрических предельных NORGAU серии NTW обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.
Ключи динамометрические предельные NORGAU серии NTW выпускаются в тринадцати модификациях, отличающихся диапазоном измерений крутящего момента силы, ценой деления шкалы, габаритными размерами, размером присоединительного элемента.
Буквенное обозначение в структуре серии обозначает: R - ключи со встроенной трещоткой, I - ключи с присоединительным гнездом под различные сменные насадки.

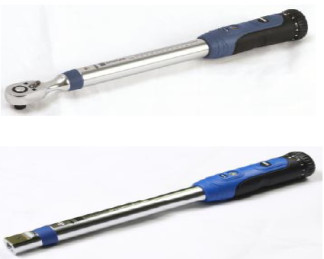

Общий вид ключей динамометрических предельных NORGAU серии NTW представлен на рисунке 1.
Метрологические и технические характеристики ключей динамометрических предельных NORGAU серии NTW приведены в таблице 1.
Таблица 1
| Модификация | Диапазон измерений крутящего момента силы, Н-м | Пределы относительной погрешности измерений крутящего момента силы, % | Цена деления шкалы, Нм | Размер присое динительных элементов, мм | Габаритные размеры длина х ширина, мм, не более | |
| NTW21-002R | 5- | -25 | ±4 | 0,1 | 6,35 х 6,35 | 323 х 23 |
| NTW22-010R | 20- | -100 | 0,5 | 9,5 х 9,5 | 400 х 32 | |
| NTW23-010R | 20- | -100 | 0,5 | 12,7 х 12,7 | 400 х 32 | |
| NTW23-020R | 40- | -200 | 0,5 | 12,7 х 12,7 | 517 х 42 | |
| NTW23-034R | 60- | -340 | 1,0 | 12,7 х 12,7 | 620 х 42 | |
| NTW24-034R | 60- | -340 | 1,0 | 19,05 х 12,7 | 620 х 42 | |
| NTW24-055R | 110-550 | 2,5 | 19,05 х 12,7 | 865 х 58 | ||
| NTW24-075R | 150-750 | 2,5 | 19,05 х 12,7 | 1070х 58 | ||
| NTW25-075R | 150-750 | 2,5 | 25,4 х 12,7 | 1070х 58 | ||
| NTW25-100R | 200- | -1000 | 2,5 | 25,4 х 12,7 | 1235х67 | |
| NTW23-010I | 20- | -100 | 0,5 | 9х12 | 356 х 42 | |
| NTW24-020I | 40- | -200 | 0,5 | 14х18 | 472 х 42 | |
| NTW24-034I | 60- | -340 | 1,0 | 14х18 | 572 х 42 | |
Наработка на отказ, циклов, не менее 5000;
Условия эксплуатации:
- температура окружающего воздуха, °С 20±10;
- относительная влажность воздуха, % 60±20.
Наносится на боковую поверхность корпуса ключей динамометрических предельных NORGAU серии NTW в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
1. Ключ динамометрический предельный NORGAU серии NTW.....................1шт.
2. Руководство по эксплуатации (РЭ)........................................................1шт.
3. Дополнительные адаптеры...........................................по отдельному заказу
осуществляется по документу МИ 2593-2000 «Государственная система обеспечения единства измерений. Ключи моментные. Методика поверки».
Основные средства поверки:
- установки для поверки моментных ключей и измерители крутящего момента силы 2-го разряда по ГОСТ Р 8.752-2011, относительная погрешность ±1 %.
Приведены в документе «Ключи динамометрические предельные NORGAU серии NTW. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к ключам динамометрическим предельным NORGAU серии NTW
- ГОСТ Р 8.752-2011 «ГСИ. Государственная поверочная схема средств измерений крутящего момента силы»;
- Техническая документация компании «William Tools Co., Ltd», Тайвань.
- при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям, установленным законодательством Российской Федерации о техническом регулировании.
Компания «William Tools Co., Ltd», Тайвань. Адрес: No 8, Keya Rd, CTSP, Taichung 42881, тел.: 886-4-25658358, факс 886-4-25658359
