Микрометры МЗ, МЛ, 59929-15

Микрометры МЗ, МЛ (далее микрометры) предназначены для измерений наружных линейных размеров изделий.

Документы

Карточка СИ

Номер в госреестре	59929-15
Наименование СИ	Микрометры
Обозначение типа СИ	МЗ, МЛ
Изготовитель	"MICRONTOOLS S.P.O.", Чехия
Год регистрации	2015
Срок свидетельства	13.02.2020
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Микрометры МЗ, МЛ (далее микрометры) предназначены для измерений наружных линейных размеров изделий.

Микрометры зубомерные МЗ предназначены для измерения длины общей нормали зубчатых колес с модулем от 1 мм.

Микрометры листовые МЛ предназначены для измерения толщины листового металла, бумаги, пластика, резины.

Описание

В микрометрах применен абсолютный метод измерений: измеряется линейное перемещение измерительного стержня от исходного положения.

Конструктивно микрометры состоят из скобы и установленных на ней микрометрической головки и пятки.

Микрометры имеют две модификации: зубомерные МЗ и листовые МЛ, все с отсчетом по делениям стебля и барабана микрометрической головки. Микрометры МЗ имеют - 12 типономиналов, микрометры МЛ - 2 типономинала, различающихся диапазонами и погрешностями измерений.

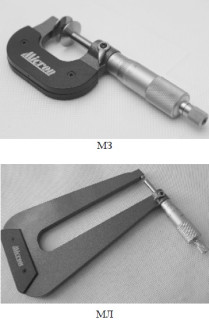

Фотографии общего вида микрометров представлены на рис. 1.

МЛ

Микрометры МЗ___

Диапазон измерений, мм	Цена деления, мм	Пределы допускаемой абсолютной погрешности измерений, мм
0-25		±0,015
25-50		±0,015
50-75		±0,020
75-100		±0,020
100-125
125-150	0,01	±0,025
150-175	0,01	±0,025
175-200
200-225
225-250		±0,035
250-275		±0,035
275-300

Условия эксплуатации:

- температура окружающей среды, °С 20±10.

- относительная влажность воздуха,%, не более 80 при температуре 25 °С.

Микрометры МЛ

Диапазон измерений, мм	Цена деления, мм	Пределы допускаемой абсолютной погрешности измерений, мм
0-25	0,01	±0,004
25-50	0,01	±0,004

Условия эксплуатации

- температура окружающей среды, °С 20±5,

- относительная влажность воздуха,%, не более 80 при температуре 25 °С.

Знак утверждения типа

Знак утверждения типа наносят на микрометр методом наклейки и на титульный лист паспорта типографским способом.

Комплектность

В комплект поставки микрометров входят:

1. Микрометр.

2. Ключ.

3. Мера установочная (для микрометров с верхним пределом измерений 50 мм и более).

4. Футляр.

5. Паспорт.

6. Методика поверки.

Поверка

осуществляется по методике поверки МП 06/007-14 «Микрометры МЗ, МЛ. Методика поверки», утвержденной ФБУ «ЦСМ Московской области» 04 декабря 2014 г.

Основные средства поверки:

- меры длины концевые плоскопараллельные по ГОСТ 9038-90, 4 разряд по ГОСТ Р 8.763-2011.

Сведения о методах измерений

Методики (методы) измерений приведены в паспортах «Микрометры зубомерные МЗ», «Микрометры листовые МЛ».

лист № 3 всего листов 3

Нормативные и технические документы, устанавливающие требования к микрометрам МЗ, МЛ

1. ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.

2. Техническая документация изготовителя.

Рекомендации к применению

- выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
