| Номер в госреестре | 59811-15 |
| Наименование СИ | Весы электронные лабораторные |
| Обозначение типа СИ | CBL, CBX/CBW |
| Изготовитель | "CAS Corporation", Республика Корея |
| Год регистрации | 2015 |
| Срок свидетельства | 06.12.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы электронные лабораторные CBL, CBX/CBW (далее весы) предназначены для определения массы различных грузов.
Конструктивно весы выполнены в едином корпусе и состоят из грузоприемного устройства, грузопередающего устройства и весоизмерительного устройства с показывающим устройством.

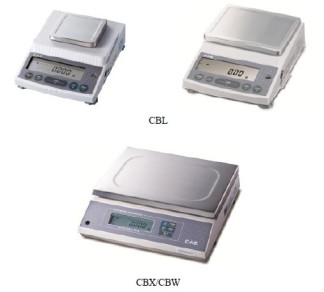

Общий вид представлен на рисунке 1.
Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся соответственно массе взвешиваемого груза, преобразуется в цифровой код, обрабатывается, и измеренное значение массы выводится на дисплей.
Модификации весов CBL имеют обозначения вида CBL X1X2, где Х1 - обозначение максимальной нагрузки (Max) в граммах;
X2 - S - стандартная модификация или H - модификация с увеличенным числом поверочных делений.
Модификации весов CBX/CBW имеют обозначения вида CBXiX2KX3, где Xi - X - модификация без встроенного юстировочного груза или W - модификация со встроенным юстировочным грузом;
X2 - обозначение максимальной нагрузки (Max) в килограммах.
X3 - S - стандартная модификация или H - модификация с увеличенным числом поверочных делений.
Значение максимальной нагрузки Max, минимальной нагрузки Min, поверочного интервала е, действительной цены деления (шкалы) d, диапазона уравновешивания тары, специальные пределы температуры указываются на маркировочной табличке весов.
Знак поверки в виде наклейки наносится на корпус весов с лицевой стороны.
Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым.
Идентификационным признаком ПО служит номер версии, который отображается в меню весов при нажатии определённой комбинации клавиш.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой. Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО также не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».
Идентификационные данные ПО приведены в таблице i.
Таблица 1
| Мо- дифи кации весов | Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| CBL | CBL Firmware | - | 2.02, 2.03, 2.04 | - | - |
| CBX/ CBW | CBX/CBW Firmware | - | 1.01:XX, 1.02:XX 1.03:XX | - | - |
• Примечание - Идентификационное наименование программного обеспечения, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.
| Наименование характеристик | Обозначение модификаций | |||||
| CBL 120H | CBL 220H | CBL 320H | CBL 1200H | CBL 2200H | CBL3200H | |
| Max, г | 120 | 220 | 320 | 1200 | 2200 | 3200 |
| Min, г | 0,02 | 0,5 | ||||
| Действительная цена деления, d, г | 0,001 | 0,01 | ||||
| Поверочный интервал, е, г | 0,01 | 0,1 | ||||
| Число поверочных делений (n) | 12000 | 22000 | 32000 | 12000 | 22000 | 32000 |
| Пределы допускаемой погрешности при первичной поверке 0<да<5000е 5000е<да< 20000е 20000е<да<100000е | ±0,5е ±1е ±1,5е | |||||
| Диапазон уравновешивания тары | 100 % Max | |||||
| Диапазон температур, °C | +5 ... +40 | |||||
| Электрическое питание | 110/220 В; 50/60 Гц | |||||
| Г абаритные размеры, мм | 170x240x114 | 170x240x75 | ||||
| Масса, кг | 2,2 | |||||
Таблица 3
| Наименование характеристик | Обозначение модификаций | ||||
| CBL 620S | CBL 2200S | CBL 3200S | CBL 220S | CBL 320S | |
| Max, г | 620 | 2200 | 3200 | 220 | 320 |
| Min, г | 0,5 | 2 | 0,2 | ||
| Действительная цена деления, d, г | 0,01 | 0,1 | 0,01 | ||
| Поверочный интервал, е, г | 0,1 | 1 | 0,1 | ||
| Число поверочных делений (n) | 6200 | 2200 | 3200 | 2200 | 3200 |
| Пределы допускаемой погрешности при первичной поверке 0<да<500е 500е<да< 2000е 2000е<да<10000е | ±0,5е ±1е ±1,5е | ||||
| Диапазон уравновешивания тары | 100% Max | ||||
| Диапазон температур, °C | +5 ... +40 | ||||
| Электрическое питание | 110/220 В; 50/60 Гц | ||||
| Г абаритные размеры, мм | 360x355x125 | ||||
| Масса, кг | 2,2 | ||||
| Наименование характеристик | Обозначение модификаций | ||||
| CBX12KH CBW12KH | CBX22KH CBW22KH | CBX32KH CBW32KH | CBX32KS CBW32KS | CBX52KS CBW52KS | |
| Max, кг | 12 | 22 | 32 | 32 | 52 |
| Min, г | 5 | 200 | |||
| Действительная цена деления, d, г | 0,1 | 1 | |||
| Поверочный интервал, е, г | 1 | 10 | |||
| Число поверочных делений (n) | 12000 | 22000 | 32000 | 3200 | 5200 |
| Пределы допускаемой погрешности при первичной поверке 0<да<5000е 5000е<да< 20000е 20000е<да<100000е | ±0,5е ±1е ±1,5е | ||||
| Диапазон уравновешивания тары | 100% Max | ||||
| Диапазон температур, °C | +5 ... +40 | ||||
| Электрическое питание | 110/220 В; 50/60 Гц | ||||
| Г абаритные размеры, мм | 360x355x125 | ||||
| Масса, кг Для весов CBX: Для весов CBW: | 10 16 | ||||
Электрическое питание
.от 187 до 242
- от сети переменного тока с параметрами: напряжение, В.............
Знак утверждения типа наносится на маркировочную табличку, расположенную на корпусе весов и типографским способом на титульный лист руководства по эксплуатации.
1. Весы....................................................................................................1 шт.
2. Адаптер сетевого питания..........................................................................1 шт.
3. Руководство по эксплуатации.....................................................................1 шт.
осуществляется согласно документу МП 59811-15 «Весы электронные лабораторные CBL, CBX/CBW. Методика поверки», утвержденному ФГУП «ВНИИМС» 23.03.2014 г.
Основные средства поверки: гири, соответствующие классу точности М1, E2, F1 по ГОСТ OIML R 111-1-2009.
Идентификационные данные и способ идентификации программного обеспечения представлены в руководстве по эксплуатации в разделе 1.5 (для весов CBL) и в разделе 1.2 (для весов CBX/CBW).
Измерение массы на весах проводится согласно разделу 2 «Использование по назначению» документа «Весы электронные лабораторные CBL. Руководство по эксплуатации» и 3 «Использование по назначению» документа «Весы электронные лабораторные CBX/CBW. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к весам электронным лабораторным CBL, CBX/CBW
1. ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений
массы».
2.Техническая документация фирмы-изготовителя.
- осуществление деятельности в области здравоохранения;
- осуществление ветеринарной деятельности;
- осуществление деятельности в области охраны окружающей среды;
- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;
- осуществление торговли;
- выполнение государственных учетных операций;
- проведение банковских, налоговых и таможенных операций;
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям;
- выполнение поручений суда, органов прокуратуры, государственных органов исполнительной власти;
- осуществление мероприятий государственного контроля (надзора).
