| Номер в госреестре | 57666-14 |
| Наименование СИ | Весы неавтоматического действия |
| Обозначение типа СИ | CJ |
| Изготовитель | "Shinko Denshi Co., Ltd.", Япония |
| Год регистрации | 2014 |
| Срок свидетельства | 05.04.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Весы неавтоматического действия CJ (далее - весы), предназначены для измерений
массы.
Конструктивно весы выполнены в едином корпусе и включают в себя следующие части: грузоприемное устройство, грузопередающее устройство, весоизмерительное устройство с показывающим устройством.

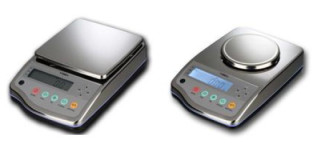

Общий вид весов показан на рисунке 1.
Принцип действия весов основан на преобразовании частоты вибрации акустического весоизмерительного датчика, возникающей при его деформации под действием взвешиваемого груза, в цифровой электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Результаты взвешивания выводятся на дисплей.
Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
- устройство установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);
- устройство первоначальной установки на нуль (Т.2.7.2.4);
- устройство слежения за нулем (Т.2.7.3);
- устройство установки на нуль и уравновешивания тары (4.6.9);
- устройство выборки массы тары (Т.2.7.4);
- взвешивание в различных единицах измерения массы (2.1);
- различные режимы работы (4.20): счетный режим; вычисление процентных соотношений; режим сравнения; суммирование.
Знак поверки в виде наклейки наносится на корпус весов.
Весы оснащены последовательным интерфейсом передачи данных RS232C.
Обозначение модификаций весов имеет вид CJ- X1 ^]ER, где:
CJ - обозначение типа весов;
Х1 - обозначение максимальной нагрузки (Max), в граммах (для модификации CJ-15KER в килограммах);
[К] - (если присутствует) означает весы с максимальной нагрузкой (Max) более 10 кг
Программное обеспечение (далее — ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитными пломбами (разрушаемыми наклейками), которые находятся на нижней части корпуса весов (как показано на рисунке 2). Одна из защитных пломб ограничивает доступ к переключателю, без изменения положения которого не возможна юстировка и настройка весов, вторая ограничивает доступ к винту крепления корпуса. Изменение ПО невозможно без применения специализированного оборудования производителя.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «С» по МИ 3286-2010.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов. Идентификационные данные ПО приведены в таблице 1.
Таблица 1_
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| не применяется | не применяется | С100хх1) | не применяется | не применяется |
| Примечание: 1) xx — не относится к метрологически значимому ПО. | ||||
Метрологические характеристики приведены в таблицах 2-4. Таблица 2
| Характеристика | Модификации | ||
| CJ-220ER | CJ-320ER | CJ-620ER | |
| Класс точности по ГОСТ OIML R 76-1-2011 | II | II | II |
| Максимальная нагрузка (Мах), г | 220 | 320 | 620 |
| Поверочный интервал, е, действительная цена деления шкалы, d (e=d), г | 0,01 | 0,01 | 0,01 |
| Число поверочных интервалов (n) | 22000 | 32000 | 62000 |
| Характеристика | Модификации | ||
| CJ-820ER | CJ-2200ER | CJ-3200ER | |
| Класс точности по ГОСТ OIML R 76-1-2011 | II | II | II |
| Максимальная нагрузка (Мах), г | 820 | 2200 | 3200 |
| Поверочный интервал, е, действительная цена деления шкалы, d (e=d), г | 0,01 | 0,1 | 0,1 |
| Число поверочных интервалов (n) | 82000 | 22000 | 32000 |
Таблица 4
| Характеристика | Модификации | ||
| CJ-6200ER | CJ-8200ER | CJ-15KER | |
| Класс точности по ГОСТ OIML R 76-1-2011 | II | II | II |
| Максимальная нагрузка (Мах), г | 6200 | 8200 | 15000 |
| Поверочный интервал, е, действительная цена деления шкалы, d (e=d), г | 0,1 | 0,1 | 1 |
| Число поверочных интервалов (n) | 62000 | 82000 | 15000 |
Диапазон температуры (п. 3.9.2.2 ГОСТ OIML R 76-1-2011), оС..................................от +5 до +35
Диапазон уравновешивания тары..........................................................................................100% Max
Параметры электропитания от сети переменного тока:
напряжение, В.............................................................................................................. 220 +10% ;
частота, Гц......................................................................................................................50±1.
Знак утверждения типа наносится на маркировочную табличку, расположенную корпусе весов и типографским способом на титульный лист руководства по эксплуатации.
1. Весы ................................................................................................................................ 1 шт.
2. Адаптер сетевого питания............................................................................................1 шт.
3. Руководство по эксплуатации.....................................................................................1 экз.
осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Идентификационные данные, а так же процедура идентификации программного обеспечения приведены в разделе 2 руководства по эксплуатации на весы.
Основные средства поверки: гири, соответствующие классам точности F1, F2 по ГОСТ OIML R 111-1-2009.
«Весы неавтоматического действия CJ. Руководство по эксплуатации», раздел 3.
Лист № 4 Всего листов 4
Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия CJ
1. ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
2. ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений
массы».
3. Техническая документация фирмы-изготовителя.
Осуществление торговли и товарообменных операций.
