Мегаомметр М4100/1 (далее - мегаомметр) предназначен для измерений сопротивления изоляции обесточенных электрических цепей.
Мегаомметр М4100/1 (далее - мегаомметр) предназначен для измерений сопротивления изоляции обесточенных электрических цепей.
| Номер в госреестре | 57409-14 |
| Наименование СИ | Мегаомметр |
| Обозначение типа СИ | М4100/1 |
| Изготовитель | ПАО "Уманский завод "Мегомметр", Украина, г.Умань |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Мегаомметр М4100/1 (далее - мегаомметр) предназначен для измерений сопротивления изоляции обесточенных электрических цепей.
Мегаомметр смонтирован в пластмассовом корпусе. Генератор, выпрямитель и измеритель размещены внутри корпуса. Сверху корпус закрыт крышкой, на которой расположены контактные зажимы.
При вращении рукоятки со скоростью 120 об/мин якорь генератора достигает номинального числа оборотов. На валу якоря помещен центробежный регулятор, обеспечивающий постоянство напряжения при увеличении скорости вращения якоря генератора выше номинальной. С увеличением измеряемого сопротивления шунтирующее влияние цепи рабочей рамки уменьшается, и напряжение на измеряемом сопротивлении приближается к номинальному.
Принцип работы мегаомметра состоит в следующем: постоянный ток от выпрямителя протекает через рамки (рабочую и противодействующую) измерительного механизма, добавочные резисторы и измеряемое сопротивление изоляции. В зависимости от величины измеряемого сопротивления изоляции, протекающий ток в цепи рабочей рамки будет изменяться, что вызовет отклонение подвижной части, на угол, соответствующий измеряемому сопротивлению. Через противодействующую рамку логометра протекает постоянный ток, создающий противодействующий момент.
При измерении сопротивления изоляции на пределе «МО» измеряемое сопротивление подключается к зажимам «Л» (линия) - «обозначение земли» (земля).
При измерении на пределе «КО», перемычка, имеющаяся на одном из соединительных проводов, подсоединяется к зажимам «обозначение земли» - «Л», а измеряемое сопротивление - между зажимами «обозначение земли» - «КО».
Выпускается мегаомметр:
- с дополнительной крышкой, внутрь, которой укладываются соединительные провода и имеющей ручку для переноски;
- с футляром.

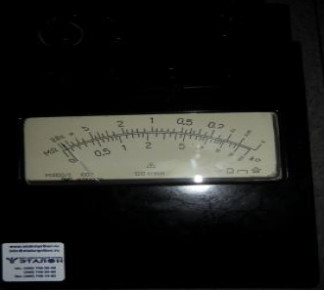

Общий вид мегаомметра приведен на рисунке 1. Общий вид мегаомметра в футляре приведен на рисунке 2.
Рисунок 2 - Общий вид мегаомметра в футляре
Основные метрологические и технические характеристики приведены в таблице 1. Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений, кОм (МОм) |
от 0 до 200 (от 0 до 100) |
|
Рабочая часть шкалы, кОм (МОм) |
от 0 до 200 (от 0 до 20) |
|
Номинальное выходное напряжение, В |
от 90 до 110 |
|
Длина шкалы, мм, не менее |
80 |
|
Пределы допускаемой основной погрешности в рабочей части шкалы от длины рабочей части шкалы, % |
± 1 |
|
Питание мегаомметра осуществляется от встроенного электромеханического генератора |
|
|
Масса мегаомметра, кг, не более |
1,2 |
|
Габаритные размеры мегаомметра (длина х ширина х высота), мм, не более |
200 x 155 x 140 |
|
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре окружающего воздуха 30 °С, % |
от минус 30 до 40 до 90 |
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Комплект поставки мегаомметра приведен в таблице 2.
Таблица 2
|
Наименование |
Количество |
|
Мегаомметр М4100/1 |
1 шт. |
|
Соединительные провода |
2 шт. |
|
Паспорт |
1 шт. |
осуществляется в соответствии с ГОСТ 8.409-81 «Государственная система обеспечения единства измерений. Омметры. Методы и средства поверки».
Основные средства поверки:
- магазины сопротивления Р33, диапазон воспроизведения сопротивлений от 0 до 10 кОм, пределы допускаемой погрешности воспроизведения сопротивления ± (0,1 - 5) %;
- магазины сопротивления Р4002, диапазон воспроизведения сопротивлений от 10 кОм до 10 МОм, кл. т. 0,05;
- мера-имитатор Р40116, диапазон воспроизведения сопротивлений от 10 кОм до 10 ГОм, пределы допускаемой погрешности воспроизведения сопротивления ± (0,05 - 0,1) %.
Мегаомметр типа М4100/1-5. Паспорт. 25-04.2131-78 ПС.
Нормативные и технические документы, устанавливающие требования к мегаомметру М4100/1
Мегаомметры М4100/1-5. Технические условия. ТУ 25-042131-78.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Заявитель
Открытое акционерное общество «Научно-производственный комплекс «Научноисследовательский институт дальней радиосвязи» (ОАО «НПК «НИИДАР»)
Юридический адрес: 107258, г. Москва, ул. 1-я Бухвостова, д. 12/11 Фактический адрес: 107258, г. Москва, ул. 1-я Бухвостова, д. 12/11 Тел.: 8(499) 162-0387, Факс: 8(499) 162-7328, E-mail: secr@niidar.ru
| Зарегистрировано поверок | 1512 |
| Поверителей | 102 |
| Актуальность данных | 25.07.2025 |
