| Номер в госреестре | 56451-14 |
| Наименование СИ | Штангенциркули |
| Обозначение типа СИ | MarCal 16 EWRi, MarCal 16 ER |
| Изготовитель | "Mahr GmbH", Германия |
| Год регистрации | 2014 |
| Срок свидетельства | 24.12.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Штангенциркули MarCal 16 EWRi, MarCal 16 ER (далее по тексту -штангенциркули) предназначены для измерений наружных и внутренних линейных размеров деталей, а также глубины пазов, выемок и т.д.
Штангенциркули состоят из следующих элементов: штанги, рамки, зажимающего элемента, цифрового отсчетного устройства в виде жидкокристаллического экрана, глубиномера, губок с плоскими измерительными поверхностями для измерений наружных размеров и губок с кромочными измерительными поверхностями для измерений внутренних размеров, встроенного источника питания.

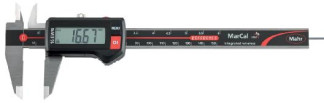

Штангенциркули MarCal 16 EWRi (рисунок 1) изготавливаются с выводом данных на внешнее устройство с помощью интегрированной системы беспроводной передачи.
Штангенциркули MarCal 16 ER (рисунок 2) имеют стандартное исполнение с выводом данных на внешнее устройство USB, Ор1:о RS232C или Digimatic.
У всех моделей штангенциркулей (кроме MarCal 16 ER) имеется защита IP67, контрастная 8,5 мм жидкокристаллическая индикация (LCD), нержавеющий движок и направляющая. Скорость перемещения рамки 2,5 м/с.
Штангенциркули имеют в своем составе встроенное программное обеспечение, записанное на микрочипе._
| Наименование ПО | Идентифика ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| MarCom | MarCom | v.1.0 | - | - |
Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «А» согласно МИ 3286-2010.
Таблица 1. Основные метрологические и технические характе
зистики штангенциркулей
| Модель штангенциркулей | Диапазон измерений, мм | Шаг дискретности отсчета, мм | Пределы допускаемой абсолютной погрешности, мм |
| MarCal 16 EWRi | от 0 до 150 | 0,01 | ± 0,03 |
| от 0 до 200 | 0,01 | ± 0,03 | |
| от 0 до 300 | 0,01 | ± 0,04 | |
| MarCal 16 ER | от 0 до 150 | 0,01 | ± 0,03 |
| от 0 до 200 | 0,01 | ± 0,03 | |
| от 0 до 300 | 0,01 | ± 0,04 |
Отклонение от параллельности плоских измерительных
поверхностей, мкм, не более 40;
Отклонение от параллельности губок с кромочными измерительными поверхностями для внутренних измерений, мкм, не более 40;
Диапазон рабочих температур, °С от +10 до +40;
Относительная влажность воздуха, % не более 80.
Знак утверждения типа наносят на титульный лист паспорта штангенциркулей типографским способом и на наружную поверхность футляра методом наклейки.
Таблица 2. Комплектность средства измерений
| Наименование | Количество |
| Штангенциркуль | 1 шт. |
| Элемент питания 3V, тип CR 2032 | 1 шт. |
| Футляр | 1 шт. |
| Паспорт | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется в соответствии с документом по поверке МП 56451-14 «Штангенциркули MarCal 16 EWRi, MarCal 16 ER. Методика поверки», утвержденным ФГУП «ВНИИМС» 11 ноября 2013 г.
Основные средства поверки:
- меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011.
Метод измерений приведен в разделе «Порядок работы» паспорта «Штангенциркули MarCal 16 EWRi, MarCal 16 ER. Паспорт».
Нормативные и технические документы, устанавливающие требования к штангенциркулям MarCal 16 EWRi, MarCal 16 ER
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1 • 10-9 .. .50 м и длин волн в диапазоне 0,2 ... 50 мкм». Техническая документация фирмы Mahr GmbH, Германия.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации, обязательным требованиям.
| Зарегистрировано поверок | 6520 |
| Поверителей | 154 |
| Актуальность данных | 08.12.2025 |
