| Номер в госреестре | 54815-13 |
| Наименование СИ | Штангенциркули специальные |
| Обозначение типа СИ | ШЦС, ШЦЦС |
| Изготовитель | ООО "ГЦ Тулз", г.Димитровград |
| Год регистрации | 2013 |
| Срок свидетельства | 10.09.2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Штангенциркули специальные ШЦС, ШЦЦС (далее по тексту - штангенциркули) предназначены для измерений канавок на наружных и внутренних поверхностях, проточек, толщины стенок труб, а также расстояний между осями отверстий малых диаметров.
Штангенциркули изготавливаются с отсчетом по нониусу (ШЦС) или с цифровым отсчетным устройством (ШЦЦС).
Принцип действия штангенциркулей ШЦС - механический. Отсчет размеров производится методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля.
Принцип действия штангенциркулей типов ШЦЦС - механический с выводом показаний на жидкокристаллический (ЖК) экран цифрового отсчетного устройства. Отсчет размеров производится непосредственно считыванием показаний на ЖК экране цифрового отсчетного устройства, расположенного на рамке штангенциркуля. Также на рамке находятся кнопки включения/выключения штангенциркуля (OFF/ON), установки нуля (ZERO) и выбора режима единиц измерений мм/дюйм (mm/inch) и др. Питание штангенциркулей осуществляется от встроенного источника питания.
Штангенциркули изготавливаются следующих типов:
- 115 - односторонние с губками для измерений канавок на внутренних поверхностях и измерений наружных размеров (рисунок 1);
- 116 - односторонние с губками для измерений канавок на наружных поверхностях (рисунок 2);
- 117 - односторонние с губками для измерений толщины стенок труб и с глубиномером (рисунок 3);
- 120 - односторонние с губками с кромочными измерительными поверхностями для измерений внутренних размеров (рисунок 4);
- 123 - двусторонние с верхними губками с кромочными измерительными поверхностями для измерений внутренних размеров и нижними губками с плоскими измерительными поверхностями для измерений наружных размеров с перемещаемой перпендикулярно штанге губкой (рисунок 5);
- 127 - односторонние для измерений расстояний между осями отверстий малых диаметров с перемещаемой перпендикулярно штанге губкой (рисунки 6-7);
- 128 - односторонние со сменными измерительными губками (рисунок 8).

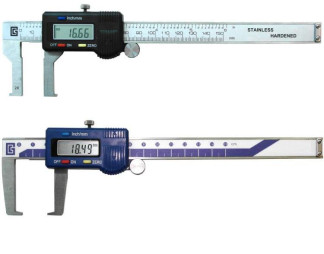

Рисунок 3 - Общий вид штангенциркулей специальных ШЦЦС-117.
у
Ч
вт 11 пгттптттшщщщяпш
uo 1UL) 1 iq taq ou tjq no
....................................................................
Рисунок 8 - Общий вид штангенциркулей специальных ШЦЦС-128.
Штангенциркули ШЦЦС имеют в своем составе встроенное программное обеспечение, записанное на микрочипе.
| Наименование ПО | Идентифика ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| HT-C-18B1 | - | v. 1.0 | - | - |
| HT-C-18F | - | v. 1.0 | - | - |
Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «А» согласно МИ 3286-2010.
Таблица 1. Диапазон измерений, значение отсчета по нониусу, шаг дискретности цифрового отсчетного устройства и размер сдвинутых до соприкосновения губок штангенциркулей____
| Тип штан-генцирку-ля | Диапазон измерений, мм | Значение отсчета по нониусу, мм | Шаг дискретности цифрового отсчетного устройства, мм | Размер сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями, мм |
| 115 | от 0 до 150 вкл. | - | 0,01 | 20; 35;50 |
| от 0 до 200 вкл. | - | 0,01 | 25; 40; 60 | |
| от 0 до 300 вкл. | 0,02 | 0,01 | 30; 40; 50; 60 | |
| от 0 до 500 вкл. | 0,02 | 0,01 | 60 | |
| 116 | от 0 до 150 вкл. | - | 0,01 | - |
| от 0 до 200 вкл. | - | 0,01 | - | |
| от 0 до 300 вкл. | - | 0,01 | - | |
| 117 | от 0 до 150 вкл. | - | 0,01 | - |
| от 0 до 200 вкл. | - | 0,01 | - | |
| от 0 до 300 вкл. | - | 0,01 | - | |
| 120 | от 15 до 150 вкл. | - | 0,01 | - |
| от 18 до 200 вкл. | - | 0,01 | - | |
| от 20 до 300 вкл. | - | 0,01 | - | |
| от 22до 500 вкл. | - | 0,01 | - | |
| 123 | от 0 до 150 вкл. | - | 0,01 | - |
| от 0 до 200 вкл. | - | 0,01 | - | |
| от 0 до 300 вкл. | - | 0,01 | - | |
| от 0 до 500 вкл. | - | 0,01 | - | |
| 127 | от 20 до 150 вкл. | 0,02 | 0,01 | - |
| от 20 до 200 вкл. | 0,02 | 0,01 | - | |
| от 20 до 300 вкл. | 0,02 | 0,01 | - | |
| от 20 до 500 вкл. | 0,02 | 0,01 | - | |
| от 20 до 1000 вкл. | 0,02 | 0,01 | - | |
| от 30 до 2000 вкл. | 0,02 | 0,01 | - | |
| 128 | от 0 до 150 вкл. | - | 0,01 | - |
| от 0 до 200 вкл. | - | 0,01 | - | |
| от 0 до 300 вкл. | - | 0,01 | - |
Таблица 2. Пределы допускаемой абсолютной погрешности штангенциркулей типов 115, 116, 117, 120, 123 при температуре окружающей среды (20±5) °С_
| Диапазон измерений, мм | Пределы допускаемой абсолютной погрешности, мм | |
| при значении отсчета по нониусу, мм | с шагом дискретности цифрового отсчетного устройства, мм | |
| 0,02 | 0,01 | |
| от 0 до 150 вкл. | ± 0,04 | ± 0,04 |
| от 0 до 200 вкл. | ± 0,05 | ± 0,05 |
| от 0 до 300 вкл. | ± 0,06 | ± 0,06 |
| от 0 до 500 вкл. | ± 0,10 | ± 0,10 |
Таблица 3. Пределы допускаемой абсолютной погрешности штангенциркулей типов 127, 128 при температуре окружающей среды (20±5) °С_
| Диапазон измерений, мм | Пределы допускаемой абсолютной погрешности, мм | |
| при значении отсчета по нониусу, мм | с шагом дискретности цифрового отсчетного устройства, мм | |
| 0,02 | 0,01 | |
| от 0 до 150 вкл. | ± 0,06 | ± 0,06 |
| от 0 до 200 вкл. | ± 0,06 | ± 0,06 |
| от 0 до 300 вкл. | ± 0,08 | ± 0,08 |
| от 0 до 500 вкл. | ± 0,10 | ± 0,10 |
| от 0 до 1000 вкл. | ± 0,20 | ± 0,20 |
| от 0 до 2000 вкл. | ± 0,40 | ± 0,40 |
Пределы допускаемой абсолютной погрешности штангенциркулей типа 117 при измерении глубины, равной 20 мм, не превышают значений, указанных в таблице 2.
Допуск плоскостности и прямолинейности измерительных поверхностей губок составляет 0,01 мм на 100 мм длины большей стороны измерительной поверхности штангенциркулей, но не менее 0,004 мм.
Допуск прямолинейности торца штанги штангенциркулей типа 117 с глубиномером составляет 0,01 мм.
Допуск параллельности измерительных поверхностей губок для измерений наружных размеров не более 0,02 мм на длине 100 мм.
Допуск параллельности губок с кромочными измерительными поверхностями для измерений внутренних размеров составляет для штангенциркулей с верхним пределом измерений:
до 300 мм включительно < 0,01 мм на всей длине,
более 300 мм < 0,02 мм на всей длине.
Отклонение размера губок с цилиндрическими измерительными поверхностями от номинального штангенциркулей типа 115 не превышает:
+ 0,03 мм - при отсчете по нониусу 0,05 мм;
+ 0,01 мм - при отсчете по нониусу 0,02 мм или шаге дискретности 0,01 мм.
Отклонение размера между вершинами конусов от номинального штангенциркулей типа 127 не превышает ±0,01 мм.
Диапазон рабочих температур, °С от +10 до +40.
Относительная влажность воздуха не более 80% при температуре 25 °С.
Знак утверждения типа наносится на наружную поверхность футляра штангенциркуля методом наклейки и в правом верхнем углу паспорта типографским методом.
| Наименование | Количество |
| штангенциркуль | 1 шт. |
| элемент питания (для ШЦЦС) | 1 шт. |
| сменные измерительные вставки (для штангенциркулей типа 128) | 1 компл. |
| футляр | 1 шт. |
| паспорт | 1 экз. |
| методика поверки | 1экз. |
осуществляется по документу МП 54815-13 «Штангенциркули специальные ШЦС, ШЦЦС. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 27 февраля
2012 г.
Основные средства поверки:
- меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011;
- кольца установочные серии 177 (Госреестр № 31524-12);
- микрометры гладкие типа МК по ГОСТ 6507-90.
Метод измерений изложен в разделе «Порядок работы» паспорта штангенциркулей.
Нормативные и технические документы, устанавливающие требования к штангенциркулям специальным ШЦС, ШЦЦС
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1*10-9 .50 м и длин волн в диапазоне 0,2 ... 50 мкм»;
ТУ 3933-007-25434828-2012 «Штангенциркули специальные ШЦС, ШЦЦС. Технические условия».
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
