| Номер в госреестре | 54803-18 |
| Наименование СИ | Штангенрейсмасы |
| Обозначение типа СИ | 192, 506, 514, 570 |
| Изготовитель | "Mitutoyo Corporation", Япония |
| Год регистрации | 2018 |
| Срок свидетельства | 06.09.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Штангенрейсмасы серий 192, 506, 514, 570 (далее по тексту - штангенрейсмасы) предназначены для измерений линейных размеров, а также для проведения разметочных работ.
Принцип действия штангенрейсмасов серий 506 и 514 основан на измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенрейсмаса.
Принцип действия штангенрейсмасов серии 192 исполнение I основан на измерении линейных размеров методом непосредственной оценки по делениям круговой шкалы и счетчикам, встроенных в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом.
Принцип действия штангенрейсмасов серий 192 исполнение II и 570 основан на преобразовании линейного перемещения рамки штангенрейсмаса в изменения напряжения в электрической схеме блока индикации с выводом показаний на жидкокристаллический (ЖК) экран цифрового отсчетного устройства. Отсчет размеров производится непосредственно считыванием показаний на ЖК экране цифрового отсчетного устройства, расположенного на рамке штанген-рейсмаса. Также на рамке находятся кнопки включения/выключения штангенрейсмаса (OFF/ON), установки нуля/переключение между режимами абсолютных и относительных измерений (ZERO/ABS) и выбора режима единиц измерений мм/дюйм (mm/inch) и др. Питание штангенрейсмасов осуществляется от съемного элемента питания. Корпус цифрового отчетного устройства может быть выполнен из пластика или металла. Штангенрейсмасы имеют различный набор кнопок управления в зависимости от исполнения.
Штангенрейсмасы серии 506 и 514 состоят из основания, штанги с рамкой, несущей но-ниусную шкалу, устройства микрометрической подачи, измерительной ножки. Рамка свободно перемещается по штанге. Подвижные и сменные элементы штангенрейсмаса фиксируются стопорными винтами.
Штангенрейсмасы серий 192 и 570 состоят из основания, на котором закреплена штанга с одинарной или двойной направляющей с установленным на ней цифровым отсчетным устройством. Имеют возможность подключения к компьютеру.
Штангенрейсмасы серии 192 изготавливаются двух исполнений:
- I - с круговой шкалой и цифровыми механическими счетчиками. Имеют штангу с двойной направляющей. Для вывода полного количества миллиметров штангенрейсмас имеет два механических счетчика с индикацией данных по часовой стрелке и против нее. Вращающаяся круговая шкала позволяет устанавливать показания на ноль в любом месте диапазона измерений.
- II - с цифровым отсчетным устройством. Имеют штангу с двойной направляющей.
Все подвижные элементы штангенрейсмасов снабжены стопорными винтами.

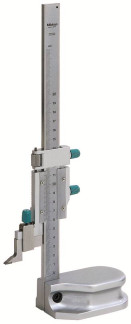

Общий вид штангенрейсмасов показан на рисунках 1-7.
Пломбирование корпуса цифрового отсчетного устройства не предусмотрено.
Рисунок 7 - Общий вид штангенрейсмасов серии 192 исполнение II и разъемом под контактный
датчик
отсутствует.
Основные метрологические и технические характеристики
| Таблица 1 - М | етрологические характеристики | |||
| Серия | Диапазон измерений, мм | Значение отсчета по нониусу (цена деления круговой шкалы, шаг дискретности), мм | Пределы допускаемой абсолютной погрешности, мм | Ссылка на рисунок |
| 506 | от 0 до 200 | 0,02 | ±0,03 | Рис.1 |
| 514 | от 0 до 300 | 0,02 | ±0,04 | Рис. 2 |
| от 0 до 450 | ±0,05 | |||
| от 0 до 600 | ±0,05 | |||
| от 0 до 1000 | ±0,07 | |||
| от 0 до 1500 | ±0,18 | |||
| 192 исполнение I | от 0 до 300 | 0,01 | ±0,03 | Рис 3 |
| от 0 до 450 | ±0,05 | |||
| от 0 до 600 | ±0,05 | |||
| от 0 до 1000 | ±0,07 | |||
| 570 | от 0 до 200 | 0,01 | ±0,03* | Рис. 4 |
| от 0 до 1000 | ±0,07* | |||
| 570 | от 0 до 300 | 0,01 | ±0,03* | Рис. 5 |
| от 0 до 600 | ±0,05* | |||
| Серия | Диапазон измерений, мм | Значение отсчета по нониусу (цена деления круговой шкалы, шаг дискретности), мм | Пределы допускаемой абсолютной погрешности, мм | Ссылка на рисунок |
| 192 исполнение II | от 0 до 300 | 0,01; 0,005 | ±0,02* | Рис. 6 |
| от 0 до 600 | ±0,05* | |||
| от 0 до 1000 | ±0,07* | |||
| от 0 до 300 | 0,01; 0,005 | ±0,02* | Рис. 7 | |
| от 0 до 600 | ±0,04* | |||
| от 0 до 1000 | ±0,06* | |||
| Примечание: * - без учета шага дискретности отсчета (без учета ошибки квантования) | ||||
Таблица 2 - Г абаритные размеры и масса
| Серия | Диапазон измерений, мм | Габаритные размеры, мм, не более (длина х ширина х высота) | Масса, кг, не более | Ссылка на рисунок |
| 506 | от 0 до 200 | 110х70х345 | 1,5 | Рис.1 |
| 514 | от 0 до 300 | 310х80х550 | 3,2 | Рис. 2 |
| от 0 до 450 | 310х130х700 | 3,5 | ||
| от 0 до 600 | 310х130х900 | 7,5 | ||
| от 0 до 1000 | 310х150х1400 | 21,0 | ||
| от 0 до 1500 | 310х90х1800 | 27,0 | ||
| 192 исполнение I | от 0 до 300 | 140х100х500 | 4,5 | Рис 3 |
| от 0 до 450 | 190х130х700 | 9,5 | ||
| от 0 до 600 | 190х130х800 | 10,0 | ||
| от 0 до 1000 | 260х160х1250 | 18,0 | ||
| 570 | от 0 до 200 | 110х70х400 | 1,5 | Рис. 4 |
| от 0 до 1000 | 260х160х1300 | 17,0 | ||
| 570 | от 0 до 300 | 170х130х520 | 5,0 | Рис. 5 |
| от 0 до 600 | 200х150х830 | 7,0 | ||
| 192 исполнение II | от 0 до 300 | 140х100х500 | 5,0 | Рис. 6 |
| от 0 до 600 | 190х130х800 | 9,0 | ||
| от 0 до 1000 | 260х160х1250 | 16,5 | ||
| от 0 до 300 | 140х100х500 | 6,0 | Рис. 7 | |
| от 0 до 600 | 190х130х800 | 9,0 | ||
| от 0 до 1000 | 260х160х1250 | 16,5 |
Таблица 3 - Условия эксплуатации, параметр шероховатости и средний срок службы
| Наименование характеристики | Значение |
| Условия эксплуатации: -нормальная область значений температур, °С -рабочая область значений температур, °С -относительная влажность воздуха, %, не более | от +15 до +25 от +5 до +40 80 |
| Параметр шероховатости Ra измерительных поверхностей по ГОСТ 2789-73, мкм, не более: измерительной ножки основания | 0,16 0,32 |
| Средний срок службы, лет | 5 |
наносится на титульный лист паспорта штангенрейсмаса типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Штангенрейсмас | - | 1 шт. |
| Измерительная ножка | - | 1 шт. |
| Элемент питания (для штанген | - | 1 шт. |
| рейсмасов серий 192 и 570) | ||
| Футляр | - | 1 шт. |
| Паспорт для штангенрейсмасов | ||
| серий: | ||
| 192 | ШР.01.192ПС | 1 экз. |
| 506 | ШР.01.506ПС | 1 экз. |
| 514 | ШР.01.514ПС | 1 экз. |
| 570 | ШР.01.570ПС | 1 экз. |
| Методика поверки | МП 203-43-2018 | 1 экз. |
осуществляется по документу МП 203-43-2018 «Штангенрейсмасы серий 192, 506, 514, 570. Методика поверки», утвержденному ФГУП «ВНИИМС» 01 августа 2018 г.
Основные средства поверки:
- рабочие эталоны 4-го разряда по ГОСТ Р 8.763-2011 - меры длины концевые плоскопараллельные;
- плита поверочная класса точности 0 по ГОСТ 10905-86.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм Техническая документация Mitutoyo Corporation, Япония
