| Номер в госреестре | 53045-13 |
| Наименование СИ | Установки измерительные |
| Обозначение типа СИ | УИМ-90 |
| Изготовитель | ООО "Харьковэнергоприбор", Украина, г.Харьков |
| Год регистрации | 2013 |
| Срок свидетельства | 25.03.2018 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Установки измерительные УИМ-90 (далее - установки, УИМ) предназначены для измерения пробивного напряжения переменного тока трансформаторного масла и других жидких диэлектриков.
Принцип действия установки основан на плавном увеличении напряжения на электродах в измерительной ячейке, заполненной испытуемым жидким диэлектриком. После пробоя межэлектродного промежутка искрой высокого напряжения установка отключает подачу испытательного напряжения и фиксирует напряжение, при котором произошел пробой жидкого диэлектрика - это напряжение является пробивным напряжением для жидкого диэлектрика.

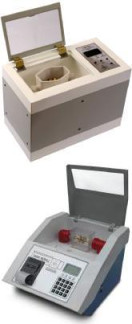

Установки измерительные УИМ-90 имеют несколько модификаций (УИМ-90м, УИМ-90МЦ), отличающихся конструктивом.
Конструктивно установки выполнены в виде переносных блоков, имеющих испытательный отсек для установки измерительной ячейки. Испытательный отсек закрывается крышкой снабжённой блокировкой.
Установки имеют внешнее и встроенное программное обеспечение (ПО).
Внешнее ПО устанавливаемое на персональный компьютер, позволяет калибровать УИМ-90МЦ и настраивать конфигурацию принтера и является метрологически значимым.
Встроенное ПО представляет собой микропрограмму предназначенную для обеспечения нормального функционирования прибора, управления интерфейсом и т.д. Оно реализовано аппаратно и является метрологически значимым.
Уровень защиты от непреднамеренных и преднамеренных изменений - «С» в
соответствии МИ 3286-2010.
Идентификационные данные метрологически значимого ПО представлены в таблице 1.
Таблица 1 - Характеристики ПО
| Наименование ПО | Идентифика ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Встроенное для УИМ-90м | UIM- 90M_12_03_20 12 ver3.hex | 3.0 | 68c5a97583bffd4ea43 451011e5013c6 | md5 |
| Внешнее для УИМ-90МЦ | Config.exe | 1.0 | 0942a6ab6c9f4f251d9 dc8750e752819 | md5 |
| Внешнее для УИМ-90МЦ | UIM. exe | 1.0 | 0a66151ba1b4fe54c90 4429f6818ce85 | md5 |
| Встроенное для УИМ-90МЦ | Plata_Dvigatela. hex | 1.0 | db32f504082aeec4859 49b8f909d141d | md5 |
| Встроенное для УИМ-90МЦ | UIM.hex | 1.0 | 345be61ac1ec27089c 515df208184fa4 | md5 |
Основные метрологические и технические характеристики установок приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Модификации | |
| УИМ-90м | УИМ-90МЦ | |
| Диапазон измерения напряжения переменного тока, кВ | от 10 до 80 | |
| Переделы допускаемой приведенной (к верхнему значению диапазона измерения) погрешности измерения напряжения переменного тока, %, не более | ±3 | |
| Переделы допускаемой приведенной (к верхнему значению диапазона измерения) погрешности измерения напряжения переменного тока ячейкой измерительной ЯИ-80, %, не более | ±1 | |
| Скорость увеличения напряжения, кВ/с | 2 ± 20 % | |
| Напряжение питающей сети однофазного переменного тока, В | 220 ± 22 | |
| Наибольшая потребляемая мощность, кВ А | 0,5 | |
| Габаритные размеры установки (длина^ширина^высота), мм, не более | 430x240x338 | 396x491x367 |
| Габаритные размеры ячейки, мм, не более | 200x90x65 | |
| Масса, кг, не более | 26 | 31 |
| Рабочие условия применения: - температура окружающего воздуха, °С; - относительная влажность воздуха при температуре плюс 25 °С, % не более - атмосферное давление, мм рт. ст. | от 10 до 35 80 от 630 до 800 | |
| Средний срок службы, лет, не менее | 10 | |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом, а на переднюю панель установок методом трафаретной печати со слоем защитного покрытия.
Таблица 3 - Комплектность поставки
Комплект поставки установок приведен в таблице 3
| №№ п/п | Наименование изделия | Кол-во |
| 1 | Установка измерительная УИМ-90м (УИМ-90МЦ) | 1 шт. |
| 2 | Ячейка измерительная ЯИ-80* | 1 шт. |
| 3 | Пульт дистанционного управления | 1 шт. |
| 4 | Шаблон калибр | 1 шт. |
| 5 | Кабель питания | 1 шт. |
| 6 | Вставки плавкие | 2 шт. |
| 7 | Руководство по эксплуатации | 1 экз. |
| 8 | Методика поверки | 1 экз. |
| Примечание: * - поставляется по отдельному заказу. | ||
осуществляется в соответствии с документом МП 53045-13 «Установки измерительные УИМ-90. Методика поверки», утвержденным ФГУП «ВНИИМС» в октябре 2012 г.
Основные средства поверки и их основные метрологические характеристики приведены в таблице 4.
Таблица 4 - Основные средства поверки и их основные метрологические характеристики
| Наименование и тип средства поверки | Требуемые характеристики |
| Трансформатор напряжения измерительный эталонный 4820-HV-spez | Номинальное первичное/вторичное напряжение: 110000: V3/ 100:V3 В, 220000: V3/100:V3 В, класс точности 0,02. |
| Вольтметр универсальный В7-78/1 | Диапазон измерения напряжения постоянного тока от 100 мВ до 1050 В, относительная погрешность ± 0,05 %; диапазон измерения напряжения переменного тока от 100 мВ до 750 В, относительная погрешность ± 0,1 % |
Методика (методы) измерений приведены в руководстве по эксплуатации «Установки измерительные УИМ-90. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования установкам измерительным УИМ-90
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2. Техническая документация фирмы-изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
