| Номер в госреестре | 51836-12 |
| Наименование СИ | Курвиметры дорожные |
| Обозначение типа СИ | КП-230 РДТ и КП-230м РДТ |
| Изготовитель | Акционерное общество "Саратовский научно-производственный центр "РДТ" (АО"СНПЦ "РДТ"), г. Саратов |
| Год регистрации | 2012 |
| Срок свидетельства | 18.09.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Курвиметры дорожные КП-230 РДТ и КП-230м РДТ (далее по тексту - курви-метры) предназначены для измерений длины пути, пройденного колесом курвиметра на поверхностях с твердым покрытием.
Курвиметр состоит из колеса, закрепленного на штанге, и электронного (или механического) счетчика длины пройденного пути. В нижней части штанги установлена откидная подставка. Штанга курвиметра складная, с шарнирным соединением. В верхней части штанги расположена ручка с кнопкой торможения колеса.
Курвиметр выпускается двух моделей:
- модель КП-230 РДТ - с электронным блоком индикации;
- модель КП-230м РДТ - с механическим счётчиком.
Принцип работы курвиметра состоит в следующем: вращающееся колесо, проходящее по измеряемой поверхности, через ременную передачу подает крутящий момент на счетчик, который и показывает длину пути, пройденного колесом курвиметра.
В модели КП-230м РДТ длина пути выводится непосредственно на механический счетчик. В модели КП-230 РДТ вращение колеса контролируется расположенным в блоке индикации оптоэлектронным преобразователем. Информация с него преобразуется в длину пройденного пути и отображается в цифровом виде на жидкокристаллическом индикаторе. Источником питания курвиметров модели КП-230 РДТ служат малогабаритные элементы питания или аккумуляторы.

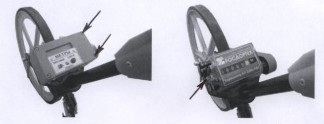

В целях предотвращения несанкционированного доступа к элементам измерительной части курвиметров предусмотрены места для пломбирования, которые указаны на рисунках 2 и 3 стрелками. Пломбами закрываются места крепления блока индикации и механического счетчика.
1 Диапазон измерений, м: - для КП-230 РДТ
от 1,0 до 999,99 от 1,0 до 999,9 ± (0,005-L + 0,01) ± (0,005 L + 0,1)
0,01 0,1 4 6
10
500 х150х1150 400 х150х600 2,5
- для КП-230м РДТ
2 Пределы допускаемой абсолютной погрешности, м: - для КП-230 РДТ
- для КП-230м РДТ
где L - значение измеренной величины, м
3 Цена единицы наименьшего разряда, м: - для КП-230 РДТ
- для КП-230м РДТ
Номинальное напряжение питания, В
5 Потребляемый ток, мА, не более
6 Габаритные размеры, мм, не более: - в рабочем состоянии
- в транспортном состоянии
7 Масса (без упаковки), кг, не более
8 Условия эксплуатации:
- диапазон рабочих температур, °С
от минус 10 до плюс 40 98 3
- относительная влажность, %, не более
9 Средний срок службы, лет, не менее
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и фотохимическим способом на маркировочную табличку, установленную на блоке индикации или механическом счетчике.
| Наименование | Кол-во, шт | |
| для КП-230 РДТ | для КП-230м РДТ | |
| Курвиметр дорожный КП-230 РДТ | 1 | |
| Курвиметр дорожный КП-230м РДТ | 1 | |
| Чехол (футляр) | 1 | 1 |
| Руководство по эксплуатации СНПЦ 011.00.00.000 РЭ | 1 | |
| Наименование | Кол-во, шт | |
| для КП-230 РДТ | для КП-230м РДТ | |
| Руководство по эксплуатации СНПЦ 134.00.00.000 РЭ | 1 | |
| Методика поверки СНПЦ 134.00.00.000 МП | 1 | 1 |
осуществляется по методике поверки «Курвиметры дорожные КП-230 РДТ и КП-230м РДТ. Методика поверки. СНПЦ 134.00.00.000 МП», утвержденной ГЦИ СИ ФБУ «Саратовский ЦСМ им. Б.А. Дубовикова» 30 июля 2012 года.
Основные средства поверки - рулетка измерительная по ГОСТ 7502-98.
Методы измерений приведены в руководствах по эксплуатации «Курвиметр дорожный КП-230 РДТ. Руководство по эксплуатации. СНПЦ 011.00.00.000 РЭ» и «Курвиметр дорожный КП-230м РДТ. Руководство по эксплуатации. СНПЦ 134.00.00.000 РЭ».
Нормативные и технические документы, устанавливающие требования к курвиметрам дорожным КП-230 РДТ и КП-230м РДТ
ТУ 4389-086-00858763-12. Курвиметры дорожные КП-230 РДТ и КП-230м РДТ. Технические условия.
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
