| Номер в госреестре | 50794-12 |
| Наименование СИ | Счетчики холодной воды |
| Обозначение типа СИ | BAYLAN KY |
| Изготовитель | "Baylan Olcu Aletleri Sanayi Ve Ticaret Ltd. STI.", Турция |
| Год регистрации | 2012 |
| Срок свидетельства | 04.07.2022 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |

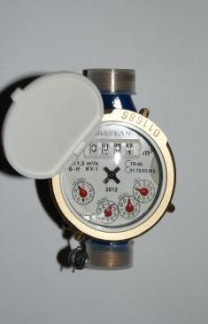

Счетчики холодной воды BAYLAN KY предназначены для измерения объема питьевой воды по ГОСТ Р 51232-98 и сетевой воды по СНиП 2.04.07, протекающей в системах холодного водоснабжения.
Принцип действия счетчиков холодной воды BAYLAN KY основан на измерении числа оборотов крыльчатки, вращающейся под действием протекающего потока воды. Число оборотов крыльчатки пропорционально объему воды, протекающей через счетчик холодной воды BAYLAN KY.
Счетчик является одноструйным, «мокроходом», так как счетный механизм счетчика не отделен герметичной перегородкой от воды.
Счетчики холодной воды BAYLAN KY состоят из корпуса, в котором размещены: крыльчатка, вращающаяся в подшипниках, механизм для передачи угловой скорости вращения крыльчатки на индикаторное устройство, регулирующее устройство для приведения в соответствие числа оборотов крыльчатки и показаний индикаторного устройства в пределах допускаемой относительной погрешности.
Угловая скорость вращения крыльчатки передается на редуктор, который приводит в движение цифровые ролики и стрелки циферблатов.
Конструктивно счетчики холодной воды BAYLAN KY защищены от воздействия внешнего магнитного поля.
Cчетчики холодной воды BAYLAN KY соответствуют метрологическому классу В и устанавливаются на горизонтальном участке трубопровода.
Счетчик холодной воды BAYLAN KY имеет модификации КY-1, КY-2, КY-3, отличающиеся типоразмером, габаритными размерами, присоединительными размерами и массой.
Для предотвращения несанкционированного доступа к индикаторному и регулирующему устройствам, пломба с клеймом поверки навешивается на проволоке соединяющей защитное кольцо крышки счетчика и регулирующее устройство.
Таблица 1
| Наименование характеристик | О б оз начение модификации и значения характеристик | |||||
| BAYLAN | ||||||
| KY-1 | KY-2 | KY-3 | ||||
| Диаметр условный Ду, мм | 15 20 | 20 | 15 | |||
| Диапазон температуры измеряемой среды, °С | от плюс 5 до плюс 50 | |||||
| Минимальный расход, Qmin, м /ч | 0,03 | |||||
| Переходный расход, Qt, м /ч | 0,12 | |||||
| Номинальный расход, Qnom, м /ч | 1,5 | |||||
| Максимальный расход, Qmax, м /ч | 3,0 | |||||
| Порог чувствительности, м3/ч | 0,005 | |||||
| Максимальное рабочее давление, МПа (кгс/см2) | 1,6 (16) | |||||
| Потеря давления, МПа, не более | 0,06 | |||||
| Емкость роликового счетчика индикаторного устройства, м3 | 9999 | |||||
| Наименьшая цена деления индикаторного устройства, м3 | 0,00005 | |||||
| Пределы допускаемой относительной погрешности измерений объема, % от Qmin < Q < Qt от Qt < Q < Qmax | ± 5 ± 2 | |||||
| Г абаритные размеры, мм, не более - длина - ширина - высота | 110 79 82 | 190 79 82 | 165 79 82 | |||
| Резьбовое соединение, дюйм | G3/4 | G1 | G1 | G3/4 | ||
| Масса, кг, не более | 0,66 | 0,68 | 0,95 | 0,83 | ||
| Средний срок службы, лет | 12 | |||||
| Условия эксплуатации: - диапазон температуры окружающего воздуха, °С; - относительная влажность, %, не более | от плюс 5 до плюс 50 80 | |||||
Знак утверждения тип
наносится на титульный лист паспорта типографским способом и на маркировочную табличку фотохимическим способом.
Комплектность поставки приводится в таблице 2.
Таблица 2
| № | Наименование | Количество | Примечание |
| 1. | Счетчик холодной воды BAYLAN KY | 1 шт. | Модификация в соответствии с заказом |
| 2. | Защитный колпачок | 2 шт. | |
| 3. | Присоединительные элементы | 1 комплект | |
| 4. | Паспорт | 1 экз. | |
| 5. | Упаковка | 1 шт. |
осуществляется по ГОСТ 8.156-83 «ГСИ. Счетчики холодной воды. Методика и средства поверки » или МИ 1592-99 «Счетчики воды. Методика поверки».
При поверке применяются следующие эталонные СИ:
- установка для поверки счетчиков воды с ПГ ± 0,25 %;
- термометр ТЛ-4 диапазон температуры от 0 до 50 °С, цена деления 0,1 °С,
ГОСТ 28498-90.
Методика измерений приведена в паспорте.
Нормативные документы, устанавливающие требования к счетчикам холодной воды BAYLAN KY
1 ГОСТ Р 50601-93 «Счетчики питьевой воды крыльчатые. Общие технические условия».
2 ГОСТ Р 50193.1.3-92 «Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования. Методы и средства испытаний».
3 МР № 49 «Международная рекомендация МОЗМ. Счетчики для измерения холодной воды».
4 ГОСТ 8.510-2002 «Государственная поверочная схема для средств измерений объема и массы жидкости».
5 Техническая документация фирмы «BAYLAN OL£U ALETLERi SANAYi VE TiCARET LTD. §Ti.».
Осуществление торговли и товарообменных операций.
