Плиты поверочные Micron, 50635-12

Плиты поверочные Micron (далее ╞ плиты) служат для проверки отклонения от плоскостности, а также используются в качестве установочной поверхности при сборке, измерениях и поверке средств измерений в условиях цехов и лабораторий машиностроительного комплекса.

Документы

Описание типа

Карточка СИ

Номер в госреестре	50635-12
Наименование СИ	Плиты поверочные
Обозначение типа СИ	Micron
Изготовитель	"MICRONTOOLS S.P.O.", Чехия
Год регистрации	2012
Срок свидетельства	23.07.2017
МПИ (интервал между поверками)	2 года
Стоимость поверки	Узнать стоимость
Описание типа	скачать

Назначение

Плиты поверочные Micron (далее - плиты) служат для проверки отклонения от плоскостности, а также используются в качестве установочной поверхности при сборке, измерениях и поверке средств измерений в условиях цехов и лабораторий машиностроительного комплекса.

Описание

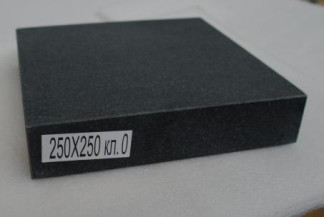

Плиты поверочные Micron представляют собой плиты прямоугольного сечения, изготовленные из отборного мелкозернистого, твердого гранита или чугуна. Плиты выпускаются 00, 0, 1 и 2 классов точности различных типоразмеров.

Технические характеристики

Плиты, изготовленные из гранита
Размеры плиты, мм			Допускаемое отклонение от плоскостности рабочей поверхности для классов точности, мкм		Масса, кг
Длина	Ши рина	Вы сота	00	0	Масса, кг
250	250	65	2	4	10
300	300	65	3	5	20
400	400	70	3	6	36
630	400	80	4	8	80
1000	630	90	5	10	300
1000	750	100	5	11	360
1000	1000	100	6	12	480
1600	1000	130	6	12	1050

Плиты, изготовленные из чугуна
Размеры рабочей поверхности, мм			Допускаемое отклонение от плоскостности рабочей поверхности для классов точности, мкм		Масса, кг
Длина	Ши рина	Высо та	1	2	Масса, кг
250	250	65	8	16	14
300	300	70	8	16	20
400	300	70	12	25	27
400	400	70	12	25	38
630	400	80	16	30	65
1000	630	90	20	40	350

Параметр шероховатости рабочей поверхности плит: Ra < 0,4 мкм - для плит класса точности 00, 0 и Ra < 0,8 мкм - для плит класса точности 1 и 2.

Допускаемое отклонение от перпендикулярности боковых поверхностей к рабочей поверхности: не хуже 12 степени точности по ГОСТ 24643-81.

Знак утверждения типа

Знак утверждения типа наносится на боковую грань плиты методом наклейки и в правом верхнем углу паспорта типографским способом.

Комплектность

Наименование	Количество
1. Плита поверочная	1 шт.
2. Упаковка	1 шт.
3. Паспорт	1 экз.
4. Методика поверки МП 50635-12	1 экз.

Поверка

осуществляется по документу МП 50635-12 «Плиты поверочные Micron. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в июле 2011 г. .

Сведения о методах измерений

Метод измерений изложен в разделе «Порядок работы и техническое обслуживание» паспорта плит поверочных Micron.

Нормативные и технические документы, устанавливающие требования к плитам поверочным Micron

ГОСТ 8.420-2002. «ГСИ. Государственная поверочная схема для средств измерений отклонений от прямолинейности и плоскостности».

Техническая документация фирмы MICRONTOOLS S.P.O., Чешская Республика.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям; выполнение работ и оказание услуг по обеспечению единства измерений.
