| Номер в госреестре | 50391-12 |
| Наименование СИ | Весы неавтоматического действия |
| Обозначение типа СИ | SK-WP |
| Изготовитель | "A&D Scales Co., Ltd.", Корея |
| Год регистрации | 2012 |
| Срок свидетельства | 23.01.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы неавтоматического действия SK-WP (далее весы) предназначены для статического определения массы веществ и материалов.
Конструктивно весы выполнены в едином корпусе и включают в себя следующие части: грузоприемное устройство, грузопередающее устройство, весоизмерительное устройство с показывающим устройством. Корпус весов выполнен из нержавеющей стали.
Общий вид весов представлен на рисунке 1.

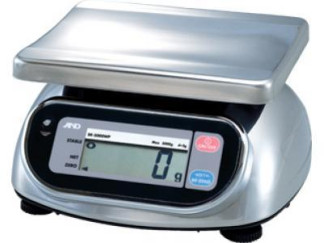

Рисунок 1 - Общий вид весов SK-WP
Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Далее, аналоговый электрический сигнал, преобразуется в цифровой код и результаты взвешивания выводятся на жидкокристаллический дисплей.
Питание весов осуществляется через адаптер сетевого питания или от батарей.
Весы оснащены последовательным интерфейсом передачи данных RS232C.
В зависимости от модификации весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ Р 53228-2008):
- устройство установки по уровню (Т.2.7.1);
- устройство автоматической и полуавтоматической установки нуля (Т.2.7.2.3 и Т.2.7.2.2);
- устройство слежения за нулем (Т.2.7.3);
- устройство установки нуля и уравновешивания тары (4.6.9);
- устройство выборки массы тары (Т.2.7.4);
Весы имеют следующие режимы работы (4.20):
- счетный режим;
- суммирование;
- вычисление процентных соотношений.
Весы выпускаются в 6 модификациях: SK-1000WP, SK-2000WP, SK-5000WP, SK-5001WP, SK-10KWP, SK-20КWP, отличающихся метрологическими характеристиками, массой, габаритными размерами.
На маркировочной табличке весов указывают:
- обозначение типа весов;
- класс точности;
- значения Max, Min, e;
- торговую марку изготовителя и его полное наименование;
- торговую марку или полное наименование представителя изготовителя для импортируемых весов;
- серийный номер;
- идентификационный знак на каждой составной части весов;
- знак утверждения типа.
Знак поверки в виде наклейки наносится на лицевую панель весов. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Рисунок 2 - Место пломбировки весов
Программное обеспечение (далее - ПО) весов является встроенным.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее весов при их включении.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая находится на задней поверхности весов (как показано на рисунке 2). Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО также не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.
Защита ПО и измерительной информации от преднамеренных воздействий соответствует требованиям ГОСТ Р 53228-2008 п. 5.5.1 «Дополнительные требования к электронным устройствам с программным управлением. Устройства со встроенным программным управлением».
Уровень защиты ПО от непреднамеренных и преднамеренных воздействии в соответствии с МИ 3286-2010 - «А».
Таблица 1
| Наименование программного обеспечения | Идентиф икаци-онное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Весы SK | -* | Р-4.4; Р-4.5; Р-5.0. | -* | -* |
*Примечание - Идентификационное наименование программного обеспечения, цифро
вой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисле-
ния цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.
Таблица 2
| Наименование характеристик | SK- 1000WP | SK- 2000WP | SK- 5000WP | SK- 5001WP | SK- 10KWP | SK- 20KWP |
| Класс точности по ГОСТ Р 53228-2008 | III | |||||
| Максимальная нагрузка (Max), г | 1000 | 2000 | 5000 | 5000 | 10000 | 20000 |
| Поверочное деление, е, и действительная цена деления, d, e=d, г | 0,5 | 1 | 2 | 1 | 5 | 10 |
| Число поверочных делений (n) | 2000 | 2000 | 2500 | 5000 | 2000 | 2000 |
| Диапазон уравновешивания тары | 100 % Max | |||||
| Диапазон температур, °C | от -10 до +40 | |||||
| Параметры адаптера сетевого питания: - напряжение на входе, В - частота, Гц | от 187 до 242 от 49 до 51 | |||||
| Масса, кг | 2,9 | |||||
| Г абаритные размеры, мм | 280x266x146 | |||||
Знак утверждения типа наносится на маркировочную табличку, расположенную на грузоприемном устройстве весов и типографским способом на титульный лист руководства по эксплуатации.
1. Весы............................................................................................................................1 шт.
2. Адаптер сетевого питания......
. 1 шт. .1 экз.
3. Руководство по эксплуатации
осуществляется по приложению Н «Методика поверки весов» ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Идентификационные данные, а так же процедура идентификации программного обеспечения приведены в приложении к руководству по эксплуатации на весы.
Основные средства поверки: гири, соответствующие классу точности М1 по ГОСТ 7328-2001.
«Весы неавтоматического действия SK-WP. Руководство по эксплуатации», раздел 5 «Взвешивание».
Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия SK-WP
1. ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
2. ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы»
3. Техническая документация фирмы-изготовителя
Осуществление торговли и товарообменных операций, выполнении работ по расфасовке товаров.
