| Номер в госреестре | 49607-12 |
| Наименование СИ | Счетчики газа диафрагменные |
| Обозначение типа СИ | GALLUS, GALLUS Cyble |
| Изготовитель | "Itron Metering Systems Chongqing Co., Ltd.", Китай |
| Год регистрации | 2012 |
| Срок свидетельства | 23.04.2017 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
Счетчики газа диафрагменные GALLUS, GALLUS Cyble (далее - счетчики газа) предназначены для измерений объема природного и других неагрессивных газов низкого давления.
Принцип действия основан на преобразовании разности давлений газа на входе и выходе счетчика в поступательное движение мембран, находящихся внутри счетчика и образующих измерительные камеры. Газ, последовательно проходя через камеры, приводит в движение мембраны, которые через рычажный привод соединены со счетным механизмом роликового типа.
Конструктивно счетчики газа диафрагменные GALLUS представляют собой герметичный металлический корпус. В корпус встроены непроницаемые для газа мембраны, изготовленные из резино-полистироловой ткани и разделяющие счетчик на две камеры.
Счетчики могут комплектоваться импульсным преобразователем, который предназначен для дистанционного снятия показаний.
Счетчики (по заказу) оборудуются встроенным устройством термокомпенсации механического типа на основе биметаллического элемента (для приведения объема газа к стандартным условиям).
Счетчики GALLUS Cyble оборудованы механическим отсчетным устройством с вращающимся стрелочным указателем, использующимся для генерации импульсов следующими бесконтактными коммуникационным модулями:
- EverBlu Cyble - устройство стационарного беспроводного сбора данных;
- AnyQuest Cyble - устройство сбора данных по радиосвязи;
- Cyble Sensor - устройство импульсного выходного сигнала;
- Cyble M-Bus - устройство проводной связи по протоколу M-Bus;
- Cyble RF - устройство передачи информации по радиосвязи.
Счетчики газа не имеют ни встроенного, ни внешнего программного обеспечения.

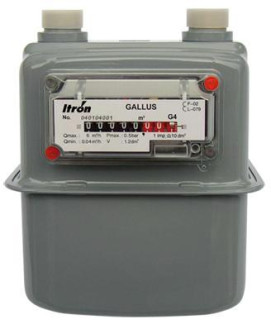

Внешний вид счетчиков газа диафрагменных GALLUS показан на рисунке 1.
Основные метрологические и технические характеристики счетчиков представлены в таблице 1.
Таблица 1
| Наименование параметра | Значение параметра (GALLUS, GALLUS Cyble) | ||
| Типоразмер счетчика | G1,6 | G2,5 | G4 |
| Номинальный расход газа Qnom, м3/ч | 1,6 | 2,5 | 4 |
| Максимальный расход газа Qmax, м3/ч | 2,5 | 4 | 6 |
| Минимальный расход газа Qmin, м3/ч | 0,016 | 0,025 | 0,04 |
| Пределы допускаемой основной относительной погрешности, %: в диапазоне Qmin < Q < 0,1 Qnom; в диапазоне 0,1Qnom < Q < Qmax | ± 3 ± 1,5 | ||
| Дополнительная погрешность от изменения температуры газа от стандартной (20 °С) на каждый градус, % / °С, не более | ± 0,45 | ||
| Емкость отсчетного устройства, м3 | 99999,999 | ||
| Цена единицы младшего разряда (деления шкалы), дм3 | 1 (0,2) | ||
| Циклический объем, дм3, не менее | 1,2 | ||
| Порог чувствительности, м3/ч, не более | 0,0032 | 0,005 | 0,008 |
| Наибольшее избыточное рабочее давление, МПа | 0,05 | ||
| Потеря давления при Qmax, Па, не более | 200 | ||
| Рабочий диапазон температур газа, °С | от минус 40 до 60 | ||
| Температура окружающего воздуха при транспортировке и хранении, °С | от минус 40 до 70 | ||
| Габаритные размеры, мм, не более: высота; ширина; глубина | 219 ± 9 190 ± 2 156 ± 9 | ||
| Масса, кг, не более: GALLUS; GALLUS Cyble | 1,45 ± 0,15 1,6 ± 0,15 | ||
| Средняя наработка счетчика до отказа, лет | 16 | ||
| Средний срок службы, лет | 40 | ||
Условия эксплуатации: атмосферное давление, кПа относительная влажность воздуха, % температура окружающего воздуха, °С
от 84 до 106,7; от 30 до 90; от минус 40 до 60.
Знак утверждения типа наносят на лицевую панель счетчика методом печати и на титульный лист эксплуатационной документации типографским способом.
в комплект поставки входят:
счетчик газа 1 шт.;
паспорт 1 шт.;
заглушка 2 шт.;
комплект монтажных частей 1 шт.;
индивидуальная упаковка 1 шт.
осуществляется по ГОСТ 8.324-2002 «ГСИ. Счетчики газа. Методика поверки».
Основное средство поверки: установка расходомерная поверочная газовая типа УЭРГ-100, пределы допускаемой относительной погрешности ± 0,1 %.
Методика прямых измерений изложена в Паспорте на «GALLUS. Счетчик газа диа-фрагменный».
Нормативные и технические документы, устанавливающие требования к счетчикам газа диафрагменным GALLUS, GALLUS Cyble
1 ГОСТ Р 8.618-2006 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объемного и массового расходов»;
2 ГОСТ Р 50818-95 «Счетчики газа объемные диафрагменные. Общие технические требования и методы испытаний»;
3 Техническая документация изготовителя.
- осуществление торговли и товарообменных операций;
- выполнение государственных учетных операций.
| Зарегистрировано поверок | 3809 |
| Поверителей | 73 |
| Актуальность данных | 25.07.2025 |
