| Номер в госреестре | 36014-15 |
| Наименование СИ | Индикаторы часового типа |
| Обозначение типа СИ | Holex мод. 431980, 432000, 433060, 433410, 434004 |
| Изготовитель | Компания "Hoffmann GmbH Qualitatswerkzeuge", Германия |
| Год регистрации | 2015 |
| Срок свидетельства | 14.04.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Индикаторы часового типа Holex модификаций 431980, 432000, 433060, 433410, 434004 (далее по тексту - индикаторы) предназначены для абсолютных и относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.
Индикаторы изготавливаются следующих модификаций:

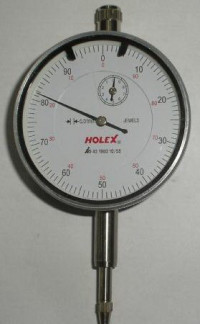

- 431980, 432000, 433060, 433410 - с отсчетом по круговой шкале (рисунки 1-4);
- 434004 - с цифровым отсчетным устройством (рисунок 5).
Индикаторы модификаций 431980, 432000, 433060, 433410 представляют собой корпус с передаточным механизмом, шкалой, стрелкой и измерительным стержнем. Круговая шкала вращается посредством подвижного ободка. Могут изготавливаться с регулируемым полем допуска.
Принцип действия индикатора состоит в преобразовании малых перемещений измерительного рычага в пропорциональное угловое перемещение стрелки отсчетного устройства.
Индикаторы отличаются между собой конструкцией и диапазоном измерений. Индикаторы модификации 434004 представляют собой устройство, которое преобразует малые линейные перемещения измерительного стержня, осуществляемое параллельно шкале, в пропорциональное изменение напряжения в электрической схеме блока цифровой индикации. Результаты измерений выводятся на жидкокристаллический экран передней панели индикаторов.
В корпус индикаторов модификации 434004 встроены кнопки, с помощью которых осуществляется ряд специальных функций, таких как включение/выключение индикатора (OFF/ON), установки нуля (ZERO) и выбора режима единиц измерений мм/дюйм (mm/inch).
Питание индикаторов модификации 434004 осуществляется от встроенного источника питания.
Индикаторы всех модификаций могут изготавливаться с ушком для крепления или без него.
| индикато | ров | ||||
| Моди фикация | Диапазон измерений, мм | Цена деления шкалы (шаг дискретности отсчета), мм | Наибольшая алгебраическая разность погрешностей индикатора, мкм | Вариация показаний, мкм, не более | |
| на любом участке диапазона измерений, мм | на всем диапазоне измерений при прямом ходе измерительного стержня | ||||
| 0,1 | |||||
| 431980 | от 0 до 10 | 0,01 | 5 | 15 | 3 |
| 432000 | от 0 до 10 | 0,01 | 5 | 15 | 3 |
| 433060 | от 0 до 30 | 0,01 | 5 | 20 | 3 |
| от 0 до 50 | 0,01 | 5 | 25 | 3 | |
| 433410 | от 0 до 1 | 0,001 | 3 | 5 | 3 |
| 434004 | от 0 до 12,5 | 0,01 | - | 20 | - |
Таблица 2. Изме
рительное усилие индикаторов
| Модификация | Диапазон | Измерительное |
| измерений, мм | усилие, Н | |
| 431980 | от 0 до 10 | от 0,4 до 1,4 |
| 432000 | от 0 до 10 | от 0,7 до 1,5 |
| 433060 | от 0 до 30 | от 0,8 до 1,6 |
| от 0 до 50 | от 1,5 до 2,3 | |
| 433410 | от 0 до 1 | от 1,5 до 2,0 |
| 434004 | от 0 до 12,5 | от 0,7 до 1,1 |
Присоединительный диаметр гильзы индикаторов часового типа модификаций 431980, 432000, 433060, 433410 8h6 (8-0,009 мм).
Присоединительный диаметр гильзы индикаторов часового типа модификации 434004 8h8 (8-0,022 мм).
Диапазон рабочих температур, °С от 15 до 25.
Относительная влажность воздуха не более 80 %.
Знак утверждения типа наносится на футляр индикатора часового типа методом наклейки и на титульном листе паспорта типографским методом.
Т аблица 3. Комплектность средств измерений_
| Наименование | Количество |
| Индикатор часового типа | 1 шт. |
| Элемент питания (для индикаторов модификации 434004) | 1 шт. |
| Футляр | 1 шт. |
| Паспорт | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется в соответствии с документом по поверке МП 36014-15 «Индикаторы часового типа Holex модификаций 431980, 432000, 433060, 433410, 434004. Методика поверки», утвержденным ФГУП «ВНИИМС» 24 февраля 2015 г.
Основные средства поверки:
- прибор для поверки индикаторов часового типа ППИ-4 (Госреестр № 3524-81);
- прибор для поверки измерительных головок типа ППГ-2А (Г осреестр № 9546-84);
- прибор микрометрический для поверки индикаторов часового типа ПМИ50 (Госреестр № 10682-86).
Метод измерений изложен в разделе «Порядок работы» паспорта индикаторов.
Нормативные и технические документы, устанавливающие требования к индикаторам часового типа Holex модификаций 431980, 432000, 433060, 433410, 434004
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1 • 10-9 .50 м и длин волн в диапазоне 0,2 ... 50 мкм».
Техническая документация изготовителя.
Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
