| Номер в госреестре | 31210-12 |
| Наименование СИ | Спектрофотометры |
| Обозначение типа СИ | LEKI мод. SS1104, SS1207, SS1207 UV, SS2107, SS2107UV, SS2109UV, SS2110UV |
| Изготовитель | Компания "MEDIORA OY", Финляндия |
| Год регистрации | 2012 |
| Срок свидетельства | 12.10.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Спектрофотометры предназначены для измерения коэффициента пропускания и оптической плотности твердых и жидких проб.
Спектрофотометры представляют собой стационарные настольные лабораторные приборы, состоящие из оптико-механического и электронного узлов, установленных в общем корпусе.
Принцип действия спектрофотометров основан на измерении отношения интенсивностей излучения, прошедшего через исследуемый объект и пустую кювету.
Для разложения излучения в спектр в приборах используется монохроматор с дифракционной решеткой. В качестве источников излучения используются галогенная и дейтериевая (для моделей, работающих в УФ области спектра) лампы, а в качестве приемника - фотодиод. Приборы управляются с помощью мембранной клавиатуры и оснащены цифровым табло, на которые выводятся рабочая длина волны и результат измерения коэффициента пропускания (или оптической плотности) и ряд служебных параметров. Спектрофотометры имеют кювет-ное отделение большого размера, рассчитанное на установку кювет с длиной оптического пути до 100 мм.
Приборы отличаются друг от друга расположением панели управления, размером дисплея и количеством функций встроенного программного обеспечения.

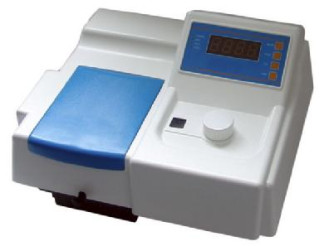

Внешний вид спектрофотометров приведен на рисунке 1.
Рис. 1. Внешний вид спектрофотометров LEKI
Спектрофотометры оснащены встроенным программным обеспечением, которое управляет работой прибора и отображает, обрабатывает и хранит полученные данные.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| SS1104 | SS1104 v1.1 | 1.1 | A8C8504E | CRC32 |
| SS1207 | SS1207 v1.1 | 1.1 | 06CAD9C8 | CRC32 |
| SS1207UV | SS1207UV v1.2 | 1.2 | A8B6FDCF | CRC32 |
| SS2107 | SS2107 v2.0 | 2.0 | 04D862B2 | CRC32 |
| SS2107UV | SS2107UV v2.0 | 2.0 | F0949AC9 | CRC32 |
| SS2109UV | SS2109UV v2.0 | 2.0 | ED429C6C | CRC32 |
| SS2110UV | SS2110UVv2.0 | 2.0 | 82F74046 | CRC32 |
Программное обеспечение спектрофотометров LEKI реализовано аппаратно, является встроенным и полностью метрологически значимым.
Основными функциями программного обеспечения являются:
-диагностика аппаратной и программной составляющих спектрофотометра;
-приём и обработка сигнала первичного измерительного преобразователя (фотодиода); -представление результата через устройство вывода (цифровое табло, дисплей, принтер).. Спектрофотометры имеют защиту встроенного программного обеспечения от преднамеренных и непреднамеренных изменений, реализованную изготовителем на этапе производства путём установки системы защиты микроконтроллера от чтения и записи. Доступ к исполняемому коду программного обеспечения закрыт, идентификационные данные доступны только на этапе производства.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных воздействий относится к уровню «С» по МИ 3286-2010.
Влияние программного обеспечения на метрологические характеристики учтено при нормировании последних.
Таблица 2.
| Наименование характеристики | Значения характеристики |
| Спектральный диапазон, нм: - модель SS1104 - модели SS1207, SS2107 - модели SS1207UV, SS2107UV - модели SS2109UV, SS2110UV | От 330 до 1000 От 340 до 1000 От 200 до 1000 От 200 до 1000 |
| Диапазон измерений спектральных коэффициентов направленного пропускания, % | От 0 до 100 |
| Пределы допускаемой абсолютной погрешности спектрофотометров при измерении спектральных коэффициентов направленного пропускания, % | ±1,0 |
| Пределы допускаемой абсолютной погрешности установки длин волн, нм | ±2,0 |
| Спектральная ширина щели , нм, не более - модели SS1207, SS1104 - модель SS2107 - модели SS1207UV, SS2107UV, SS2109UV, SS2110UV | 6,0 4.0 2.0 |
| Уровень рассеянного света (при А,=340 нм), %, не более - модель SS1104 - модели SS1207, SS2107, SS1207UV, SS2107UV, SS2109UV, SS2110UV | 0,3 0,2 |
| Дрейф показаний (на Х= 500 нм), Б/ч, не более | ±0,005 |
| Габаритные размеры (ДхШхВ), мм - модель SS1104 - модели SS1207, SS2107, SS1207UV, SS2107UV модели SS2109UV, SS2110UV | 316x280x105 370x320x190 410x290x200 |
| Масса, кг, не более - модель SS1104 - модели SS1207, SS2107 - модели SS1207UV, SS2107UV - модели SS2109UV, SS2110UV | 4.5 7 7.5 10 |
| Средний срок службы, лет | 8 |
| Потребляемая мощность, В-А, не более | 100 |
| Напряжение питания частотой 50±1 Гц, В | 220+22-33 |
| Условия эксплуатации: -диапазон температур окружающего воздуха, °С -диапазон относительной влажности окружающего воздуха (при 25 °С), % - диапазон атмосферного давления, кПа | От 15 до 30 Не более 80 От 84 до 106 |
"*
В спектральном диапазоне от 250 до 300 нм
Знак утверждения типа наносится на титульном листе руководства по эксплуатации методом компьютерной графики и на лицевую панель корпуса прибора в виде наклейки.
Комплект поставки определяется заказом и отражается в спецификации. Основной комплект включает:
- спектрофотометр;
- держатель кювет;
- набор кювет 1 см (4 шт.)
- руководство по эксплуатации;
- методику поверки МП-242-0534-2007;
- чехол пылезащитный
осуществляется в соответствии с документом "Спектрофотометры SS1101, SS1103, SS1104, SS1105, SS1207, SS1207UV, SS2107, SS2107UV, SS2109UV, SS2110UV фирмы "MEDIORA OY", Финляндия. Методика поверки МП-242-0534-2007", утвержденным ГЦИ СИ "ВНИИМ им. Д.И.Менделеева" 25.05.2007 г.
Основные средства поверки: комплект нейтральных светофильтров КС-100/101, комплект светофильтров КС-105, комплект нейтральных светофильтров КС-102.
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации спектрометров LEKI моделей SS1104, SS1207, SS1207UV, SS2107, SS2107UV, SS2109UV, SS2110UV.
Нормативные и технические документы, устанавливающие требования к спектрофотометрам LEKI моделей SS1104, SS1207, SS1207UV, SS2107, SS2107UV, SS2109UV, SS2110UV
1. ГОСТ 8.557-2007 "Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания в диапазоне длин волн 0,2-50 мкм, диффузного и зеркального отражений в диапазоне длин волн
0,2-20 мкм.
2. Техническая документация изготовителя.
При осуществлении деятельности в области охраны окружающей среды и оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
