Для измерения температуры и регулирования тепловых процессов в однофазных и трехфазных электрических печах сопротивления, оснащенных тиристорами или симисторами, используются для измерения и регулирования температуры в различных отраслях промышленности.
| Номер в госреестре | 30403-12 |
| Наименование СИ | Терморегуляторы-измерители программируемые |
| Обозначение типа СИ | ТП |
| Изготовитель | ООО "НПК "ВАРТА", г.С.-Петербург |
| Год регистрации | 2012 |
| Срок свидетельства | 01.03.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Терморегуляторы-измерители программируемые ТП (далее - регуляторы) предназначены для измерения температуры и программного регулирования тепловых процессов в однофазных и трехфазных электрических печах сопротивления, оснащенных тиристорами или симисторами.
Регуляторы обеспечивают аналого-цифровое преобразование сигналов термопар с номинальными статическими характеристиками преобразования (далее НСХ) по ГОСТ Р 8.585-2001. Измерительная информация преобразуется в частоту и обрабатывается микропроцессором регулятора, по результатам обработки формируются задающие и управляющие воздействия.
Регуляторы имеют один канал измерения и один канал регулирования температуры. В регуляторах обеспечена возможность выбора одного из пяти типов термопар: B, S, K, L, J. Регуляторы обеспечивают регулирование температуры по пропорционально-интегральнодифференциальному закону.
Регуляторы модели ТП700 обеспечивают также двухпозиционное регулирование.
Информация сохраняется в энергонезависимой памяти регуляторов при отключении сетевого напряжения, при включении сетевого напряжения регулятор продолжает выполнение программы с прерванного места.
Конструктивно регуляторы выполнены в металлическом корпусе, исполнение щитовое. На лицевой панели регулятора размещен цифровой индикатор с управляющими кнопками.
Регуляторы в зависимости от исполнения обеспечивают связь с компьютером по интерфейсу RS232, могут иметь или не иметь дополнительные и аварийные выходы, дистанционный запуск, могут управлять одно- или трехфазной нагрузкой.
Регуляторы выпускаются следующих моделей: ТП403, ТП700, ТП702, ТП703.

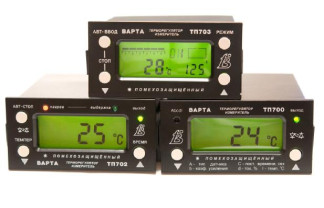

Внешний вид регуляторов изображен на рисунке 1 и рисунке 2.
Программное обеспечение терморегуляторов-имерителей обеспечивает задание и регулирование температуры в определенные промежутки времени, не содержит значимой метрологической части и не оказывает влияния на метрологические характеристики.
Диапазон измерений, пределы основной приведенной погрешности и дополнительной приведенной погрешности приведены в табл. 1.
Таблица 1
|
Обозначение термоэлектрического преобразователя (тип термопары) |
Диапазон температур, °С |
Пределы допускаемой основной приведенной погрешности, % от диапазона измерений |
Пределы допускаемой дополнительной приведенной погрешности в рабочих условиях эксплуатации, % от диапазона измерений |
|
ТПР(В) |
600 - 1800 |
±0,25 |
±0,25 |
|
ТПП(Б) |
20 - 1600 |
±0,25 |
±0,25 |
|
ТХА(К) |
20 - 1300 |
±0,5 |
±0,25 |
|
TXK(L) |
0 - 800 |
±0,5 |
±0,25 |
|
ТЖК(1) |
20 - 900 |
±0,5 |
±0,25 |
Дискретность задания и индикации температуры, °С Тип дисплея
1
жидкокристаллический 4-х разрядный
187 - 242 50 ± 1
6
3
93x96x48
126x96x48
0,4
0,6
10
Электропитание:
- напряжение сети переменного тока, В
- частота питающей сети, Гц
Потребляемая мощность, В А, не более: для моделей ТП403 для моделей ТП700, ТП702, ТП703
Габаритные размеры регуляторов, мм, не более: ТП403
ТП700, ТП702, ТП703
Масса одного регулятора, кг, не более:
ТП403
ТП700, ТП702, ТП703 Средний срок службы, лет, не менее Условия эксплуатации:
- температура окружающего воздуха, °С
атмосферное давление в диапазоне, кПа относительная влажность воздуха при температуре
35 °С, %
80
0,15
механическая вибрация частотой 10 - 55 Гц и амплитудой, мм, не более
По стойкости к механическим воздействиям исполнение регуляторов - виброустой-чивое, группа исполнения N2
Средняя наработка на отказ, ч, не менее
10000
наносится типографским методом на эксплуатационную документацию и методом шелкогра-фии на специальную табличку на верхней грани корпуса.
В комплект поставки входят:
- терморегулятор-измеритель программируемый ТП;
- Руководство по эксплуатации;
- Методика поверки 435-074-2012 МП.
осуществляется в соответствии с документом 435-074-2012 МП «Терморегуляторы-измерители программируемые ТП. Методика поверки», утвержденным ГЦИ СИ ФБУ «Тест-
С.-Петербург» 09.02.2012 г.
Перечень эталонов, применяемых при поверке:
- калибратор многофункциональный МСХ, 0 - 100 мВ,
ПГ ±(0,004 %ИВ+0,004 %ДИ+1 ед.);
- термометр цифровой Chechtemp, минус 20 - 90 °С, ПГ ±0,3 °С;
- мегаомметр М4102/1-1М, 500 В;
- пробойная установка УПУ-10, 1,5 кВ, КТ 4,0.
Методика измерений изложена в Руководстве по эксплуатации «Терморегуляторы-измерители программируемые ТП. 03.01.00.00РЭ».
Нормативные и технические документы, устанавливающие требования к терморегуляторам-измерителям программируемым ТП
1. ГОСТ 8.558-93 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры».
2. ГОСТ Р 8.585-2001 «Государственная система обеспечения единства измерений. Термопары. Номинальные статические характеристики преобразования».
3. ТУ 4211-001-06016219-11 (взамен ТУ 4211-001-06016219-05) «Терморегуляторы-измерители программируемые ТП. Технические условия».
4. 435-074-2012 МП «Терморегуляторы-измерители программируемые ТП. Методика поверки».
- вне сферы государственного регулирования обеспечения единства измерений.
