Газоанализаторы непрерывного определения метана ГНОМ 1, 22491-13

Назначение

Г азоанализаторы непрерывного определения метана ГНОМ 1 (далее - газоанализаторы) предназначены для измерения и оперативного контроля содержания довзрывоопасных концентраций метана и других горючих газов в атмосфере объектов общепромышленного назначения.

Описание

Действие газоанализатора основано на измерении сигнала термохимического элемента датчика при беспламенном (каталитическом) горении на нем метана или других горючих газов и термокондуктометрического элемента датчика. Датчик работает в импульсном режиме с периодом подачи напряжения 8 с.

Сигнал с датчика поступает в аналого-цифровой преобразователь, затем в цифровом виде обрабатывается вычислительным устройством. Газоанализаторы имеют разные модификации программы встроенного микропроцессора, выполняющего функции аналогоцифрового преобразователя и вычислительного устройства (ВУ), позволяющие измерять объёмную концентрацию метана (режим метанометра) или концентрацию горючих газов в % НКПР (режим эксплозиметра). Режимы переключаются программно через команды меню с клавиатуры газоанализатора. ВУ использует константы, хранящиеся в памяти микропроцессора, полученные при калибровке газоанализатора в режимах метанометра и эксплозиметра, для вычисления соответственно концентрации метана в % об. долей или % НКПР для горючих газов.. Вычисленное значение концентрации индицируется на двухразрядном светодиодном индикаторе. В режиме метанометра при превышении измеряемой концентрации 5% об. дол. датчик переходит в термокондуктометрический режим и при этом индицируется высокая до 99% об. дол. концентрация метана. Этот режим может быть включён через команды меню с клавиатуры.

Вычисленное по измеренным параметрам датчика значение температуры окружающей среды и отдельно измеренное напряжение аккумуляторной батареи, питающей электронную схему, могут быть выведены на индикатор через команды меню.

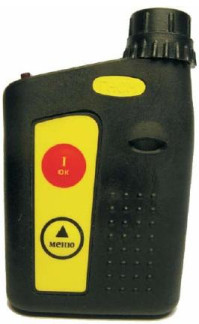

Газоанализаторы представляют собой промышленные, переносные, показывающие и сигнализирующие приборы.

Г азоанализаторы, имеющие встроенный микропроцессор, обеспечивают:

-    отображение текущего значения концентрации метана или других горючих газов на светодиодном индикаторе;

-    выдачу аварийной световой и звуковой сигнализации при превышении установленного порогового значения мгновенного содержания метана;

-    автоматическую или ручную установку нуля;

-    самотестирование после включения;

-    световую и звуковую сигнализацию о разряде аккумуляторной батареи;

-    автоматизацию процесса ускоренной зарядки аккумуляторной батареи со световой сигнализацией об окончании его;

-    индикацию температуры воздуха.

Отбор пробы - диффузионный, могут эксплуатироваться совместно с пробоотборником.

Питание газоанализаторов осуществляется от блока аккумуляторов, состоящего из трёх NiMH элементов типа ОРЭОАААЭМБи (T314) с номинальным напряжением 3,6 В и номинальной емкостью 0,30 Ач.

Климатическое исполнение УХЛ 5 по ГОСТ 15150.

Газоанализаторы имеют степень защиты от внешних воздействий IP54 по ГОСТ

14254.

Газоанализаторы имеют взрывозащищенное исполнение:

-    уровень взрывозащиты - особовзрывобезопасный по ГОСТ Р 51330.0-99;

-    вид взрывозащиты - "искробезопасная электрическая цепь" по ГОСТ Р 51330.10-99 и "специальный" по ГОСТ 22782.3-77 (сертификат № РОСС RU.ГБ06.В00924 выдано ОС ВСИ “ВНИИФТРИ”, действительно до 04.02.2014).

Маркировка взрывозащиты :

-    для группы I - РО ExiasIX;

-    для группы II - 0ЕхiаsИАТ2Х

Г азоанализаторы имеют разрешение ростехнадзора на применение на опасных объектах, в том числе на шахтах опасных по газу и пыли № РРС 00-38760.

Для защиты прибора от несанкционированного вскрытия корпус газоанализатора опломбирован (рисунок 2).

Программное обеспечение

Г азосигнализаторы имеют встроенное программное обеспечение. Информационные данные программного обеспечения Таблица 1 - Идентификационные данные программного обеспечения

Газосигнализатор ГНОМ 1 имеет защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи. Уровень защиты «С» по МИ 3286-2010.

Диапазоны измерений и пределы допускаемой основной абсолютной погрешности газоанализаторов приведены в таблице 2.

Таблица 2.

Условия эксплуатации газоанализаторов:

-    температура окружающей среды    от минус 25 до плюс 40 оС;

-    относительная влажность окружающей среды при температуре 35оС, с конденсацией влаги, % (98 ± 2);

-    атмосферное давление, кПа    (87,8 - 119,7)

мм рт.ст    (660-900);

-    наличие угольной пыли, г/м3, не более    2.

Диапазон показаний температуры окружающей среды, оС от минус 25 до плюс 40; Порог срабатывания аварийной звуковой и световой сигнализации регулируется в

диапазоне (с шагом ),    % об. доли СН4    от 0,1 до 2,0 (0,1);

% НКПР    от 1 до 20 (1);

Показания газоанализатора в момент срабатывания аварийной сигнализации не отличаются от заданного порога

Время срабатывания сигнализации, с, не более    20;

Уровень звукового давления, развиваемого звукоизлучателем газоанализатора на расстоянии 1 м, дБ, не менее    75;

Прерывность сигнализации, с    от 1 до 3;

Напряжение питания, при котором срабатывает сигнализация разряда аккумулятора, В    3,4;

Продолжительность непрерывной работы при времени работы аварийной сигнализации не более 1 ч от аккумулятора, ч, не менее    15;

Время готовности после включения, мин, не более    1;

Время установления показаний на уровне 90% от измеряемой    величины при

скачкообразном изменении концентрации метана, с, не более    25;

Предел допускаемой дополнительной погрешности, вызванной:

-    изменением влажности окружающего воздуха в пределах рабочих условий эксплуатации, % объемной доли СН4    ± 0,2;

% НКПР    ±5;

-    изменением температуры окружающего воздуха на каждые 10 оС в пределах рабочих условий эксплуатации, % объемной доли СН4    ± 0,2;

% НКПР    ±5;

-    изменением атмосферного давления в пределах рабочих условий эксплуатации,

% объемной доли СН4    ± 0,2;

% НКПР    ±5;

Предел допускаемого изменения показаний газоанализаторов    (стабильность показаний) за пять рабочих дней при времени работы не более 10 часов в день,

% объемной доли СН4    ± 0,2;

% НКПР    ±5;

Г абаритные размеры газоанализатора, мм    90х60х27;

Масса газоанализатора, кг    0,1;

Средняя наработка на отказ, ч, не менее    10000;

Срок службы чувствительного элемента, лет, не менее    1;

Полный средний срок службы газоанализатора, лет, не менее    6.

Знак утверждения типа

Знак утверждения типа наносят на титульный лист Руководства по эксплуатации ГНОМ 01.00.000 РЭ методом штемпелевания.

Комплектность

-    По желанию заказчика газоанализаторы могут быть укомплектованы пробоотборником

-    По желанию заказчика газоанализаторы могут быть укомплектованы многоместным зарядным устройством (КУ-10) в комплекте с сетевым адаптером.

Поверка

осуществляется по документу ГНОМ 01.00.000 РЭ (раздел 14 Руководства по эксплуатации), согласованному ГЦИ СИ ОАО ФНТЦ «Инверсия» в сентябре 2012 г.

Основные средства поверки:

Для поверки используются поверочный нулевой газ (ПНГ) в баллонах под давлением по ТУ 51-180-83 (воздух) и ПГС ГСО по ТУ 6-16-2956-92: №№3905-87, 4272-88 (метан в воздухе); 3969-87, 3970-87 (5323-90) (пропан в воздухе); 4293-88, 4294-88 (бутан в воздухе).

Сведения о методах измерений

Методики измерений приведены в Руководстве по эксплуатации

Нормативные и технические документы, устанавливающие требования к газоанализаторам непрерывного определения метана ГНОМ 1

1.    Газоанализатор непрерывного определения метана ГНОМ 1. Технические условия ТУ 4215-001-51052731-01.

2.    ГОСТ 13320-81. Газоанализаторы промышленные автоматические. Общие технические условия.

3.    ГОСТ 24032-80. Приборы шахтные газоаналитические. Общие технические требования. Методы испытаний.

4.    ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

5.    ГОСТ Р 51330.0-99 Электрооборудование взрывозащищенное. Общие требования

6.    ГОСТ 22782.3-77 Электрооборудование взрывозащищенное со специальным видом взрывозащиты. Технические требования и методы испытаний

7.    ГОСТ Р 51330.10-99 Электрооборудование взрывозащищенное. Искробезопасная электрическая цепь i.

8.    ГОСТ Р 51330.19-99 Электрооборудование взрывозащищенное. Часть 20. Данные по горючим газам

Рекомендации к применению

- при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований к промышленной безопасности к эксплуатации опасного производственного объекта,
