Гигрометры психрометрические СПЕЦЗАЩИТА ВИТ-1 (далее по тексту -гигрометры) предназначены для измерений температуры и относительной влажности окружающего воздуха в помещениях при помощи психрометрической таблицы.
Гигрометры психрометрические СПЕЦЗАЩИТА ВИТ-1 (далее по тексту -гигрометры) предназначены для измерений температуры и относительной влажности окружающего воздуха в помещениях при помощи психрометрической таблицы.
| Номер в госреестре | 91142-24 |
| Наименование СИ | Гигрометры психрометрические |
| Обозначение типа СИ | СПЕЦЗАЩИТА ВИТ-1 |
| Изготовитель | "Hengshui Bodefu Instrument Co., Ltd.", Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 25.01.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Гигрометры психрометрические СПЕЦЗАЩИТА ВИТ-1 (далее по тексту -гигрометры) предназначены для измерений температуры и относительной влажности окружающего воздуха в помещениях при помощи психрометрической таблицы.
Принцип действия гигрометров основан на определении относительной влажности окружающей среды по разности показаний «сухого» и «увлажненного» термометров при помощи психрометрической таблицы по ГОСТ Р 8.811-2012. Значение относительной влажности определяется по таблице как значение, которое находится на пересечении строки, которая соответствует показаниям «сухого» термометра и столбца, который соответствует разности показаний «сухого» и «увлажненного» термометров. Принцип действия термометров гигрометра основан на тепловом изменении объема термометрической жидкости в зависимости от температуры измеряемой среды.

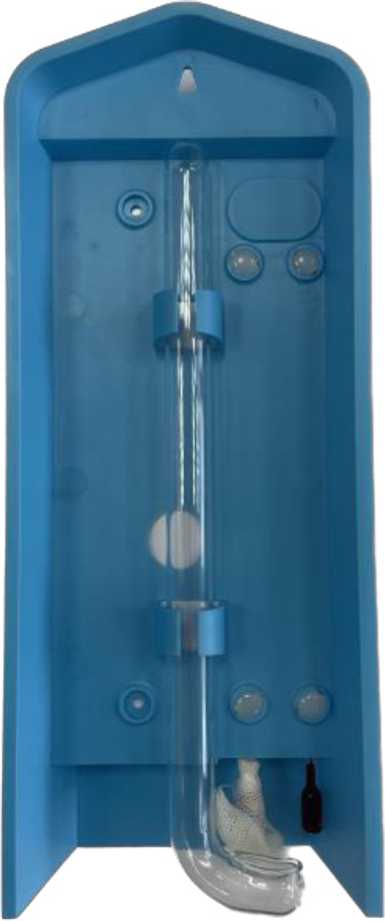

Конструктивно гигрометры выполнены в виде пластмассового корпуса, на лицевой стороне которого расположены два стеклянных термометра со шкалой - «сухой» и «увлажненный». Шкальные пластины изготовлены из полистирола и приклеены к корпусу. В качестве термометрической жидкости у термометров используется толуол, окрашенный в красный цвет. Справа от термометров на корпусе гигрометров расположена психрометрическая таблица, рассчитанная для скорости аспирации воздуха в диапазоне от 0,5 до 1,0 м/с. На тыльной стороне корпуса гигрометров расположен сменный стеклянный резервуар (питатель), необходимый для постоянного смачивания при помощи фитиля «увлажненного» термометра.

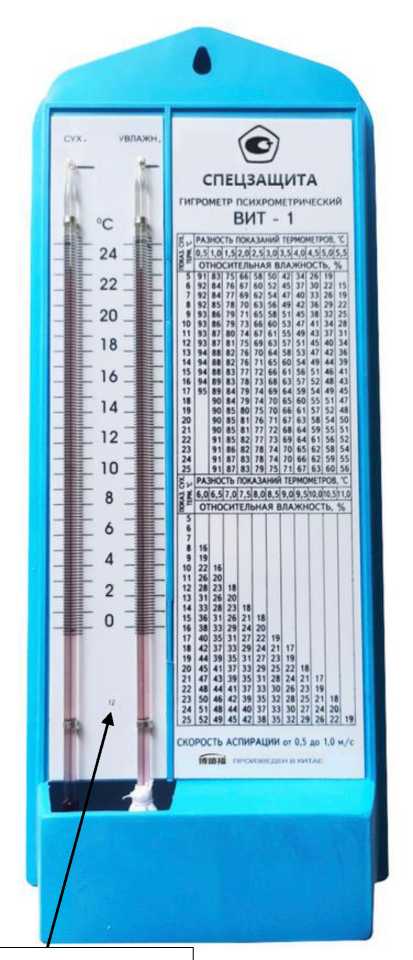

Общий вид гигрометров с указанием места нанесения заводского номера представлен на рисунке 1.
Место нанесения
заводского номера
Рисунок 1 - Общий вид гигрометров психрометрических СПЕЦЗАЩИТА ВИТ-1 с указанием места нанесения заводского номера
Заводской номер в виде обозначения, состоящего из арабских цифр, наносится на лицевую часть пластмассового корпуса гигрометра способом, принятым у Изготовителя. Конструкция гигрометров позволяет нанести знак поверки на средство измерений.
Пломбирование гигрометров не предусмотрено.
Метрологические и основные технические характеристики гигрометров приведены в таблицах 1-2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры «сухого» и «увлажненного» термометров, °С |
от 0 до +25 |
|
Цена деления шкалы, °С |
0,2 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,2 |
|
Диапазон измерений относительной влажности, % (в диапазоне зависимости от температуры окружающей среды от +5 °С до +25 °С включ.) |
от 20 до 90 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности при скорости аспирации от 0,5 до 1 м/с (при температуре «сухого» термометра), % - от +5 °С до +10 °С включ. - св. +10 °С до +25 °С включ. |
±7 ±6 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более |
290x120x50 |
|
Масса гигрометра с незаполненным водой резервуаром, г, не более |
200 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % |
от +15 до +40 от 20 до 90 |
|
Средняя наработка до отказа, ч, не менее |
20000 |
|
Средний срок службы, лет, не менее |
8 |
наносится на лицевую часть пластмассового корпуса гигрометра, а также на титульный лист паспорта и Руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Гигрометр психрометрический |
СПЕЦЗАЩИТА ВИТ-1 |
1 шт. |
|
Стеклянный резервуар (питатель) |
- |
1 шт. |
|
Фитиль |
- |
1 шт. |
|
Индивидуальная упаковка |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
приведены в разделе 5 Руководства по эксплуатации.
ГОСТ Р 8.811-2012 ГСИ. Таблицы психрометрические. Построение, содержание, расчетные соотношения;
ГОСТ 28498-90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия «Hengshui Bodefu Instrument Co., Ltd.», Китай.
