| Номер в госреестре | 90408-23 |
| Наименование СИ | Гигрометры психрометрические |
| Обозначение типа СИ | ВИТ |
| Изготовитель | Общество с ограниченной ответственностью "Первый термометровый завод" (ООО "Первый термометровый завод"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 03.11.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Гигрометры психрометрические ВИТ (далее - гигрометры) предназначены для измерений температуры и относительной влажности окружающей среды в помещениях при помощи психрометрической таблицы.
Гигрометр состоит из пластмассового корпуса, в который вмонтированы два термометра - «сухой» и «влажный». На обратной стороне корпуса находится пластиковый или стеклянный резервуар (питатель), необходимый для увлажнения «влажного» термометра при помощи фитиля. На корпусе гигрометра расположена психрометрическая таблица, рассчитанная для скорости аспирации от 0,5 до 1 м/с.
Принцип действия гигрометров психрометрических ВИТ при измерении температуры основан на тепловом изменении объема термометрической жидкости, в зависимости от температуры измеряемой среды. Принцип действия гигрометров психрометрических ВИТ при измерении относительной влажности воздуха основан на измерении температуры воздуха двумя термометрами, резервуар одного из которых увлажняется с помощью фитиля, смачиваемого водой. Установившееся показание «влажного» термометра определяется динамическим равновесием между влагой на фитиле и влагой окружающего воздуха.
Гигрометры выпускаются в двух исполнениях - ВИТ-1 и ВИТ-2, которые отличаются диапазонами измерений температуры и относительной влажности.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится на пластмассовый корпус методом печати и имеет цифровое обозначение.
Общий вид гигрометров представлен на рисунках 1-2.

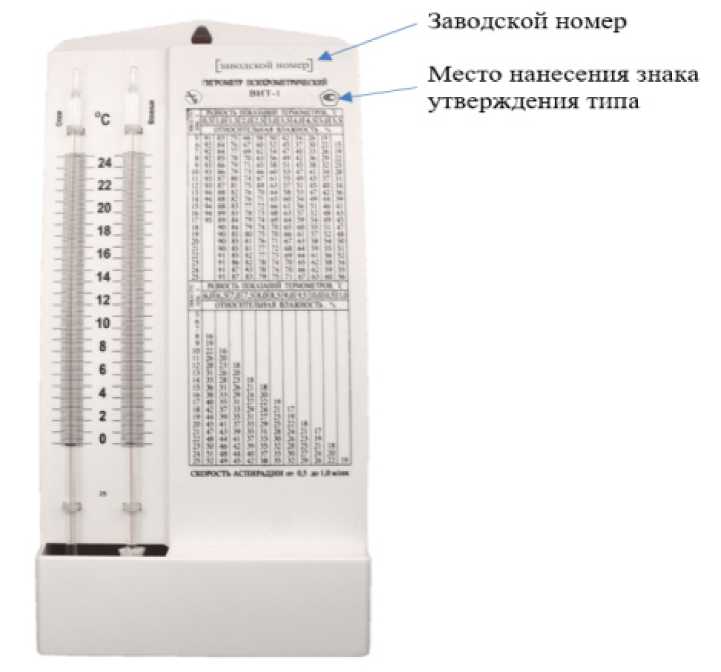

Рисунок 1 - Общий вид гигрометров психрометрических исполнения ВИТ-1

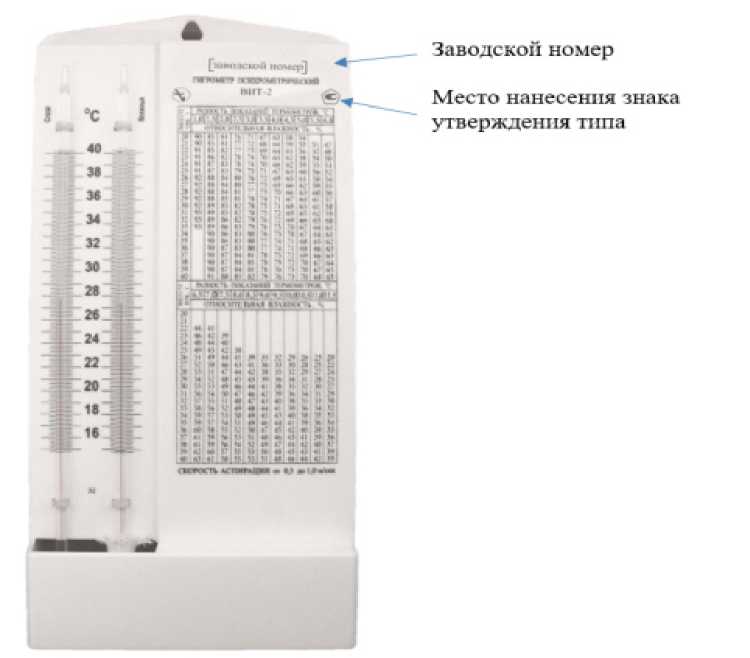

Рисунок 2 - Общий вид гигрометров психрометрических исполнения ВИТ-2 Пломбирование гигрометров не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| исполнение ВИТ-1 | исполнение ВИТ-2 | |
| Диапазон измерений температуры, °С | от 0 до +25 | от +15 до +40 |
| Цена деления шкалы термометров гигрометра, °С | 0,2 | |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,2 | |
| Диапазон измерений относительной влажности, % | от 20 до 90 | |
| Температурный диапазон измерений относительной влажности, ° С | от +5 до +25 | от +20 до +40 |
| Пределы допускаемой абсолютной погрешности измерений влажности при скорости аспирации от 0,5 до 1,0 м/с, % (при температуре «сухого» термометра) | ±7 (в диапазоне от +5 °С до +10 °С включ.) ±6 (в диапазоне св. +10 °С до +25 °С) | ±6 (в диапазоне от +20 °С до +30 °С включ.) ±5 (в диапазоне св. +30 °С до +40 °С) |
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более | |
| - длина | 300 |
| - ширина | 125 |
| - высота | 40 |
| Масса без резервуара (питателя), кг, не более | 0,15 |
наносится на пластмассовый корпус гигрометра согласно рисункам 1-2 и на верхнюю часть титульного листа паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Гигрометр психрометрический | ВИТ-1 или ВИТ-2 | 1 шт. |
| Питатель | - | 1 шт. |
| Фитиль | - | 1 шт. |
| Устройство для аспирации | - | 1 шт. (по заказу) |
| Руководство по эксплуатации | 25.51.51-102-95958556-2022 РЭ | 1 экз.* |
| Паспорт | 25.51.51-102-95958556-2022 ПС-01 или 25.51.51-102-95958556-2022 ПС-02 (в соответствии с заказом) | 1 экз. |
| Коробка | - | 1 шт. |
| * допускается поставка на партию, отправляемую в один адрес | ||
приведены в главе 4 «Порядок работы» руководства по эксплуатации.
Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
Приказ Росстандарта от 15 декабря 2021 г. № 2885 «Об утверждении государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
ГОСТ Р 8.811-2012 ГСИ. Таблицы психрометрические. Построение, содержание, расчетные соотношения;
ТУ 25.51.51-102-95958556-2022 Гигрометры психрометрические ВИТ. Технические условия.
