| Номер в госреестре | 88752-23 |
| Наименование СИ | Угломеры с нониусом |
| Обозначение типа СИ | тип 4 |
| Изготовитель | Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 11.04.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Угломеры с нониусом тип 4 (далее - угломеры) предназначены для прямых измерений наружных углов контактных методом и проведения разметочных работ на плоскости.
Принцип действия угломеров основан на совмещении линейки и основания с измеримыми поверхностями и непосредственном отсчете показаний размера измеряемого плоского угла по шкале основания и нониусу.
Угломер состоит из основания, которое представляет собой полудиск со шкалой углов. На оси основания установлена линейка с нониусом, которая закрепляется в требуемом положении гайкой стопорной. Детали угломеров, имеющие измерительные поверхности или шкалы, изготовлены из инструментальной, нержавеющей или легированной конструкционной сталей. Наружные поверхности деталей угломеров, за исключением измерительных поверхностей и деталей, изготовленных из нержавеющей стали, хромированы. Шкалы угломеров, изготовленных из нержавеющей стали, могут иметь матовое покрытие.
Угломеры выпускаются под товарным знаком Ы.
Заводской номер в виде цифрового обозначения, состоящий из арабских цифр, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится на основание угломеров методом лазерной гравировки. Заводской номер содержит условное обозначение года выпуска.

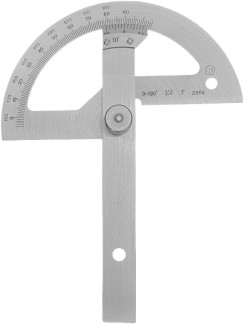

Общий вид угломеров с указанием мест нанесения заводского номера и знака утверждения типа приведен на рисунке 1.
Нанесение знака поверки на угломеры не предусмотрено.
Рисунок 1- Общий вид угломеров с указанием мест нанесения заводского номера и знака утверждения типа
Таблица 1- Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений наружных углов, ° | от 0 до 180 |
| Пределы допускаемой абсолютной погрешности измерений наружных углов как при незатянутом стопоре, так и при затянутом стопоре, ' | ± 10 |
| Цена деления шкалы основания, ° | 1 |
| Значение отсчета по нониусу, ' | 10 |
Таблица 2- Основные технические характеристики
| Наименование характеристики | Значение |
| Допуски плоскостности и прямолинейности измерительных поверхностей*, мкм: - основания - линейки с нониусом | 3 4 |
| Допуск параллельности измерительных поверхностей линейки с нониусом, мкм | 8 |
| Расстояние от верхней кромки края нониуса до поверхности шкалы основания, мм, не более | 0,22 |
| Наименование характеристики | Значение |
| Твердость измерительных поверхностей деталей угломеров, HRC, не менее: - угломеров, изготовленных из инструментальной или легированной конструкционной стали - угломеров, изготовленных из нержавеющей стали | 57 51 |
| Параметр шероховатости измерительных поверхностей Ra по ГОСТ 2789-73, мкм, не более | 0,2 |
| Длина видимой части коротких штрихов шкалы основания и нониуса, мм, не менее | 2 |
| Расстояние между штрихами шкал, мм, не менее | 1 |
| Ширина штрихов, мм | от 0,08 до 0,20 |
| Разница отдельных штрихов по ширине для одной шкалы, мм, не более | 0,05 |
| Значение перекрытия нониусом шкалы основания, мм, не менее | 0,5 |
| Габаритные размеры, мм, не более - высота - длина - ширина | 17 194 148 |
| Масса, кг, не более | 0,20 |
| Полный средний срок службы, лет, не менее | 8 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +15 до +25 80 |
| * Требования плоскостности и прямолинейности не распространяются: - на зону в 1 мм от краев, ограничивающих длину измерительных поверхностей; - на зону 0,2 мм вдоль краев измерительных поверхностей. | |
наносится на основание угломеров методом лазерной гравировки и на титульный лист паспорта типографским способом.
Таблица 3- Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Угломер с нониусом | тип 4 | 1 шт. |
| Футляр | — | 1 шт. |
| Паспорт | 4УМ.000 ПС | 1 экз. |
приведены в разделе 2 «Использование по назначению» паспорта.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 28 ноября 2018 г. № 2482 «Об утверждении государственной поверочной схемы для средств измерений плоского угла» (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 29 апреля 2019 г. № 1018);
ГОСТ 5378-88 «Угломеры с нониусом. Технические условия».
