| Номер в госреестре | 88588-23 |
| Наименование СИ | Рулетки измерительные металлические |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью Торговый дом "ИТО-Туламаш" (ООО ТД "ИТО-Туламаш"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 28.03.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Рулетки измерительные металлические (далее - рулетки) предназначены для измерений линейных размеров объектов.
Принцип действия рулеток основан на непосредственном сравнении шкалы рулетки с линейным размером объекта.
Рулетки представляют собой ленту из стали с нанесенной измерительной шкалой с миллиметровыми, сантиметровыми и метровыми интервалами, помещенную в закрытый корпус с устройством для наматывания ленты.
Рулетки выпускаются в различных модификациях (структура условного обозначения представлена в таблице 1), которые отличаются номинальной длиной, классом точности и конструктивным исполнением вытяжного конца ленты.
Р I X I X I X |~Х~| ГОСТ 7502-98
12 3 4
Таблица 1- Структура условного обозначения___________________________________
| № поля | Описание поля | Код поля | Расшифровка |
| 1 | Номинальная длина | 1 | Номинальная длина в м |
| 2 | |||
| 3 | |||
| 5 | |||
| 10 | |||
| 20 | |||
| 30 | |||
| 50 | |||
| 2 | Материал ленты | Н | Нержавеющая сталь |
| У | Углеродистая сталь | ||
| 3 | Класс точности | 2 | 2 класс точности |
| 3 | 3 класс точности | ||
| 4 | Конструктивное исполнения вытяжного конца ленты | К | Кольцо |
| П* | Прямоугольный торец | ||
| Д* | Держатель для закрепления | ||
| * Для рулеток номинальной длиной 1; 2; 3; 5; 10 м. | |||
Измерительные ленты рулеток изготовляют плоскими. Для рулеток длиной до 5 м включительно ленты с прямоугольным торцом и с держателем допускается изготовлять выпуклыми (желобчатыми).
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится на свободном месте корпуса рулеток в виде наклейки.

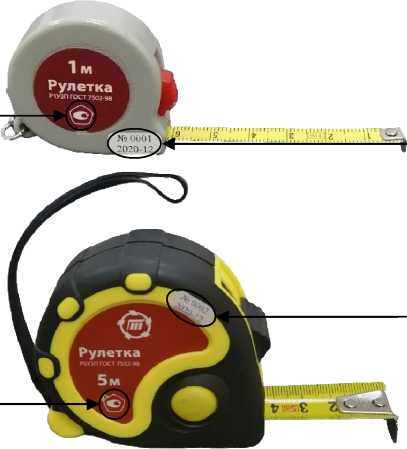

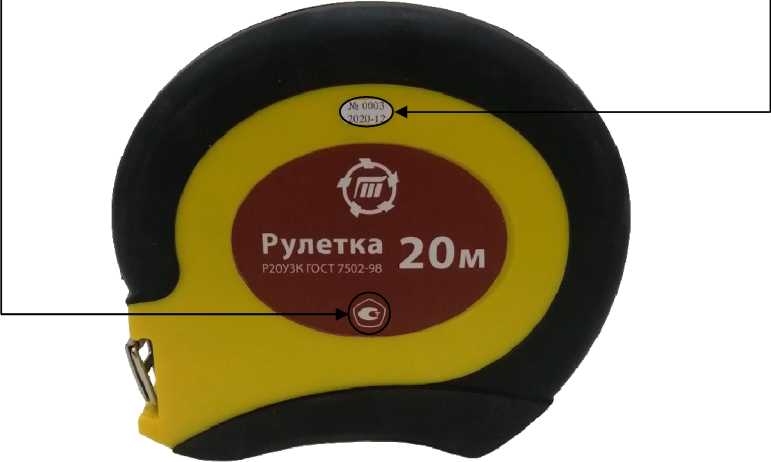

Общий вид рулеток с указанием мест нанесения заводского номера и знака утверждения типа представлен на рисунке 1. Цвет корпуса рулеток может быть отличным от представленного на рисунке.
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 1- Общий вид рулеток с указанием мест нанесения заводского номера и знака утверждения типа
Пломбирование рулеток не предусмотрено.
Нанесение знака поверки на рулетки не предусмотрено.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для класса точности | |
| 2 | 3 | |
| Номинальная длина, м | 1; 2; 3; 5; 10; 20; 30; 50 | |
| Цена деления шкалы, мм | ||
| Допускаемое отклонение действительной длины интервалов шкал от нанесенной на шкале при температуре +20 °С и натяжении измерительной ленты рабочим усилием, мм, не более: - миллиметрового - сантиметрового - дециметрового - метрового и более | ±0,15 ±0,20 ±0,30 ± [0,30+0,15-(L-1)]* | ±0,20 ±0,30 ±0,40 ± [0,40+0,204L-1)]* |
| * L - число полных и неполных метров в отрезке. | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочее усилие натяжения ленты при измерениях, Н: - для рулеток номинальной длиной 1; 2; 3; 5, м - для рулеток номинальной длиной 10; 20; 30; 50, м - для рулеток с желобчатой лентой | (10±1) (100±10) без натяжения |
| Толщина ленты, мм | от 0,12 до 0,30 |
| Ширина ленты, мм: - для рулеток номинальной длиной 1, 2, 3, 5, м - для рулеток номинальной длиной 10, 20, 30, 50, м | от 6 до 25 от 7 до 25 |
| Ширина штрихов, мм | 0,20; 0,30; 0,40 |
| Допускаемое отклонение ширины штрихов, мм | ± 0,05 |
| Отклонение от перпендикулярности штрихов относительно рабочей кромки, ', не более | 30 |
| Отклонение от перпендикулярности цифр относительно рабочей кромки, °, не более | 3 |
| Габаритные размеры, мм, не более: - высота - длина - ширина | 70 490 400 |
| Масса, кг, не более | 1,5 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +25 °С, %, не более | от -40 до +50 98 |
| Полный средний ресурс, циклов*, не менее: - для рулеток с лентами из нержавеющей стали - для рулеток с лентами из углеродистой стали | 2000 1500 |
| * Цикл включает в себя: вытягивание ленты на полную длину, натяжение рабочим усилием, отсчет, наматывание ленты. | |
наносится на корпус рулеток и на паспорт типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Рулетка | _ | 1 шт. |
| Паспорт | _ | 1 экз. |
приведены в разделе 1 «Назначение изделия» паспорта.
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственную поверочную схему для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм» (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 15 августа 2022 г. № 2018);
ГОСТ 7502-98 «Рулетки измерительные металлические. Технические условия».
| Зарегистрировано поверок | 18466 |
| Поверителей | 83 |
| Актуальность данных | 12.11.2025 |
