Мультиметры цифровые АКИП-2206, 87574-22

Мультиметры цифровые АКИП-2206 (далее - мультиметры) предназначены для измерений напряжения и силы постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости, частоты и температуры.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	87574-22
Наименование СИ	Мультиметры цифровые
Обозначение типа СИ	АКИП-2206
Изготовитель	"Double King Industrial Holdings Co., Limited", Китай
Год регистрации	2022
Срок свидетельства	07.12.2027
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия мультиметров заключается в преобразовании входного аналогового сигнала в цифровую форму с помощью аналого-цифрового преобразователя с последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее.

Мультиметры изготавливаются в одной модификации.

Конструктивно мультиметры выполнены в виде портативных многофункциональных измерительных приборов с батарейным питанием.

На лицевой панели мультиметров расположены жидкокристаллический дисплей, функциональные клавиши, поворотный переключатель режимов работы, входные разъемы для подключения измерительных проводов.

На задней панели мультиметров расположены батарейный отсек, упор-подставка.

Нанесение знака поверки на мультиметры не предусмотрено.

Пломбирование мультиметров от несанкционированного доступа не предусмотрено.

Заводской номер мультиметров состоит из цифрового обозначения и наносится на корпус при помощи наклейки.

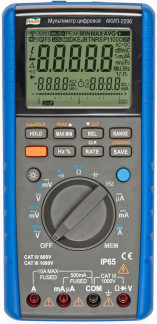

Общий вид мультиметров и место нанесения знака утверждения типа представлены на рисунке 1. Цветовая гамма корпуса мультиметров может быть изменена по решению Изготовителя в одностороннем порядке. Место нанесения заводского номера представлено на рисунке 1.

Рисунок 1 - Общий вид мультиметров, места нанесения знака утверждения типа (А) и

серийного номера (Б)

Технические характеристики

Таблица 1 - Метрологические характеристики мультиметров в режиме измерений напряжения постоянного тока

Верхний предел диапазона измерений, В	Значение единицы младшего разряда k, В	Пределы допускаемой абсолютной погрешности, В
50 мВ	0,01 мВ	±(0,001-\|UH3M\|+10-k)
500 мВ	0,01 мВ	±(0,00025 ■ Цизм\|+5 ■ к)
5	0,1 мВ	±(0,00025 ■ Цизм\|+8 ■ к)
50	0,001	±(0,0003 ■ Цизм\|+5 -к)
500	0,01	±(0,001 ■ \|иизм\|+5 ■ к)
1000	0,1	±(0,001-\|UH3M\|+5-k)
Примечание: иизм - измеренное значение напряжения постоянного тока, В.

Верхний предел диапазона измерений, В	Значение единицы младшего разряда k, В	Пределы допускаемой основной абсолютной погрешности, В
		Диапазоны частот, Г ц
		от 20 до 45 включ.	св. 45 до 65 включ.		св. 65 до 400 включ.		св. 400 до 1103 включ.
50 мВ	0.001 мВ	+ м п Я /—) го ° о 00 о"	±(0,007-иШм+ +60k)		±(0,007 ■ иизм+3 0 ■ k)
500 мВ	0.01 мВ		±(0,007-иШм+ +30k)
5	0.0001	+ м п Я /—) о ^ о"	±(0,005-иизм+ +30k)
50	0.001
500	0.01				±(0,007-иШм+ +30k)		±(0,02-иШм+ +30k)
760	0.1		±(0,01-UH3M+30-k)
Верхний предел диапазона измерений, В	Значение единицы младшего разряда k, В	Пределы допускаемой основной абсолютной погрешности, В
		Диапазоны частот, кГ ц
		от 1 до 10 включ.		св. 10 до 20 включ.		св. 20 до 50 включ.
50 мВ	0.001 мВ	±(0,02-иизм+30-к)		±(0,03иизм+60к)		±(0,05иизм+100к)
500 мВ	0.01 мВ
5	0.0001
50	0.001
500	0.01	-
760	0.1
Примечание: иизм - измеренное значение напряжения переменного тока, В.

Таблица 3 - Метрологические характеристики мультиметров в режиме измерений силы постоянного тока

Верхний предел диапазона измерений	Значение единицы младшего разряда k	Пределы допускаемой абсолютной погрешности, А
500 мкА	0,01 мкА	±(0,0015-^+20^)
5000 мкА	0,1 мкА	±(0,0015- \|1изм\|+10 k)
50 мА	0,001 мА	±(0,0015-^+20^)
500 мА	0,01 мА	±(0,0015- \|1изм\|+10 k)
5 А	0,0001А	±(0,005 ■ \|1изм\|+10 ■ k)
10 А	0,001 А	±(0,005 ■ \|1изм\|+10 ■ k)
Примечания: 1изм - измеренное значение силы постоянного тока; Для силы тока 10 А длительность измерений не должна превышать 15 с.

Верхний предел диапазона измерений,	Значение единицы младшего разряда k	Пределы допускаемой основной абсолютной погрешности, А
		Диапазоны частот, Г ц
		от 20 до 45 включ.	св. 45 св. 65 св. 400 до 65 включ. до 400 включ. до 1103 включ.
500 мкА	0,01 мкА	±(0,02Тизм+80к)	±(0,005 • 1изм+3 0 • k)
5000 мкА	0,1 мкА
50 мА	0,001 мА
500 мА	0,01 мА
5 А	0,0001А		±(0,01Тизм+20к)
10 А	0,001 А		±(0,015 1изм+20к)
Верхний предел диапазона измерений	Значение единицы младшего разряда k	Пределы допускаемой основной абсолютной погрешности, А
		Диапазоны частот, кГ ц
		от 1 до 10 включ.	св. 10 до 20 включ. св. 20 до 50 включ.
500 мкА	0,01 мкА	±(0,011изм+30к)	±(0,02 • 1изм+60 • k)
5000 мкА	0,1 мкА
50 мА	0,001 мА
500 мА	0,01 мА
5 А	0,0001А	±(0,03Тизм+80к)	-
10 А	0,001 А
Примечание: 1изм - измеренное значение силы переменного тока; Для силы тока 10 А длительность измерений не должна превышать 15 с.

Таблица 5 - Метрологические характеристики мультиметров в режиме измерений сопротивления постоянному току__

Верхний предел поддиапазона измерений, Ом	Значение единицы младшего разряда k, Ом	Пределы допускаемой абсолютной погрешности, Ом
50	0.001	±(0,001 -Rraia+10-k)
5102	0.01	±(0,0005 ^изм+15^)
5103	0.0001 кОм	±(0,0005 ^изм+5^)
5104	0.001 кОм
5105	0.01 кОм
5106	0.0001 МОм	±(0,005^изм+5^)
5107	0.001 МОм	±(0,01^изм+10^)
Примечание: ■R-изм - измеренное значение сопротивления, Ом.

Верхний предел поддиапазона измерений, мкФ	Значение единицы младшего разряда к, мкФ	Пределы допускаемой абсолютной погрешности, мкФ
0,01	0,0110-3	±(0,05-Сизм+50-к)
0,1	0,110-3	±(0,05-Сизм+5-к)
1	110-3
10	0,01
1102	0,1
1103	1	±(0,05-Сизм+50-к)
1104	0,01103
1105	0,1103
Примечания: Сизм - измеренное значение емкости, мкФ

Таблица 7 - Метрологические характеристики мультиметров в режиме измерений частоты^

Верхний предел поддиапазона измерений, Г ц	Значение единицы младшего разряда к, Гц	Пределы допускаемой абсолютной погрешности, Г ц
1101	110-3	±(0,002^изм+4-к)
1102	110-2
1103	110-1
1104	1100
1105	1101
Примечания: 1) - Для диапазона частот от 3 Гц; Fизм - измеренное значение частоты, Г ц.

Таблица 8 - Основные технические характеристики

Наименование характеристики	Значение
Масса, кг, не более	0,500
Габаритные размеры (ширинахвысотахглубина), мм	206х97х60
Питание	6 В (четыре батареи типа АА)
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа	от +18 до +28 75 от 84,0 до 106,7
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа	от 0 до +50 75 от 84,0 до 106,7

Знак утверждения типа

наносится на переднюю панель мультиметров методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Таблица 9 - Комплектность средства измерений

Наименование	Обозначение	Количество, шт.
Мультиметр	АКИП-2206	1
Измерительные провода	-	2
Интерфейсный USB-кабель	-	1
Батареи питания	AA	4
Руководство по эксплуатации	-	1
Сумка для укладки (чехол)	-	1

Сведения о методах измерений

приведены в разделе «Порядок выполнения измерений» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110-1 до 2109 Гц»;

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 ■ 10"16 до 100 А»;

Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 110"8 до 100 А в диапазоне частот от 110-1 до 1106 Гц»;

Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;

Стандарт предприятия на мультиметры АКИП-2206.

Правообладатель

«Double King Industrial Holdings Co., Limited», Китай

Адрес: Room 2107, 21/F., C C WU Building, 302-308 Hennessy Road, Wanchai, HongKong

Телефон: +86 755 8242 6859

Факс: +86 755 2592 1032

Web-сайт: http://www.china-victor.com
