| Номер в госреестре | 84832-22 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФНД-220 |
| Изготовитель | ПО "Запорожтрансформатор", Украина |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФНД-220 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока представляют собой опорную конструкцию. Выводы первичной обмотки расположены в верхней части трансформатора тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
К трансформаторам тока данного типа относятся трансформаторы тока двух модификаций:
- ТФНД-220 I, зав. № 80, 93, 97, 101, 1063, 1328, 1338, 1431, 1435;
- ТФНД-220 IV, зав. № 3977, 3982.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

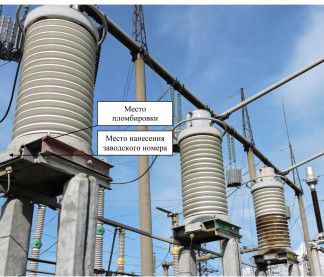

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
отсутствует.
Таблица 1.1 - Метрологические характеристики ТФНД-220 I
| Наименование характеристики | Значение для заводских номеров |
| 80, 93, 97, 101, 1063, 1328, 1338, 1431, 1435 | |
| Номинальное напряжение, кВ | 220 |
| Номинальный первичный ток Ьном, А | 1200 |
| Номинальный вторичный ток Ьном, А | 1 |
| Номинальная частота Гном, Гц | 50 |
| Класс точности вторичной обмотки по ГОСТ 7746 для измерений и учета | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 |
| Наименование характеристики | Значение для заводских номеров |
| 3977, 3982 | |
| Номинальное напряжение, кВ | 220 |
| Номинальный первичный ток Ьном, А | 1000 |
| Номинальный вторичный ток Ьном, А | 1 |
| Номинальная частота Гном, Гц | 50 |
| Класс точности вторичной обмотки по ГОСТ 7746 для измерений и учета | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +40 |
Нанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора тока типографским способом.
| Таблица 3 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТФНД-220 | 1 шт. |
| Паспорт | ТФНД-220 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока
ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
Техническая документация изготовителя
| Зарегистрировано поверок | 11 |
| Поверителей | 2 |
| Актуальность данных | 26.10.2025 |
