| Номер в госреестре | 83776-21 |
| Наименование СИ | Термометры биметаллические |
| Обозначение типа СИ | "A FLOW" |
| Изготовитель | Компания "A FLOW TAIWAN", Тайвань; Общество с ограниченной ответственностью "Мониторинг Вентиль и Фитинг" (ООО "МВиФ"), г. Москва |
| Год регистрации | 2021 |
| Срок свидетельства | 22.11.2026 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Термометры биметаллические «A FLOW» (далее - термометры) предназначены для измерений температуры жидких и газообразных сред, а также температуры сыпучих и твердых тел.
Принцип действия термометров основан на различии температурных коэффициентов линейного расширения двух прочно соединенных между собой металлов, образующих биметаллическую спираль. При изменении температуры биметаллическая спираль изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей значение измеряемой температуры по шкале термометра.
Термометры биметаллические «A FLOW» изготавливаются следующих моделей: T-BAA, T-BAB, T-BAC, которые различаются по конструктивному исполнению.
Конструктивно термометры состоят из круглого корпуса, в котором размещены циферблат, закрытый защитным экраном, и кинематический механизм со стрелкой, и биметаллического спирального термочувствительного элемента в защитной трубке (термобаллоне). Корпус и термобаллон изготавливаются из нержавеющей стали. Термометры имеют исполнения с 3-мя способами крепления термобаллона к корпусу: осевое (модель T-BAA), радиальное (модель T-BAB) и шарнирное с поворотным механизмом (модель T-BAC).
Монтаж термометров на объектах измерений осуществляется с помощью штуцеров или через промежуточную защитную гильзу из нержавеющей стали.
Варианты исполнений термометров приведены в таблице 1.
Общий вид термометров с указанием места нанесения заводского номера приведен на рисунке 1.
| Термометр биметаллический «A FLOW» T........ 1 2 3 4 5 6 7 8 | ||
| 1. Модель термометра | ||
| BAA-3 | Термометр с осевым способом присоединения термобаллона к корпусу | Диаметр корпуса 75 мм |
| BAA-4 | Диаметр корпуса 100 мм | |
| BAA-5 | Диаметр корпуса 125 мм | |
| BAB-3 | Термометр с радиальным способом присоединения термобаллона к корпусу | Диаметр корпуса 75 мм |
| BAB-4 | Диаметр корпуса 100 мм | |
| BAB-5 | Диаметр корпуса 125 мм | |
| BAC-3 | Термометр с шарнирным способом присоединения термобаллона к корпусу с поворотным механизмом | Диаметр корпуса 75 мм |
| BAC-4 | Диаметр корпуса 100 мм | |
| BAC-5 | Диаметр корпуса 125 мм | |
| 2. Материал корпуса и крышки | ||
| 1 | SS304 | |
| 2 | SS316 | |
| 3. Материал защитного экрана | ||
| G | Стекло | |
| S | Безопасное стекло | |
| 4. Тип подсоединения | ||
| A | Фиксированная резьба | |
| B | Вращащаяся резьба | |
| C | Скользящая резьба | |
| D | Внутренняя резьба | |
| E | Без резьбы | |
| 0 | Опция | |
| 5. Диаметр термобаллона | ||
| 1 | 4 мм | |
| 2 | 6 мм | |
| 3 | 8 мм | |
| 4 | 10 мм | |
| 6. Длина монтажной части термобаллона в мм | ||
| 7. Тип подсоединения | ||
| A | NPT W" | |
| B | NPT /" | |
| C | NPT Уа" | |
| D | G | |
| E | G /" | |
| F | G У" | |
| M | M20x1,5 | |
| 0 | Опция | |
| 8. Диапазон измерений температуры, °С | ||

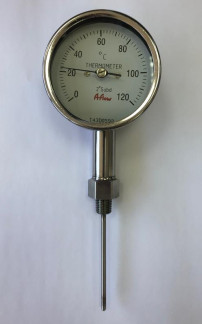

T-BAB
T-BAA
T-BAC
Рисунок 1 - Общий вид термометра биметаллического «A FLOW» с указанием места нанесения заводского номера
Заводской номер термометра наносится на шкалу термометра. Конструкция средства измерений не предусматривает нанесение знака поверки на термометры.
Пломбирование термометров не предусмотрено.
отсутствует.
Метрологические и основные технические характеристики термометров приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики термометров
| Диапазон измерений температуры, °С | Пределы допускаемой абсолютной погрешности(1)(2), °С | Цена деления шкалы(2), °С |
| от -50 до +50 | ±1 | 1 |
| от -30 до +50 | ±1 | 1 |
| от -20 до +60 | ±1 | 1 |
| от -10 до +50 | ±1 | 1 |
| от -10 до +110 | ±2 | |
| от 0 до +50 | ±1 | 1 |
| от 0 до +60 | ±1 | 1 |
| от 0 до +80 | ±1 | 1 |
| от 0 до +100 | ±1 | 1 |
| от 0 до +120 | ±2 | 2 |
| от 0 до +150 | ±2 | 2 |
| от 0 до +200 | ±2 | 2 |
| от 0 до +250 | ±5 | 5 |
| от 0 до +300 | ±5 | 5 |
| от 0 до +400 | ±10 | 5; 10(3) |
| от 0 до +500 | ±10 | 10 |
| от 0 до +600 | ±10 | 10 |
| Примечания: (1) - Вариация показаний термометра не превышает значений допускаемой абсолютной погрешности термометров AT. (2) - Конкретные значения погрешности и цены деления шкалы приведены в паспорте на термометры. (3) - Цена деления 10 при диаметре корпуса 75 мм; цена деления 5 при диаметре корпусе 100 и 125 мм. | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диаметр корпуса(1), мм | 75; 100; 125 |
| Диаметр термобаллона(1), мм | 4; 6; 8; 10 |
| Длина термобаллона, мм | от 65 до 1000 |
| Масса, кг, не более | 2 |
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % | от -20 до +60 до 98 |
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка до отказа, ч | 60000 |
| Примечание: (1) - Конкретные значения диаметра корпуса и термобаллона приведены в паспорте на термометры. | |
наносится на шкалу термометра и на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Термометр (исполнение в соответствии с заказом) | - | 1 шт. |
| Паспорт | ПС 26.51.51-009-74081055-2020 | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 7 руководства по эксплуатации на термометр.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ТУ 26.51.51-008-60416209-2021 Термометры биметаллические «A FLOW». Технические условия.
