| Номер в госреестре | 79816-20 |
| Наименование СИ | Манометры, вакуумметры, мановакуумметры показывающие с трубчатой пружиной |
| Изготовитель | "Baumer Bourdon-Haenni S.A.S.", Франция (Заводы-изготовители: "Baumer Bourdon-Haenni S.A.S.", Франция; "Baumer Technologies India Private Limited", Индия) |
| Год регистрации | 2020 |
| Срок свидетельства | 27.11.2025 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры, вакуумметры, мановакуумметры показывающие с трубчатой пружиной (далее - манометры) предназначены для измерений избыточного давления газообразных и жидких сред.
Принцип действия манометров основан на преобразовании измеряемого давления посредством упругой деформации чувствительного элемента в отклонение указателя механического показывающего устройства. Чувствительным элементом манометров является трубчатая пружина - трубка Бурдона.
Манометры состоят из корпуса, передаточного механизма, чувствительного элемента, циферблата со шкалой и стрелкой, защитного стекла, штуцера для присоединения манометра.
Манометры могут изготавливаться в различных модификациях, отличающихся исполнением, метрологическими характеристиками и условиями эксплуатации. Корпуса манометров могут быть заполнены гидравлической жидкостью для измерений давления в условиях высоких динамических нагрузок и вибрации.
Манометры могут изготавливаться с диаметром корпуса от 25 до 250 мм с указанием соответствующего кода (1, 2, 3, 4, 5, 6, 7, 8, A, B, C, D, E, F, G, H, I, J) в коде исполнения манометров. Соответствие кода диаметру манометров указано в таблице 2.
Код исполнения манометров имеет следующий вид:
| ХХХ | Х | - | Х | Х | Х | Х | / |
Модификация, в соответствии с таблицей 1 Диаметр корпуса, в соответствии с таблицей 2
Тип монтажа_
Тип присоединения_
Тип гидрозаполнения_
Единицы измерения / Диапазон давления Дополнительные опции

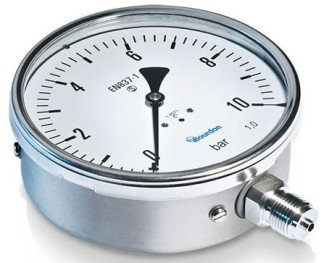

Общий вид манометров, вакуумметров, мановакуумметров показывающих с трубчатой пружиной приведен на рисунках 1 - 27.
Рисунок 13 - Общий вид манометров MAG3 Рисунок 14 - Общий вид манометров MAG5
Рисунок 17 Общий вид манометров MVX, Рисунок 18 - Общий вид манометров WPG MVE
"I
il'
Рисунок 24 - Общий вид манометров AI, AL,
BE
Пломбирование манометров, вакуумметров, мановакуумметров показывающих с трубчатой пружиной не предусмотрено.
отсутствует.
Метрологические и основные технические характеристики манометров приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Модификации | Значения |
| Максимальный диапазон измерений давления, МПа1^ 2) | ME7 | от 0 до 1 |
| AB, MCX, MCF | от -0,1 до 1 | |
| MA7 | от 0 до 1,6 | |
| MMX | от -0,1 до 2,5 | |
| AU | от -0,1 до 4 | |
| MMD, BV | от -0,1 до 6 | |
| BK | от -0,1 до 14 | |
| MAT, DR, DRO, MPT | от -0,1 до 25 | |
| AA, AG, AT, AV, BD, BR | от -0,1 до 40 | |
| MIT, MIM, MEM, MMN, MMJ, MPJ, MPE, MPF | от -0,1 до 60 | |
| MAX, MVX, MVE, WPG, AD, AE, AJ, AR | от -0,1 до 100 | |
| MAG, MEX, MIX, MEP, MAN; MMF, MJX, MPG, MS5, MR5, MG5, M17, M27, M37, AC, AH, AI, AL, BE, BI, BJ | от -0,1 до 160 |
| Пределы основной допускаемой приведенной погрешности измерений давления, % от диапазона измерений 1) | MVE, AJ, AR | ±0,25 |
| AE, AH, AI | ±0,5 | |
| MVX | ±0,6 | |
| AC, AL, AU | ±1 | |
| AG, AV, BD | ±1,6 | |
| MAN; MMF, MJX, MMJ | ±0,5; ±0,6; ±1; ±1,6 | |
| MIX, MIM, MPG, MPJ, MPE, MPF, MS5, MR5, MG5, M17, M27, M37, WPG | ±0,6; ±1; ±1,6 | |
| DR, DRO | ±1; ±1,6 | |
| MA7, ME7 | ±2 | |
| MMX | ±2,5 | |
| MAT, MIT, MAX, MMD, MAG, MEM, MEP, MMN, MPT, AD, BE, BI, BJ, BR | ±1; ±1,6; ±2,5 | |
| MCX, MCF, AA, AB, AT, BK, BV | ±1,6; ±2,5 | |
| MEX | ±0,5; ±0,6; ±1; ±1,6; ±2,5 | |
| Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры от нормальных условий, % от диапазона измерений / 10 °С | Все модификации | ±0,4 |
| Нормальные условия эксплуатации: - температура окружающего воздуха, оС - относительная влажность, %, не более - атмосферное давление, мм рт. ст. | Все модификации | от +15 до +25 90 от 720 до 780 |
| Вариация показаний, % от диапазона измерений | соответствует основной допускаемой приведенной к диапазону измерений погрешности | |
| Примечания: 1) Конкретное значение указано в паспорте манометра; 2) Манометры могут изготавливаться с другими единицами измерения давления, допущенными к применению в Российской Федерации. | ||
Таблица 2 - Основные технические характеристики
| Наименования характеристики | Значение |
| Рабочий диапазон температуры окружающего воздуха, С - модификации MA7; ME7; MMX; MIX; MIM; MMN; MAN; MMF; MJX; MMJ; MPG; MPJ; MPE; MPF; MVX; MVE; MS5; MR5; MG5; M17; M27; M37; WPG - модификации MAT; MPT; MCX, MCF; BV - модификация MIT - модификации MAX; MMD; DR; DRO; MAG - модификации MEX; MEP; MEM - модификации AA; AE; AG; AH; AI; AJ; AR; AT; AU; AV; BD; BI; BJ; BK; BR - модификации AB; AC; AD; AL; BE | от -20 до +70 от -20 до +60 от -10 до +70 от -40 до +60 от -70 до +70 от -20 до +65 от -25 до +65 |
| Масса без заполнения гидравлической жидкостью, кг, не более - диаметр 25 - диаметр 40 - диаметр 50 - диаметр 63 - диаметр 100 - диаметр 115 - диаметр 125 - диаметр 130 - диаметр 150 - диаметр 160 - диаметр 200 - диаметр 250 | 0,05 0,08 0,1 0,13 0,51 0,6 0,68 0,75 0,88 0,98 1,7 2 |
| Масса с заполнением гидравлической жидкостью, кг, не более | |
| - диаметр 40 | 0,1 |
| - диаметр 50 | 0,15 |
| - диаметр 63 | 0,18 |
| - диаметр 100 | 0,81 |
| - диаметр 115 | 1,14 |
| - диаметр 125 | 1,48 |
| - диаметр 130 | 1,7 |
| - диаметр 150 | 1,8 |
| - диаметр 160 | 1,9 |
| - диаметр 200 | 2,5 |
| - диаметр 250 | 2,8 |
| Номинальный диаметр корпуса для модификаций MCX; MCF; MMX; MIX; MIM; MEM; MMN; MAN; MMF; MJX; MMJ; MPG; MPJ; MPE; MPF; MVX; MVE; WPG; MAT; MPT; MIT; MAX; MMD; DR; DRO; MAG; MEX; MEP в соответствии с кодом исполнения, мм, не более: | |
| - 1 | 40 |
| - 2 | 50 |
| - 3 | 63 |
| - 4 | 80 |
| - 5 | 100 |
| - 6 | 115/ 130 |
| - 7 | 150 |
| - 8 | 160 |
| Номинальный диаметр корпуса для модификаций AA; AE; AG; AH; AI; AJ; AR; AT; AU; AV; BD; BI; BJ; BK; BR; BV; AB; AC; AD; AL; BE в соответствии с кодом исполнения, мм, не более: | |
| - A | 25 |
| - B | 40 |
| - C | 50 |
| - D | 63 |
| - E | 80 |
| - F | 100 |
| - G | 125 |
| - H | 150 |
| - I | 200 |
| - J | 250 |
| Номинальный диаметр корпуса для модификаций MS5; MR5; MG5, мм, не более | 100 |
| Номинальный диаметр корпуса для модификаций MA7; ME7, M17; M27; M37, мм, не более | 150 |
| Средняя наработка на отказ, циклы, не менее | 15000 |
| Средний срок службы, лет, не менее | 10 |
наносится типографским способом на титульный лист паспорта и руководства по эксплуатации.
Комплектность приборов приведена в таблице 3.
Таблица 3 - Комплектность манометров
| Наименование | Обозначение | Количество | Примечания |
| Манометры, вакуумметры, мановакуумметры показывающие с трубчатой пружиной | MA7; ME7; MCX; MCF; MMX; MIX; MIM; MEM; MMN; MAN; MMF; MJX; MMJ; MPG; MPJ; MPE; MPF; MVX; MVE; MS5; MR5; MG5; M17; M27; M37; WPG; MAT; MPT; MIT; MAX; MMD; DR/DRO; MAG; MEX; MEP; AA; AE; AG; AH; AI; AJ; AR; AT; AU; AV; BD; BI; BJ; BK; BR; BV; AB; AC; AD; AL; BE | 1 шт. | модификация в соответствии с заказом |
| Руководство по эксплуатации | А21.000.01 РЭ | 1 экз. | на партию |
| Паспорт | - | 1 экз. | - |
осуществляется по документу МИ 2124-90 «ГСИ. Манометры, вакуумметры, мановакуумметры, напорометры, тягомеры и тягонапорометры показывающие и самопишущие. Методика поверки».
Основные средства поверки:
Манометры избыточного давления грузопоршневые МП -2,5; МП-6; МП-60; МП-600, МП-1000, МП-2500 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № 58794-14);
Калибраторы давления Crystal (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № 64480-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на стекло манометров и (или) в паспорт и (или) на свидетельство о поверки.
Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа».
Техническая документация завода изготовителя.
