Комплексы измерительные TOUCHLOG (далее по тексту - комплексы) предназначены для непрерывных измерений и регистрации температуры в передвижных транспортных средствах (в полуприцепах и грузовых автомобилях) с целью обеспечения соблюдения необходимых температурных условий транспортировки охлаждённых и замороженных пищевых продуктов, фармацевтической продукции и прочих грузов.
| Номер в госреестре | 77640-20 |
| Наименование СИ | Комплексы измерительные |
| Обозначение типа СИ | TOUCHLOG |
| Изготовитель | "Eliwell Controls s.r.l.", Италия |
| Год регистрации | 2020 |
| Срок свидетельства | 25.02.2030 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Комплексы измерительные TOUCHLOG (далее по тексту - комплексы) предназначены для непрерывных измерений и регистрации температуры в передвижных транспортных средствах (в полуприцепах и грузовых автомобилях) с целью обеспечения соблюдения необходимых температурных условий транспортировки охлаждённых и замороженных пищевых продуктов, фармацевтической продукции и прочих грузов.
Принцип действия комплексов основан на измерении и аналогово-цифровом преобразовании выходных сигналов от датчиков температуры.
Комплексы измерительные TOUCHLOG состоят из регистратора данных в виде электронного блока в пластиковом корпусе с микропроцессором и со встроенным жидкокристаллическим дисплеем, к которому подключаются первичные преобразователи температуры (датчики) термисторного типа (NTC) с номинальным значением сопротивления при температуре плюс 25 °С равным 10 кОм, принцип измерений которых основан на обратной зависимости сопротивления чувствительного элемента (ЧЭ) от измеряемой температуры.
Регистратор измеряет и преобразовывает сопротивление датчиков (в соответствии с характеристикой конкретного типа NTC) в цифровые сигналы, которые индицируются в виде значений температуры на дисплее. Результаты текущих измерений также сохраняются во внутренней памяти устройства с заданным пользователем интервалом.
Для распечатки результатов измерений или архивных данных из памяти устройства комплексы измерительные TOUCHLOG комплектуются встроенным принтером. Результаты измерений можно сохранить на внешний USB-накопитель в формате «pdf» или «txt» с последующей загрузкой для обработки на персональный компьютер.
Регистратор является многоканальным прибором и имеет 6 входных каналов, каждый из которых может быть сконфигурирован для измерения и регистрации температуры, или для регистрации событий (открывание/закрывание двери) в виде дискретных значений.
Монтаж регистраторов может осуществляться внутри кабины в стандартное гнездо DIN (для автомобильной магнитолы) при помощи специального монтажного комплекта, либо снаружи на полуприцепах в защитном корпусе с дверкой. Датчики температуры, а также датчики открывания/закрывания дверей (при необходимости) устанавливаются непосредственно внутри рефрижератора.

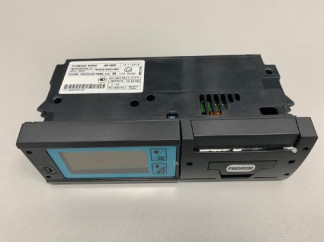

Общий вид регистраторов представлен на рисунках 1, 2. Общий вид регистраторов в защитном корпусе представлен на рисунках 3, 4. Общий вид регистратора с подключёнными датчиками температуры кабельного типа представлен на рисунке 5. Общий вид датчика температуры погружного типа в виде металлического зонда с держателем представлен на рисунке 6.
Программное обеспечение (ПО) комплексов состоит из встроенного и автономного ПО. Метрологически значимым является только встроенное ПО, которое устанавливается на предприятии-изготовителе во время производственного цикла в память микропроцессора TOUCHLOG. Данное ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.
Автономное ПО (WINTRAC) является сервисным программным обеспечением и предназначено для получения и отображения информации об измеряемых параметрах на экране персонального компьютера.
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MSK |
|
Номер версии (идентификационный номер) ПО, не ниже |
515.029° |
|
Цифровой идентификатор программного обеспечения |
недоступен |
|
Примечание: ( ) - в номере версии изменяемые цифры только последние две. |
|
Метрологические и основные технические характеристики комплексов приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений температуры, °С |
от -30 до +30 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне от -30 до -25 °С не включ. - в диапазоне от -25 до +8 °С включ. - в диапазоне св. +8 до +30 °С |
±1,0 ±0,5 ±1,0 |
|
Разрешающая способность при измерении температуры, °С |
0,1 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха (для регистратора), % |
от -30 до +70 (от -20 до +55 - при работе встроенного принтера и при считывании показаний с ж/к дисплея); не более 85; до 100 (в защитном корпусе) |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Значения максимального потребляемого тока: - при 12 В постоянного тока для операций вывода на печать, А - при 12 В постоянного тока для операций записи, мА - при 24 В постоянного тока для операций вывода на печать, А - при 24 В постоянного тока для операций записи, мА - в дежурном режиме (12 или 24 В), мА |
2,2 180 1,2 100 10 |
|
Напряжение питания от источника постоянного тока, В |
от 10,5 до 32 |
|
Максимально потребляемая мощность (при напряжении питания постоянного тока 24 В и при работающем встроенном принтере), В-А |
28,8 |
|
Интервал записи результатов измерений во внутреннюю память электронного блока, мин |
от 1 до 60 (с шагом в 1 мин) |
|
Наименование характеристики |
Значение характеристики |
|
Габаритные размеры, мм, не более: - регистратор комплекса (ДхШхВ) - датчик температуры в виде зонда с держателем: - габаритные размеры зонда - длина кабеля -датчик температуры кабельного типа: - габаритные размеры ЧЭ - длина кабеля |
91x187x61 04,8x152; 460 05x20; 12000, 18000; 2000, 24000 (по дополнительному заказу) |
|
Масса регистратора комплекса, кг, не более |
0,39 |
|
Объем внутренней памяти регистратора комплекса, Мб |
8 (*) |
|
Средний срок службы, лет, не менее |
5 |
|
Средняя наработка до отказа, ч, не менее |
40000 |
|
Примечание к таблице 3: (*) - Данного объема достаточно для записи данных от 6-ти входов с 15-ти минутным интервалом регистрации в течение 1 года. |
|
наносится на корпус регистратора комплекса при помощи наклейки, а также на титульный лист Руководства по эксплуатации типографским способом.
Комплектность комплексов комплектаций «STANDARD» и «PREMIUM» приведены в таблице 4
Таблица 4
|
Наименование |
Количество |
Примечание |
|
Регистратор TOUCHLOG |
1 шт. |
- |
|
Серийный коммуникационный порт |
1 шт. |
для комплектации «STANDARD» |
|
3 шт. |
для комплектации «PREMIUM» |
|
|
Датчики температуры кабельного типа с кабелем 12 и 18 м |
2 шт. |
- |
|
Кабель-адаптер USB для подключения внешнего USB накопителя |
1 шт. |
- |
|
Рулон термобумаги |
1 шт. |
- |
|
Клеммные колодки |
1 компл. |
- |
|
Контакт 18ga |
1 шт. |
для комплектации «STANDARD» |
|
2 шт. |
для комплектации «PREMIUM» |
|
|
Кабель для подключения к регистратору ServiceWatch контроллера SR рефрижераторной установки Thermo King |
1 шт. |
только для комплектации «PREMIUM» |
|
Датчики температуры кабельного типа с кабелем длиной 2, 12, 18 или 24 м |
4 шт. |
по дополнительному заказу |
|
Кабель для подключения к ПК (USB-MINIUSB |
1 шт. |
|
|
Термобумага (упаковка 10 рулонов) |
1 шт. |
|
Наименование |
Количество |
Примечание |
|
Датчик температуры погружного типа в виде зонда с держателем |
1 шт. |
по дополнительному заказу |
|
Магнитный датчик открывания/закрывания дверей |
1 шт. |
|
|
Диск с программным обеспечением «WINTRAC» |
1 шт. |
|
|
Руководство по эксплуатации TK 61009-12-OP-RU РЭ |
1 экз. |
- |
осуществляется по разделу 3 «Методика поверки» документа TK 61009-12-OP-RU РЭ «Комплексы измерительные TOUCHLOG. Руководство по эксплуатации», утвержденного ФГУП «ВНИИМС» 14.10.2019 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Измерители температуры многоканальные прецизионные МИТ 8 (Регистрационный № 19736-11);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07); Термометры лабораторные электронные ЛТ-300 (Регистрационный № 61806-15); Комплексы измерительные iBDL Ревизор (iBDLR-5L) (Регистрационный № 74437-19). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
отсутствуют.
ГОСТ Р 56940-2016 EN 12830:1999 Регистраторы температуры, используемые при транспортировании, хранении и распределении охлажденной, замороженной и глубокой/быстрой заморозки пищевой продукции и мороженого. Испытания, эксплуатационные характеристики, пригодность к применению
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация фирмы-изготовителя
