| Номер в госреестре | 76195-19 |
| Наименование СИ | Угольники слесарные плоские 90° |
| Обозначение типа СИ | УП Элитест |
| Изготовитель | Общество с ограниченной ответственностью «Арион» (ООО «Арион»), г. Нижний Новгород |
| Год регистрации | 2019 |
| Срок свидетельства | 12.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Угольники слесарные плоские 90° УП «Элитест» предназначены для контроля прямых углов (90°) при выполнении слесарно-сборочных работ, для контроля взаимноперпендикулярного расположения плоскостей деталей.
Принцип действия угольников слесарных плоских 90° УП «Элитест» (далее -угольники) основан на сравнении просвета между измерительными поверхностями угольника и взаимно-перпендикулярным расположением плоскостей деталей с «образцом просвета», составленного из концевых мер длины, притертых к плоской стеклянной пластине.
Угольники представляют собой цельную стальную деталь с термической и механической обработкой.
Угольники имеют две плоские доведенные рабочие стороны, образующие наружный и внутренний рабочие углы. Угольники изготавливаются из нержавеющей стали.
Угольники изготавливаются классов точности 1 и 2.

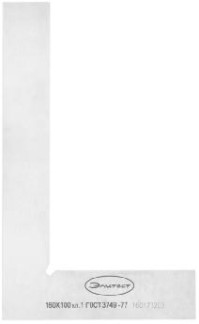

Общий вид угольника представлен на рисунке 1.
Пломбирование угольника слесарного плоского 90° УП «Элитест» не предусмотрено.
отсутствует.
Таблица 1 - Основные размеры угольников
| H, мм | L, мм |
| 60 | 40 |
| 100 | 60 |
| 160 | 100 |
| 250 | 160 |
Таблица 2 - Допуск перпендикулярности измерительных поверхностей Б и В к опорным поверхностям Г и Ж на длине Н_
| H, мм | Допуск перпендикулярности, мкм, для класса точности | |
| 1 | 2 | |
| 40 | 5,0 | - |
| 60 | 5,0 | 13,0 |
| 100 | 6,0 | 15,0 |
| 160 | 7,0 | 18,0 |
| 250 | 9,0 | 22,0 |
Таблица 3 - Допуск плоскостности измерительных поверхностей Б и В, а также допуски плоскостности и параллельности опорных поверхностей Г и Ж на длине Н_
| H, мм | Допуск, мкм | |||||
| плоскостности измерительных поверхностей Б и В | плоскостности опорных поверхностей Г и Ж | параллельности опорных поверхностей Г и Ж | ||||
| Класс точности | ||||||
| 1 | 2 | 1 | 2 | 1 | 2 | |
| 60 | 2,0 | 4,0 | 2,5 | 5,0 | 5,0 | 10,0 |
| 100 | 2,0 | 4,0 | 2,5 | 5,0 | 6,0 | 12,0 |
| 160 | 3,0 | 6,0 | 4,0 | 8,0 | 7,0 | 14,0 |
| 250 | 3,0 | 6,0 | 4,0 | 8,0 | 9,0 | 18,0 |
Таблица 4 - Допуск перпендикулярности боковых поверхностей Е к опорной поверхности Г
| Н, мм | Допуск, мкм, для класса точности | |
| 1 | 2 | |
| 60 | 40 | 125 |
| 100 | 50 | 160 |
| 160 | 60 | 200 |
| 250 | 80 | 250 |
Таблица 5 - Параметры шероховатости измерительных и опорных поверхностей на базовой длине 0,25 мм по ГОСТ 2789-73_
| Н, мм | Параметры шероховатости поверхности Я^мкм, не более | |||
| измерительных поверхностей Б и В | опорных поверхностей Г и Ж | |||
| 1 | 2 | 1 | 2 | |
| По Табл. 1 | 0,08 | 0,16 | 0,16 | 0,32 |
| Наименование характеристики | Значение | |
| Масса, кг, не более | 60x40 | 0,06 |
| 100x60 | 0,11 | |
| 160x100 | 0,24 | |
| 250x160 | 0,75 | |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +10 до +35 от 45 до 80 от 84 до 106,7 | |
| Срок службы, лет, не менее | 2,5 | |
наносится на лицевую поверхность угольника методом лазерной гравировки и (или) типографским способом на титульный лист паспорта угольника.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Угольник слесарный плоский 90° «Элитест» | УП | 1 шт. |
| Паспорт | - | 1 экз. |
| Футляр | - | 1 экз. |
| Методика поверки | РТ-МП-5566-445-2019 | 1 экз. |
осуществляется по документу РТ-МП-5566-445-2019 «ГСИ. Угольники слесарные плоские 90° УП «Элитест». Методика поверки», утвержденному ФБУ “Ростест-Москва» 10 апреля 2019 г. Основные средства поверки:
- плоская стеклянная пластина ПИ-60 2-го класса (регистрационный номер в Федеральном информационном фонде 197-70);
- линейка лекальная поверочная ЛД-0-320 (регистрационный номер в Федеральном информационном фонде 3461-75);
- меры длины концевые плоскопараллельные 3-го разряда по приказу Росстандарта №2840 от 29.12.2018 г.;
- скоба рычажная типа СР по ГОСТ 11098-75;
- микрометр гладкий типа МК 1-го класса по ГОСТ 6507-90;
- прибор для поверки угольников ППУ-630 (регистрационный номер в Федеральном информационном фонде 40353-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки (оттиск поверительного клейма и/или наклейка) наносится на свидетельство о поверке.
приведены в эксплуатационном документе
ГОСТ 3749-77 Угольники поверочные 90°. Технические условия.
ТУ 26.51.33-073-96651179-2017 Угольники слесарные плоские 90° УП «Элитест» Технические условия
