Государственный реестр средств измерений

Весы неавтоматического действия NP, 75519-19

Весы неавтоматического действия NP (далее - весы) предназначены для статических измерений массы различных грузов.
Карточка СИ
Номер в госреестре 75519-19
Наименование СИ Весы неавтоматического действия
Обозначение типа СИ NP
Изготовитель A&D Company, Limited, Япония; Производственная площадка: A&D Electronics (Shenzhen) Co., Ltd., Китай
Год регистрации 2019
Срок свидетельства 08.07.2024
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Весы неавтоматического действия NP (далее - весы) предназначены для статических измерений массы различных грузов.

Описание

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести объекта измерений, в аналоговый электрический сигнал, пропорциональный его массе. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами весов с дальнейшим определением значения массы объекта измерений.

Конструктивно весы выполнены в едином корпусе и состоят из грузоприемного устройства, грузопередающего устройства и весоизмерительного устройства с показывающим устройством.

Весы выпускаются в следующих модификациях: NP-1000S, NP-2000S, NP-5000S, NP-5001S, NP-12KS, NP-20KS, NP-30KS, которые отличаются максимальной (Max) и минимальной (Min) нагрузками, действительной ценой деления (шкалы) (d), поверочным интервалом (e) и числом поверочных интервалов (n).

Структура условного обозначения весов:

NP-D □ KSD 1 2 3 4

1    - обозначение типа весов;

2    - выбирается из ряда в зависимости от максимальной нагрузки весов, выраженной в граммах или килограммах:

-    1000, 2000, 5000, 5001 (максимальная нагрузка выражена в граммах);

-    12, 20, 30 (максимальная нагрузка выражена в килограммах);

3    - индекс присутствует только в модификациях, в которых максимальная нагрузка выражена в килограммах;

4    - материал грузоприемного устройства - нержавеющая сталь.

Питание весов осуществляется от сети через адаптер или от аккумуляторной батареи.

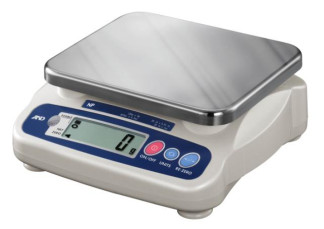

Общий вид весов NP представлен на рисунке 1.

-    устройство слежения за нулем (Т.2.7.3);

-    устройство тарирования (выборки массы тары) (Т.2.7.4);

На корпусе весов должна быть прикреплена табличка, содержащая следующую информацию :

-    обозначение весов;

-    максимальная нагрузка (Max);

-    минимальная нагрузка (Min);

-    действительная цена деления (d) и поверочный интервал (e);

-    верхняя граница диапазона устройства выборки массы тары (Т-);

-    серийный номер весов;

-    класс точности;

-    знак утверждения типа;

-    наименование предприятия - изготовителя;

-    дата производства весов.

Схема пломбировки весов от несанкционированного доступа приведена на рисунке 2.

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее в меню весов. Идентификационные данные ПО приведены в таблице 1.

Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1-2011 п. 5.5.1 «Устройства со встроенным программным обеспечением». ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Кроме того, для защиты от несанкционированного доступа к параметрам юстировки и настройки, а также измерительной информации весы пломбируются согласно рисунку 2.

Уровень защиты от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-*

Номер версии (идентификационный номер) ПО, не ниже

P-3.2

Цифровой идентификатор ПО

-*

* Идентификационное наименование ПО, цифровой идентификатор ПО не используется в весах при работе со встроенным ПО.

Технические характеристики

Основные метрологические характеристики весов класс точности по ГОСТ OIML R 76-1-2011, значения максимальной нагрузки (Max), минимальной нагрузки (Min), поверочного интервала (e), действительной цены деления (шкалы) (d), числа поверочных интервалов (n), а также пределы допускаемой погрешности (mpe) приведены в таблице 2, метрологические и технические характеристики весов приведены в таблице 3.

Таблица 2 - Метрологические характеристики

Наименование

характеристики

Значение для модификации

NP-

1000S

NP-

2000S

NP-

5000S

NP-

5001S

NP-12KS

NP-

20KS

NP-

30KS

Класс точности по ГОСТ OIML R 76-1-2011

Средний (III)

Максимальная нагрузка, (Max), г

1000

2000

5000

5000

12000

20000

30000

Минимальная нагрузка, (Min), г

10

20

40

20

100

200

400

Поверочный интервал (е) и

действительная

цена деления (шкалы)(^,

e=d, г

0,5

1

2

1

5

10

20

Число поверочных интервалов (n)

2000

2000

2500

5000

2400

2000

1500

Пределы допускаемой погрешности для интервалов взвешивания, mpe, при поверке (в эксплуатации):

±0,5е (±1,0е) ±1е (±2,0е) ±1,5е (±3,0е)

от Min <m<500e включ.

св. 500е <m< 2000е включ. - св. 2000е до Max

Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.

Наименование характеристики

Значение

Показания индикации массы, г, не более

Мах + 9 е

Диапазон установки на нуль и слежения за нулём, % от Max, не более

4

Диапазон первоначальной установки нуля, % от Max, не более

20

Верхняя граница диапазона устройства выборки массы тары (Т-), г

100 % от Max

Параметры сетевого питания (через адаптер):

-    напряжение переменного тока, В

-    частота, Гц

от 187 до 242 от 49 до 51

Напряжение электропитания от источника постоянного тока, В

4x1,5

Условия эксплуатации:

-    диапазон рабочих температур, оС

-    относительная влажность окружающего воздуха, %, не более

от +5 до +40 85

Габаритные размеры (длинахширинахвысота), мм, не более

265x250x103

Масса весов, кг, не более

2,1

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку, закрепленную на корпусе весов.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Весы неавтоматического действия

NP

1 шт.

Руководство по эксплуатации

-

1 экз.

Примечание - Адаптер сетевой и (или) элементы питания по заказу.

Поверка

осуществляется в соответствии с ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания», приложение ДА «Методика поверки весов».

Основные средства поверки:

- рабочие эталоны единицы массы 4-го разряда по приказу Росстандарта от 29.12.2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы» гири номинальной массой от 50 мг до 20 кг класса точности М1 по ГОСТ OIML 111-1-2009. «Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования».

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки в виде оттиска поверительного клейма наносится на пломбу, согласно рисунку 2 и (или) на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Росстандарта от 29.12.2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»

ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

Техническая документация изготовителя
