| Номер в госреестре | 72273-18 |
| Наименование СИ | Штангенглубиномеры с цифровым отсчетным устройством |
| Обозначение типа СИ | MarCal |
| Изготовитель | "Mahr GmbH", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 24.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Штангенглубиномеры с цифровым отсчетным устройством MarCal (далее по тексту штангенглубиномеры) предназначены для измерений глубины элементов деталей, выемок, выступов и т.д.
Принцип действия основан на измерении величины продольного перемещения подвижной рамки при измерении глубины, расположенной между измерительными поверхностями рамки и штанги.
Штангенглубиномер состоит из следующих элементов: штанги, на которой расположена индуктивная шкала, и рамки с цифровым отсчетным устройством в виде жидкокристаллического дисплея, которая перемещается вдоль штанги, встроенного источника питания. Рамка своей измерительной поверхностью базируется на измеряемую деталь.
Штангенглубиномеры изготавливаются следующих модификаций:
- 30 EWR, 30 EWRi - имеют защиту IP 67, разъем для выводов результатов измерений на внешнее устройство USB (только для 30 EWR), Оpto RS232C или Digimatic (только для 30 EWR), беспроводную передачу данных (только 30 EWRi).
- 30 EWR-D, 30 EWRi-D имеют штангу со специальными крюкообразными выступами, которые позволяют измерять глубину и толщину уступов, защиту IP 67, разъем для выводов результатов измерений на внешнее устройство USB (только для 30 EWR-D), Оpto RS232C или Digimatic (только для 30 EWR-D), беспроводную передачу данных (только 30 EWRi-D).
- 30 EWR-N, 30 EWRi-N имеют сменную тарельчатую измерительную насадку, защиту IP 67, разъем для выводов результатов измерений на внешнее устройство USB (только для 30 EWR-N), Оpto RS232C или Digimatic (только для 30 EWR-N), беспроводную передачу данных (только 30 EWRi-N).
Все модели штангенглубиномеров имеют контрастную жидкокристаллическую индикацию (LCD), рамку и штангу из коррозионностойкой стали. Скорость перемещения рамки
2,5 м/с.
Пломбирование штангенглубиномеров от несанкционированного доступа не предусмотрено.
С
ДПЗГ
| 1 мытп | Ш. _ _ | ||
| SE&U PR mrWi О | , 1 Mahr | t f 00 1110 1?Г1 13C 1Л0 1S& 1160 |170 -1B0 -Oil 1200 |PS! | MarCal |
| . 11*67 A | f |

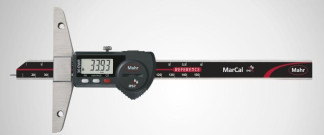

Рисунок 3 - Внешний вид штангенглубиномеров модификации 30 EWR-D
отсутствует.
Таблица 1 - Диапазон измерений, шаг дискретности, пределы допускаемой абсолютной погрешности и длина измерительной поверхности рамки__
| Модификация | Диапазон измерений, мм | Шаг дискретности отсчета, мм | Пределы допускаемой абсолютной погрешности, мм | Длина измерительной поверхности рамки, мм |
| 30 EWR, 30 EWRi | от 0 до 150 | 0,01 | ±0,03 | 100 |
| от 0 до 200 | 0,01 | ±0,03 | 100 | |
| от 0 до 300 | 0,01 | ±0,04 | 150 | |
| от 0 до 500 | 0,01 | ±0,05 | 150 | |
| 30 EWR-N, 30 EWRi-N | от 0 до 100 | 0,01 | ±0,03 | 85 |
| 30 EWR-D, 30 EWRi-D | от 0 до 200 | 0,01 | ±0,03 | 100 |
| от 0 до 300 | 0,01 | ±0,04 | 150 |
| Модификация | Диапазон измерений, мм | Г абаритные размеры, мм, не более | Масса, кг, не более | ||
| длина | ширина | высота | |||
| 30 EWR; 30 EWRi | от 0 до 150 | 100 | 16 | 234 | 1,00 |
| от 0 до 200 | 100 | 16 | 284 | 1,10 | |
| от 0 до 300 | 150 | 16 | 384 | 1,20 | |
| от 0 до 500 | 150 | 16 | 584 | 1,30 | |
| 30 EWR-N, 30 EWRi-N | от 0 до 100 | 85 | 16 | 268 | 1,10 |
| 30 EWR-D, 30 EWRi-D | от 0 до 200 | 100 | 16 | 285 | 0,80 |
| от 0 до 300 | 150 | 16 | 385 | 1,15 | |
Таблица 3 - Отклонение от плоскостности, параметр шероховатости, условия эксплуатации и средний срок службы__
| Наименование характеристики | Значение |
| Отклонение от плоскостности измерительной | |
| поверхности, мм, не более: | |
| - рамки | 0,005 |
| - штанги | 0,005 |
| Параметр шероховатости Ra измерительной | |
| поверхности, мкм, не более: | |
| - рамки | 0,10 |
| - штанги | 0,16 |
| Условия эксплуатации: | |
| - нормальная область значений температур, °С | От +15 до +25 |
| - рабочая область значений температур, °С | От +5 до +35 |
| - относительная влажность, %, не более | 80 |
| Средний срок службы, лет | 5 |
наносится на футляр штангенглубиномеров методом наклейки и на титульном листе паспорта типографским методом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Комплектность |
| Штангенглубиномер | - | 1 шт. |
| Элемент питания | CR 2032 | 1 шт. |
| Тарельчатая измерительная насадка толщиной 1 мм (только для штангенглубиномеров модификаций 30 EWR-N, 30 EWRi-N) | 30 ENt | 1 шт. |
| Измерительная насадка со сферическим измерительным наконечником R6 (только для штангенглубиномеров модификаций 30 EWR-N, 30 EWRi-N) | 902 | 1 шт. |
| Измерительная насадка с плоским измерительным наконечником 04 мм (только для штангенглубиномеров модификаций 30 EWR-N, 30 EWRi-N) | 903 | 1 шт. |
| Методика поверки | МП 203-29-2018 | 1 экз. |
| Футляр | - | 1 экз. |
| Паспорт | ШГ.01.001.ПС | 1 экз. |
осуществляется по документу МП 203-29-2018 «Штангенглубиномеры с цифровым отсчетным устройством MarCal. Методика поверки», утвержденному ФГУП «ВНИИМС» 21 июня 2018 г. Основные средства поверки:
- рабочие эталоны 4- го разряда по ГОСТ Р 8.763-2011 - меры длины концевые плоскопараллельные;
- плита поверочная класса точности 0 по ГОСТ 10905-86.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносятся на свидетельство о поверке.
приведены в эксплуатационных документах.
