Штангенглубиномеры торговой марки "INSIZE", 72188-18

Штангенглубиномеры торговой марки INSIZE (далее штангенглубиномеры) предназначены для измерений глубины элементов деталей.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	72188-18
Наименование СИ	Штангенглубиномеры торговой марки "INSIZE"
Изготовитель	"Insize Co., Ltd.", КНР
Год регистрации	2018
Срок свидетельства	24.08.2029
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия штангенглубиномеров с отсчетом по нониусу (штангенглубиномеры модификаций 1240, 1244,1247 ,1248, 1249) основан на измерении линейных размеров методом непосредственной оценки совпадения шкалы на штанге с делениями нониуса, расположенного на рамке штангенглубиномера.

Принцип действия штангенглубиномеров с цифровым отсчетным устройством (штангенглубиномеры модификаций 1141, 1142, 1143 1144, 1147, 1148, 1149) - механический с выводом показаний на жидкокристаллический (ЖК) экран цифрового отсчетного устройства. Отсчет размеров производится непосредственно считыванием показаний на ЖК экране цифрового отсчетного устройства, расположенного на рамке штангенглубиномера. Также на рамке находятся кнопки выключения/ включения штангенглубиномера (OFF/ON), установки нуля (ZERO) и выбора режима единиц измерений мм/дюйм (mm/inch). Питание штангенглубиномеров осуществляется от встроенного источника питания.

Штангенглубиномеры состоят из следующих элементов: штанги (модификации 1248 и 1142 имеют Г-образную направляющую для измерений толщины уступов, модификация 1143 имеет закаленный стержень, модификации 1144 имеют специальную направляющую, которая позволяет измерять глубину и толщину уступов), рамки с отсчетным устройством (модификации 1247, 1248, 1249, 1147 и исполнения 1148-120, 1148-200 в рамке имеют два отверстия для сменного основания) и зажимающего элемента-винта.

Ряд модификаций выпускаются с повышенным качеством исполнения: модификации 1249 - устройство тонкой установки рамки, модификации 1148 - выдвигается измерительный стержень круглого сечения со сменными наконечниками (плоский, сферический и дискообразный), модификация 1149 - пылевлагозащищенные.

Опломбирование штангенглубиномеров от несанкционированного доступа не предусмотрено.

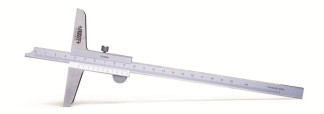

Общий вид угломеров представлен на рисунках 1-12.

I - товарный знак «INSIZE» наносится на поверхность инструмента и футляр штангенглубиномеров краской или методом лазерной маркировки.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические и технические характеристики штангенглубиномеров

в о р е ияме я’ 2 ан ки у ф игл дн ое S £ а т В	Исполнение	Диапазон измерений, мм	Значение отсчета по нониусу, мм	Шаг дискретности отсчетного цифрового устройства, мм	Пределы допускаемой абсолютной погрешности, мм	Ддина измерительной поверхности рамки, мм, не менее	Длина штанги, мм, не более	Ширина штанги, мм, не более	Масса, кг, не более
1	2	3	4	5	6	7	8	9	10
	150	от 0 до 150	0,05	-	±0,05	100	245	11,5	0,557
	200	от 0 до 200	0,05	-	±0,05	100	282	11,5	0,568
	300	от 0 до 300	0,05	-	±0,08	100	382	11,5	0,779
1240	500	от 0 до 500	0,05	-	±0,09	150	585	11,5	0,103
	1501	от 0 до 150	0,02	-	±0,03	100	245	11,5	0,555
	2001	от 0 до 200	0,02	-	±0,03	100	282	11,5	0,575
	3001	от 0 до 300	0,02	-	±0,04	100	382	11,5	0,784
	5001	от 0 до 500	0,02	-	±0,05	150	585	11,5	0,108

1	2	3	4	5	6	7	8	9	10
1244	30	от 0 до 30	0,10	-	±0,10	55	90	6	0,650
	150	от 0 до 150	0,05	-	±0,05	100	240	16	0,573
	200	от 0 до 200	0,05	-	±0,05	100	290	16	0,752
	300	от 0 до 300	0,05	-	±0,08	100	390	16	0,810
	600	от 0 до 600	0,05	-	±0,10	150	704	16	0,214
1247	1000	от 0 до 1000	0,05	-	±0,15	200	1124	18	0,308
	1501	от 0 до 150	0,02	-	±0,03	100	240	16	0,572
	2001	от 0 до 200	0,02	-	±0,03	100	290	16	0,759
	3001	от 0 до 300	0,02	-	±0,04	100	390	16	0,811
	6001	от 0 до 600	0,02	-	±0,05	150	704	16	0,183
	1001	от 0 до 1000	0,02	-	±0,07	200	1124	18	0,316
	150	от 0 до 150	0,05	-	±0,05	100	266	16	0,569
1248	200	от 0 до 200	0,05	-	±0,05	100	316	16	0,596
	300	от 0 до 300	0,05	-	±0,08	100	416	16	0,126
	1501	от 0 до 150	0,02	-	±0,03	100	266	16	0,574
1248	2001	от 0 до 200	0,02	-	±0,03	100	316	16	0,590
	3001	от 0 до 300	0,02	-	±0,04	100	416	16	0,126
	150	от 0 до 150	0,05	-	±0,05	100	256	16	0,586
	200	от 0 до 200	0,05	-	±0,05	100	306	16	0,792
1249	300	от 0 до 300	0,05	-	±0,08	100	406	16	0,838
	1501	от 0 до 150	0,02	-	±0,03	100	256	16	0,594
	2001	от 0 до 200	0,02	-	±0,03	100	306	16	0,797
	3001	от 0 до 300	0,02	-	±0,04	100	406	16	0,834
	150А	от 0 до 150	-	-	±0,03	100	230	14,5	0,543
1141	200А	от 0 до 200	-	0,01	±0,03	100	280	14,5	0,560
	300А	от 0 до 300	-	0,01	±0,03	150	380	14,5	0,127
	500А	от 0 до 500	-	0,01	±0,05	150	585	15	0,129
	150А	от 0 до 150	-	0,01	±0,03	100	230	14,5	0,544
1142	200А	от 0 до 200	-	0,01	±0,03	100	280	14,5	0,553
	300А	от 0 до 300	-	0,01	±0,03	150	380	14,5	0,128

1	2	3	4	5	6	7	8	9	10
1143	200А	от 0 до 200	-	0,01	±0,03	100	291	14,5	0,564
1144	150А	от 0 до 150	-	0,01	±0,03	100	233	14,5	0,535
	200А	от 0 до 200	-	0,01	±0,03	100	283	14,5	0,564
	300А	от 0 до 300	-	0,01	±0,03	150	383	14,5	0,129
1147	150	от 0 до 150	-	0,01	±0,03	100	237	16	0,535
	200	от 0 до 200	-	0,01	±0,03	100	287	16	0,553
	300	от 0 до 300	-	0,01	±0,03	100	403	16	0,129
1148	100S	от 0 до 100	-	0,01	±0,02	45	200	16	0,426
	100	от 0 до 100	-	0,01	±0,02	85	200	16	0,579
	120	от 0 до 120	-	0,01	±0,03	101	300	16	0,806
	200	от 0 до 200	-	0,01	±0,03	101	300	16	0,796
1149	150	от 0 до 150	-	0,01	±0,03	100	240	16	0,543
	200	от 0 до 200	-	0,01	±0,03	100	290	16	0,560
	300	от 0 до 300	-	0,01	±0,03	150	390	16	0,127

Таблица 2 - Метрологические характеристики штангенглубиномеров

Наименование характеристики	Значение
Отклонения от плоскостности измерительных поверхностей штанги не более, мм.	0,005
Отклонения от плоскостности измерительных поверхностей рамки не более, мм.	0,005

Таблица 3 - Метрологические характеристики штангенглубиномеров

Наименование характеристики	Значение
Параметр шероховатости Rа не более, мкм -измерительной поверхности рамки -измерительной поверхности штанги	0,2

Таблица 4 - Условия эксплуатации

Температура окружающего воздуха, °С	от +15 до +25
Относительная влажность воздуха, %, не более	80

Знак утверждения типа

наносится на титульный лист паспорта в верхней правой части типографским способом.

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Штангенглубиномер торговой марки INSIZE	-	1 шт.
Элемент питания (для штангенглубиномеров с цифровым отсчетным устройством)	-	1 шт.
Футляр	-	1 шт.
Паспорт	-	1 экз.
Методика поверки		1 экз.

Поверка

осуществляется по документу МП 72188-18 «Штангенглубиномеры торговой марки INSIZE. Методика поверки», утвержденному ФБУ "Ивановский ЦСМ" 09.10.17 г.

Основные средства поверки:

- рабочий эталон единицы длины 4 разряда по ГОСТ Р 8.763-2011 (меры длины концевые плоскопараллельные)

- плита поверочная класса точности 0 по ГОСТ 10905-86

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки в виде наклейки и оттиска наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.763-2011 ГСИ.Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин в диапазоне от 0,2 до 50 мкм Техническая документация фирмы Insize Co., Ltd., КНР
