| Номер в госреестре | 71346-18 |
| Наименование СИ | Нутромеры микрометрические торговой марки "SHAN" |
| Изготовитель | "Guilin Measuring & Cutting Tool Co. Ltd.", КНР |
| Год регистрации | 2018 |
| Срок свидетельства | 01.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Нутромеры микрометрические торговой марки «SHAN» (далее по тексту - нутромеры) предназначены для измерений диаметров отверстий и внутренних линейных размеров деталей относительным методом.
Принцип действия нутромеров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное.
Нутромер состоит из микрометрического винта, измерительных поверхностей с двухконтактным касанием к измеряемому изделию, стопора, стебля с нониусом, барабана. Считывание результата измерений производится по шкалам стебля и барабана.

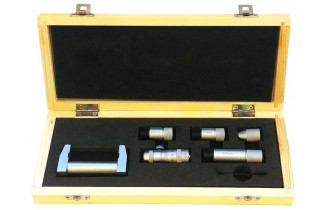

Нутромеры комплектуются удлинителями для обеспечения измерений в заданном диапазоне и установочной мерой для начальной регулировки микрометрической головки (в зависимости от модификации). Настройка нутромера на измерение определенного диапазона линейных размеров производится путем подбора соответствующих удлинителей.
Нутромеры изготавливаются шести модификаций: НМ75, НМ175, НМ600, НМ1250, НМ2500, НМ4000, которые отличаются между собой диапазоном измерений.
- Товарный знак «SHAN» наносится на паспорт нутромеров типографским 5НПЫ методом, на микрометрическую головку и на футляр нутромеров краской или методом лазерной маркировки.
отсутствует.
Таблица 1 - Диапазоны измерений нутромеров и микрометрической головки, цена деления, номинальные размеры удлинителей и их количество___
| Модифика ция | Диапазон измерений нутромеров, мм | Диапазон измерений микрометрической головки, мм | Цена деления, мм | Номинальные размеры удлинителей, мм | Количество, шт |
| НМ75 | От 50 до 75 | От 50 до 63 | 0,01 | 13 | 1 |
| НМ175 | От 50 до 175 | От 50 до 63 | 0,01 | 13 | 1 |
| 25 | 2 | ||||
| 50 | 1 | ||||
| НМ600 | От 50 до 600 | От 50 до 63 | 0,01 | 13 | 1 |
| 25 | 1 | ||||
| 50 | 1 | ||||
| 100 | 1 | ||||
| 150 | 1 | ||||
| 200 | 1 | ||||
| НМ1250 | От 150 до 1250 | От 150 до 175 | 0,01 | 25 | 1 |
| 50 | 1 | ||||
| 100 | 2 | ||||
| 200 | 2 | ||||
| 400 | 1 | ||||
| НМ2500 | От 150 до 2500 | От 150 до 175 | 0,01 | 25 | 1 |
| 50 | 2 | ||||
| 100 | 2 | ||||
| 200 | 2 | ||||
| 400 | 4 | ||||
| НМ4000 | От 1000 до 4000 | От 1000 до 1050 | 0,01 | 50 | 1 |
| 100 | 2 | ||||
| 200 | 1 | ||||
| 500 | 1 | ||||
| 1000 | 2 |
Таблица 2 - Пределы допускаемой абсолютной погрешности измерений микрометрической головки и нутромеров при температуре окружающего воздуха от плюс 15 до плюс 25 °С и относительной влажности до 80% при температуре плюс 25°С_
| Модификация | Пределы допускаемой абсолютной погрешности измерений микрометрической головки, мкм | Пределы допускаемой абсолютной погрешности измерений нутромеров, мкм |
| НМ75 | ±3 | ±(3+N+L/50)* |
| НМ175 | ±3 | ±(3+N+L/50)* |
| НМ600 | ±3 | ±(3+N+L/50)* |
| НМ1250 | ±4 | ±(3+N+L/50)* |
| НМ2500 | ±4 | ±(3+N+L/50)* |
| НМ4000 | ±10 | ±(3+N+L/50)* |
| Примечание: * - N - количество удлинителей, входящих в измеряемый размер, шт; L - измеряемый размер в мм | ||
Таблица 3 - Номинальный размер и допускаемое отклонение длины установочных мер
| Нижний предел диапазона измерений нутромеров, мм | Номинальный размер установочной меры, мм | Допускаемые отклонения длины от номинальных размеров, мкм |
| 50 | 50 | ±4 |
| 150 | 150 | ±6 |
Таблица 4 - Габаритные размеры и масса нутромеров
| Модификация | Габаритные размеры, мм, не более | Масса, кг, не более | ||
| длина | ширина | высота | ||
| НМ75 | 75 | 25 | 25 | 0,15 |
| НМ175 | 175 | 25 | 25 | 0,20 |
| НМ600 | 600 | 25 | 25 | 0,70 |
| НМ1250 | 1250 | 40 | 40 | 1,80 |
| НМ2500 | 2500 | 40 | 40 | 3,30 |
| НМ4000 | 4000 | 40 | 40 | 6,30 |
Таблица 5 - Параметр шероховатости измерительных поверхностей, радиус сферы измерительных наконечников, условия эксплуатации__
| Наименование характеристики | Значение |
| Параметр шероховатости Ra измерительных поверхностей микрометрической головки, измерительного наконечника, удлинителей и установочных мер по ГОСТ 2789-73, мкм, не более | 0,10 |
| Радиус сферы измерительных поверхностей микрометрической головки, измерительного наконечника и удлинителей, мм | От 3 до 10 |
| Допускаемая разность размеров микрометрической головки при зажатом и освобожденном стопорном винте, мм | ±0,002 |
| Условия эксплуатации: -нормальная область значений температур, °С -рабочая область значений температур, °С -относительная влажность при температуре плюс 25°С, %, не более | От +15 до +25 От +10 до +40 80 |
| Средний срок службы, лет, не более | 3 |
наносится на наружную поверхность футляра нутромера методом наклейки и на титульный лист паспорта типографским методом.
Таблица 6 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Микрометрическая головка | - | 1 шт. |
| Удлинители | - | 1 компл. (согласно таблице 1) |
| Установочная мера (кроме нутромеров модификации НМ4000) | - | 1 шт. |
| Ключ | - | 1 шт. |
| Футляр | - | 1 шт. |
| Паспорт | НМ.01.001.ПС | 1 экз. |
| Методика поверки | МП 203-10-2018 | 1 экз. |
осуществляется по документу МП 203-10-2018 «Нутромеры микрометрические торговой марки «SHAN». Методика поверки», утвержденному ФГУП «ВНИИМС» 19 февраля 2018 г.
Основные средства поверки:
- машина оптико-механическая для измерения длины ИЗМ-4 (рег. № 5383-76);
- оптиметр горизонтальный ИКГ-3 (рег. № 2007-75);
- меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1-10"9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
Техническая документация фирмы-изготовителя.
