Источники питания серий ОРБ-7х303Л, PPH предназначены для воспроизведения регулируемых стабилизированных напряжения и силы постоянного тока.
Источники питания серий ОРБ-7х303Л, PPH предназначены для воспроизведения регулируемых стабилизированных напряжения и силы постоянного тока.
| Номер в госреестре | 68671-17 |
| Наименование СИ | Источники питания |
| Обозначение типа СИ | серий GPS-7х303A |
| Изготовитель | "Good Will Instrument Co., Ltd.", Тайвань |
| Год регистрации | 2017 |
| Срок свидетельства | 18.09.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Источники питания серий ОРБ-7х303Л, PPH предназначены для воспроизведения регулируемых стабилизированных напряжения и силы постоянного тока.
Конструктивно источники питания серий GPS-7х303A, PPH (далее источники питания) выполнены в металлических корпусах настольного исполнения.
По принципу действия источники относятся к линейным источникам питания. Источники питания имеют регулируемые или регулируемые и фиксированный каналы. Управление и контроль над режимами работы источников осуществляет встроенный микроконтроллер. Установка выходных параметров осуществляется с помощью функциональных клавиш и/или поворотного переключателя, расположенных на лицевой панели источников.
Источники имеют 1, 2, 3 или 4 выходных канала, в зависимости от модели и оснащены цифровыми измерителями напряжения и тока, которые позволяют контролировать одновременно оба параметра. Источники обеспечивают защиту от перегрузок, короткого замыкания на выходе и перегрева.
Источники питания изготавливаются в виде следующих модификаций:
- серия GPS^303A: GPS-72303A, GPS-73303A, GPS-74303A;
- серия PPH: PPH-71503, PPH-71503D.
Модификации различаются между собой числом каналов, метрологическими параметрами и дополнительными функциями. Модификация PPH-71503 имеет один выходной канал. Все модификации серии GPS-7х303A и модель PPH-71503D имеют два выходных канала. Модификация GPS-73303A дополнительно имеет один фиксированный канал. Модификация GPS-74303A дополнительно имеет два управляемых канала.
На передней панели источников питания расположены: кнопка включения питания, дисплей для отображения значений напряжения и тока на выходе, вращающийся регулятор для установки выходных параметров, функциональные кнопки, цифровые кнопки и кнопки со стрелками (для серии PPH), входной разъем встроенного вольтметра (для серии PPH), разъемы для подключения удаленной нагрузки (для серии PPH), выходные разъемы.
На задней панели источников расположены: разъем сети питания, переключатель номинального напряжения питания (для серии GPS-7х303A), интерфейсы дистанционного управления (для серии PPH).
На рисунке 1 представлен общий вид источников и место для нанесения знака утверждения типа.
Для предотвращения несанкционированного доступа к внутренним частям источников предусмотрена пломбировка одного из винтов на задней панели. Схема пломбировки приведена на рисунке 2.
А
т
А
c*i

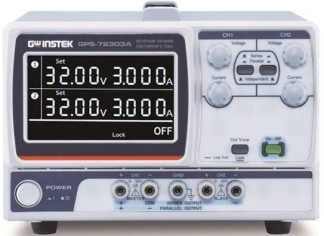

PPH-71503, PPH-71503D Рисунок 1 - Общий вид источников, место для нанесения знака утверждения типа (А)
Рисунок 2 - Вид задней панели источников, место пломбировки от несанкционированного
доступа (Б)
Источники имеют встроенное программное обеспечение (ПО). Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».
Идентификационные данные ПО приведены в таблице 1.
|
Идентификационные данные (признаки) |
Значение |
|
|
GPS-72303A, GPS-73303A, GPS-74303A |
PPH-71503, PPH-71503D |
|
|
Идентификационное наименование ПО |
отсутствует |
System Version |
|
Номер версии (идентификационный номер ПО) |
- |
не ниже 1.01 |
|
Цифровой идентификатор ПО |
нет данных |
|
Таблица 1 - Метрологические и технические характеристики источников питания постоянного
тока GPS-74303A
|
Характеристика |
Значение |
|||
|
1 канал |
2 канал |
3 канал |
4 канал |
|
|
1 |
2 |
3 |
4 |
5 |
|
Диапазон воспроизведения выходного напряжения, В |
от 0 до 32 |
от 0 до 32 |
от 0 до 5 |
от 0 до 15 |
|
Диапазон воспроизведения силы тока, А |
от 0 до 3 |
от 0 до 3 |
от 0 до 1 |
от 0 до 1 |
|
Максимальная выходная мощность, Вт |
96 |
96 |
5 |
15 |
|
Пределы допускаемой абсолютной погрешности воспроизведения напряжения Uвых1), мВ |
±(0,001Шых+30) |
- |
- |
|
|
Пределы допускаемой абсолютной погрешности воспроизведения силы тока !вых2), мА |
±(0,003 1вых+6) |
- |
- |
|
|
Нестабильность выходного напряжения при изменении напряжения питания, мВ, не более |
±(0,0001 Шых+3) |
- |
- |
|
|
Нестабильность выходного напряжения при изменении силы тока нагрузки, мВ, не более |
±(0,0001 Шых+3) |
- |
- |
|
|
Уровень пульсаций выходного напряжения, мВ, не более, в диапазоне частот от 5 Гц до 1 МГц (среднеквадратическое значение) |
1 |
- |
- |
|
|
Нестабильность силы тока при изменении напряжения питания, мА, не более |
±(0,002 1вых+3) |
- |
- |
|
|
Нестабильность силы тока при изменении напряжения на нагрузке, мА, не более |
±(0,002 1вых+3) |
- |
- |
|
|
Уровень пульсаций силы тока, мА, не более (среднеквадратическое значение) |
3 |
- |
- |
|
|
Примечания: 1) Uвых - значение напряжения на выходе источника по встроенному индикатору, мВ; 2) !вых - значение силы тока на выходе источника по встроенному индикатору, мА |
||||
тока GPS-73303A
|
Характеристика |
Значение |
||
|
1 канал |
2 канал |
3 канал |
|
|
1 |
2 |
3 |
4 |
|
Диапазон (значения)^ воспроизведения выходного напряжения, В |
от 0 до 32 |
от 0 до 32 |
5 |
|
Диапазон воспроизведения силы тока, А |
от 0 до 3 |
от 0 до 3 |
5 |
|
Максимальная выходная мощность, Вт |
96 |
96 |
25 |
|
Пределы допускаемой абсолютной погрешности воспроизведения напряжения Uвых ), мВ |
±(0,001Шых+30) |
±0,05ивых |
|
|
Пределы допускаемой абсолютной погрешности воспроизведения силы тока !вых3), мА |
±(0,003 1вых+6) |
- |
|
|
Нестабильность выходного напряжения при изменении напряжения питания, мВ, не более |
±(0,0001 Шых+3) |
±3 |
|
|
Нестабильность выходного напряжения при изменении силы тока нагрузки, мВ, не более |
±(0,0001 Шых+3) |
±10 |
|
|
Уровень пульсаций выходного напряжения, мВ, не более, в диапазоне частот от 5 Гц до 1 МГц (среднеквадратическое значение) |
1 |
2 |
|
|
Нестабильность силы тока при изменении напряжения питания, мА, не более |
±(0,002 1вых+3) |
- |
|
|
Нестабильность силы тока при изменении напряжения на нагрузке, мА, не более |
±(0,002 1вых+3) |
- |
|
|
Уровень пульсаций силы тока, мА, не более (среднеквадратическое значение) |
3 |
- |
|
|
Примечания: 1) Значения выходных напряжения и тока для канала 3 фиксированы и не регулируются; 2) ивых - значение напряжения на выходе источника по встроенному индикатору, мВ; 3) !вых - значение силы тока на выходе источника по встроенному индикатору, мА |
|||
Таблица 3 - Метрологические и технические характеристики источников питания постоянного
тока GPS-72303A
|
Характеристика |
Значение |
|
|
1 канал |
2 канал |
|
|
1 |
2 |
3 |
|
Диапазон воспроизведения выходного напряжения, В |
от 0 до 32 |
от 0 до 32 |
|
Диапазон воспроизведения силы тока, А |
от 0 до 3 |
от 0 до 3 |
|
Максимальная выходная мощность, Вт |
96 |
96 |
|
1 |
2 |
3 |
|
Пределы допускаемой абсолютной погрешности воспроизведения напряжения ивых ), мВ |
±(0,001Шых+30) |
|
|
Пределы допускаемой абсолютной погрешности воспроизведения силы тока 1вых2), мА |
±(0,003Твых+6) |
|
|
Нестабильность выходного напряжения при изменении напряжения питания, мВ, не более |
±(0,0001 Шых+3) |
|
|
Нестабильность выходного напряжения при изменении силы тока нагрузки, мВ, не более |
±(0,0001 Шых+3) |
|
|
Уровень пульсаций выходного напряжения, мВ, не более, в диапазоне частот от 5 Гц до 1 МГц (среднеквадратическое значение) |
1 |
|
|
Нестабильность силы тока при изменении напряжения питания, мА, не более |
±(0,002Твых+3) |
|
|
Нестабильность силы тока при изменении напряжения на нагрузке, мА, не более |
±(0,002Твых+3) |
|
|
Уровень пульсаций силы тока, мА, не более (среднеквадратическое значение) |
3 |
|
|
Примечания: 1) ивых - значение напряжения на выходе источника по встроенному индикатору, мВ; 2) 1вых - значение силы тока на выходе источника по встроенному индикатору, мА |
||
Таблица 4 - Метрологические и технические характеристики источников питания постоянного
тока PPH-71503D
|
Характеристика |
Значение |
|
|
1 канал |
2 канал |
|
|
1 |
2 |
3 |
|
Диапазон воспроизведения выходного напряжения, В |
от 0 до 15 |
от 0 до 12 |
|
Диапазон воспроизведения силы тока, А в диапазоне напряжений от 0 до 9 В в диапазоне напряжений св. 9 до 12 В в диапазоне напряжений св. 12 до 15 В |
от 0 до 5 от 0 до 3 от 0 до 3 |
от 0 до 1,5 от 0 до 1,5 |
|
Максимальная выходная мощность, Вт |
45 |
18 |
|
Пределы допускаемой абсолютной погрешности воспроизведения напряжения ивых ), мВ |
±(0,0005 Шых+3) |
|
|
Пределы допускаемой абсолютной погрешности воспроизведения силы тока 1вых2), мА в диапазоне до 5 А включительно в диапазоне до 1,5 А включительно в диапазоне до 500 мА включительно в диапазоне до 5 мА включительно |
±(0,002 Твых+0,4) ±(0,002 Твых+0,4) ±(0,002 Твых+0,1) ±(0,002 1вых+0,001) |
±(0,002 Твых+0,4) ±(0,002 Твых+0,4) ±(0,002 Твых+0,001) |
|
1 |
2 |
3 |
|
Нестабильность выходного напряжения при изменении напряжения питания, мВ, не более |
±0,5 |
|
|
Нестабильность выходного напряжения при изменении силы тока в нагрузке, мВ, не более |
±(0,0001 Шых+2) |
|
|
Уровень пульсаций выходного напряжения, мВ, не более в диапазоне частот от 0 Гц до 1 МГц (среднеквадратическое значение) |
3 |
|
|
Нестабильность силы тока при изменении напряжения питания, мА, не более |
±0,5 |
|
|
Нестабильность силы тока при изменении напряжения на нагрузке, мА, не более |
±(0,0001 1вых+1) |
|
|
Примечания: 1) ивых - значение напряжения на выходе источника по встроенному индикатору, мВ; 2) !вых - значение силы тока на выходе источника по встроенному индикатору, мА |
||
Таблица 5 - Метрологические и технические характеристики источников питания постоянного
тока PPH-71503
|
Характеристика |
Значение |
|
1 |
2 |
|
Диапазон воспроизведения выходного напряжения, В |
от 0 до 15 |
|
Диапазон воспроизведения силы тока, А при диапазоне напряжения от 0 до 9 В при диапазоне напряжения от 9 до 15 В |
от 0 до 5 от 0 до 3 |
|
Максимальная выходная мощность, Вт |
45 |
|
Пределы допускаемой абсолютной погрешности воспроизведения напряжения ивых1^ мВ |
±(0,0005 Шых+3) |
|
Пределы допускаемой абсолютной погрешности воспроизведения силы тока 1вых2), мА в диапазоне до 5 А включительно в диапазоне до 5 мА включительно |
±(0,002 Твых+0,4) ±(0,002 Твых+0,001) |
|
Нестабильность выходного напряжения при изменении напряжения питания, мВ, не более |
±0,5 |
|
Нестабильность выходного напряжения при изменении силы тока в нагрузке, мВ, не более |
±(0,0001 Шых+2) |
|
Уровень пульсаций выходного напряжения, мВ, не более при диапазоне частот от 0 Гц до 1 МГц (среднеквадратическое значение) |
1 |
|
Нестабильность силы тока при изменении напряжения питания, мА, не более |
±0,5 |
|
Нестабильность силы тока при изменении напряжения на нагрузке, мА, не более |
±(0,0001 1вых+1) |
|
Примечания: 1) ивых - значение напряжения на выходе источника по встроенному индикатору, мВ; 2) 1вых - значение силы тока на выходе источника по встроенному индикатору, мА |
|
|
Характеристика |
Значение |
|
|
Серия GPS^303A |
Серия PPH |
|
|
1 |
2 |
3 |
|
Напряжение сети питания, В |
100/ 120/ 220/ 230 |
от 90 до 264 |
|
Частота сети питания, Гц |
от 47 до 63 |
|
|
Г абаритные размеры, мм |
210x155x306 |
222x86x363 |
|
Масса, кг |
8,7 |
4,5 |
|
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха при 30 °С, %, не более |
от +0 до +40 80 |
|
наносится на переднюю панель источника питания методом наклейки и на титульный лист руководства по эксплуатации типографским способом
Комплектность источников питания серий GPS-7х303A, PPH приведена в таблице 6.
Таблица 6 - Комплектность источников питания
|
Наименование и обозначение |
Количество, шт. |
||||
|
GPS-72303A |
GPS-73303A |
GPS-74303A |
PPH-71503 |
PPH-71503D |
|
|
Источник питания |
1 |
1 |
1 |
1 |
1 |
|
Руководство по эксплуатации |
1 |
1 |
1 |
1 |
1 |
|
Сетевой кабель |
1 |
1 |
1 |
1 |
1 |
|
Измерительные провода |
2 к. |
3 к. |
4 к. |
3 к. |
3 к. |
|
Методика поверки ПР-07-2017МП |
1 |
1 |
1 |
1 |
1 |
осуществляется по документу ПР-07-2017МП «ГСИ. Источники питания серий GPS-7х303A, PPH. Методика поверки», утвержденному АО «ПриСТ» 9 июня 2017 г.
Основные средства поверки:
мультиметр цифровой 2002 (Госреестр № 25787-08, 3 разряд по ГОСТ 8.027-2001), источник питания APS-77100 (Госреестр № 63133-16), шунт токовый PCS-71000 (Госреестр № 61767-15), микровольтметр В3-57 (Госреестр № 7657-80), нагрузка электронная АКИП-1303 (Госреестр № 38205-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство
о поверке.
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 14014-91. Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
Техническая документация фирмы-изготовителя.
