Государственный реестр средств измерений

Динамометры электронные АЦД, 67638-17

Динамометры электронные АЦД (далее - динамометры) предназначены для измерений статических и медленно изменяющихся сил растяжения и сжатия.
Карточка СИ
Номер в госреестре 67638-17
Наименование СИ Динамометры электронные
Обозначение типа СИ АЦД
Изготовитель Общество с ограниченной ответственностью "НПО "МегаТонн Электронные Динамометры" (ООО "НПО "МЭД"), г. Санкт-Петербург
Год регистрации 2017
Срок свидетельства 30.05.2027
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Динамометры электронные АЦД (далее - динамометры) предназначены для измерений статических и медленно изменяющихся сил растяжения и сжатия.

Описание

Принцип действия динамометров заключается в преобразовании деформации упругого элемента, вызванной действием приложенной силы, в электрический сигнал.

Динамометр состоит из упругого элемента с наклеенными на нем тензорезисторами, силовводящих элементов, электронного блока и соединительного кабеля.

Тензорезисторы соединены между собой по мостовой схеме, включающей элементы термокомпенсации и нормирования. Приложенная к динамометру сила вызывает разбаланс тензорезисторного моста. Аналоговый электрический сигнал разбаланса моста поступает в электронный блок для аналого-цифрового преобразования, обработки и индикации результата измерений.

Силовводящие элементы обеспечивают условия силовведения и монтажа динамометра.

Электронный блок при помощи клавиш управления позволяет осуществить дополнительные функциональные возможности:

- установление нулевых показаний.

В динамометрах могут применяться электронные блоки шести типов.

Электронные блоки типов 1 - 3 выпускаются в пластиковом корпусе.

Электронные блоки типов 4 - 6 выпускаются в металлическом корпусе.

Электронные блоки типов 1, 2 и 4 могут выпускаться, как в проводном, так и в беспроводном (дистанционном) исполнении. Внешний вид электронных блоков представлен на рисунках 1 - 6.

Модификации динамометров отличаются видом измеряемой силы, наибольшими пределами измерений, классами точности, габаритными размерами упругих элементов и массой. Динамометры имеют обозначение АЦД/БМ-Х/ТИ-К, где Б - обозначение типа электронного блока (1; 2; 3; 4; 5; 6)

М - вид измеряемой силы (Р - растяжение, C - сжатие, У - универсальный);

Х - наибольший предел измерений (НПИ), кН;

Т - обозначение варианта исполнения упругого элемента (1; 2; 3; 4; 5; 6; 7 приведены на рисунке 7,8);

К - класс точности (00; 0,5; 1; 2).

Исполнение 1    Исполнение 2    Исполнение 3

Исполнение 5

Исполнение 6    Исполнение 7

Рисунок 8 - Варианты исполнения упругого элемента

Схема пломбировки от несанкционированного доступа и обозначение места для нанесения оттиска клейма приведены на рисунке 9.

Место для нанесения

оттиска клейма для электронного блока типа 6

Программное обеспечение

В динамометрах используется встроенное в электронный блок программное обеспечение, которое жестко привязано к электрической схеме. Программное обеспечение выполняет функции по сбору, обработке и предоставлению измерительной информации.

Идентификационные данные программного обеспечения приведены в таблице 1.

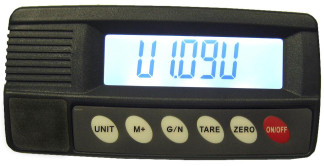

Идентификация программы: номер версии программного обеспечения отображается на электронном блоке при включении динамометра.

Для предотвращения воздействия на программное обеспечение и защиты настроек динамометра служит административный пароль и электронное клеймо. Корпус электронного блока защищен заводской невосстанавливаемой наклейкой и пломбой (рисунок 9).

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014.

Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значения

Тип 1

Тип 2

Тип 3

Тип 4

Тип 5

Тип 6

Идентификационное наименование программного обеспечения

АЦД1

АЦД2

АЦД3

АЦД4

АЦД5

АЦД6

Номер версии (идентификационный номер) программного обеспечения*

U1.09U

B 0.5

P_2.1A

U1.09U

u C 19A

uEr 0.5

Примечание: * Номер версии программного обеспечения должен быть не ниже номера, указанного в таблице 1.

Таблица 2 - Пределы допускаемой относительной погрешности динамометра

Обозначение динамометра

Пределы допускаемой относительной погрешности динамометра, %

АЦД/БМ-Х/ТИ-00

±0,06

АЦД/БМ-Х/ТИ-0,5

±0,12

АЦД/БМ-Х/ТИ-1

±0,24

АЦД/БМ-Х/ТИ-2

±0,45

Таблица 3 - Наибольшие пределы измерений Х и предельные значения составляющих погрешности, связанных с воспроизводимостью показаний b, повторяемостью показаний b', градуировочной характеристикой fc, дрейфом нуля f0, гистерезисом v и ползучестью с_

Обозначение

*

динамометра

Наибольший предел

**

измерений , Х, кН

Предельные значения, %

b

b'

fc

fo

v

с

АЦД/БМ-Х/1И-00 АЦД/БМ-Х/2И-00 АЦД/БМ-Х/3И-00 АЦД/БМ-Х/4И-00 АЦД/БМ-Х/5И-00

от 0,1 до 1000

0,05

0,025

±0,025

±0,012

0,07

0,025

АЦД/БМ-Х/1 И-0,5 АЦД/БМ-Х/2И-0,5 АТТД/БМ-Х/3И-0.5 АЦД/БМ-Х/4И-0,5 АТТД/БМ-Х/5И-0.5 АЦД/БМ-Х/6И-0,5

от 0,1 до 1000

0,10

0,05

±0,05

±0,025

0,15

0,05

АЦД/БМ-Х/1 И-1 АЦД/БМ-Х/2И-1 АЦД/БМ-Х/3И-1 АЦД/БМ-Х/4И-1 АЦД/БМ-Х/5И-1 АЦД/БМ-Х/6И-1 АЦД/БМ-Х/7И-1

от 0,1 до 3000

0,20

0,10

±0,10

±0,050

0,30

0,10

АЦД/БМ-Х/1 И-2 АЦД/БМ-Х/2И-2 АЦД/БМ-Х/3И-2 АЦД/БМ-Х/4И-2 АЦД/БМ-Х/5И-2 АЦД/БМ-Х/6И-2 АЦД/БМ-Х/7И-2

от 0,1 до 5000

0,40

0,20

±0,20

±0,10

0,50

0,20

Примечание:

Технические и метрологические характеристики соответствуют требованиям ГОСТ Р 55223-2012

**

Динамометры с НПИ свыше 2000 кН выпускаются только на сжатие

Таблица 4 - Максимальные габаритные размеры и масса упругого элемента с силовводящими элементами в зависимости от наибольшего предела измерений_

Наибольший предел измерений динамометра, кН

Масса, кг, не более

Г абаритные размеры, мм, не более

длина

ширина

высота

От 0,1 до 0,3 включ.

2

110

110

180

Св. 0,3 до 10 включ.

3

120

120

200

Св.10 до 50 включ.

5

150

150

240

Св. 50 до 200 включ.

15

180

180

500

Св. 200 до 1000 включ.

60

320

320

700

Св. 1000 до 2000 включ.

120

360

360

980

Св. 2000 до 3000 включ.

180

400

400

980

Св. 3000 до 5000 включ.

240

460

460

980

Таблица 5 - Максимальные габаритные размеры и масса электронного блока

Тип электронного блока

Масса, кг, не более

Г абаритные размеры, мм, не более

длина

ширина

высота

Тип 1

2

180

80

80

Тип 2

3

220

120

120

Тип 3

2

170

120

100

Тип 4

5

250

220

120

Тип 5

2

140

70

70

Тип 6

5

220

120

120

Таблица 6 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение постоянного тока, В

от 3,6 до 12

- напряжение переменного тока, В

от 187 до 242

- частота переменного тока, Гц

от 49 до 51

Потребляемая мощность, Вт, не более

20

Условия эксплуатации:

- температура окружающего воздуха, °С

-для динамометров

АЦД/5М-Х/ТИ-2

от - 10 до + 40

АЦД/6М-Х/ТИ-2

от - 10 до + 40

-для остальных

от + 15 до + 25

- относительная влажность, %

от 45 до 80

Средний срок службы, лет

10

Вероятность безотказной работы за 1000 часов

0,9

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на несмываемую наклейку с маркировкой изготовителя, закрепленную на электронном блоке, фотохимическим способом.

Комплектность

Таблица 7 - Комплектность средства измерений

Наименование

Обозначение

Количество

Динамометр электронный

АЦД

1 шт.

Руководство по эксплуатации

МЭД2.736.011 РЭ

1 экз.

Методика поверки

МП 2301-293-2017

1 экз.

Поверка

осуществляется по документу МП 2301-293-2017 «Динамометры электронные АЦД. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д.И. Менделеева» 15.03.2017 г.

Основные средства поверки:

машины силовоспроизводящие 1-го разряда по ГОСТ Р 8.640-2014.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус электронного блока.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы ГОСТ Р 55223-2012 Динамометры. Общие метрологические и технические требования ТУ 26.51.66.112-026-67392736-2017 Динамометры электронные АЦД. Технические условия
