| Номер в госреестре | 66995-17 |
| Наименование СИ | Скобы индикаторные |
| Обозначение типа СИ | СИ |
| Изготовитель | ООО "НПО "КировИнструмент", г.Киров |
| Год регистрации | 2017 |
| Срок свидетельства | 22.03.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Скобы индикаторные предназначены для измерений наружных размеров.
Физическая величина - длина (мм).
Принцип действия скобы индикаторной основан на измерении разности показаний по отсчетному устройству между начальным (нулевым) показанием и показанием при установке измеряемой детали. Начальный (нулевой) отсчет осуществляется по мерам длины концевым плоскопараллельным, устанавливаемыми между измерительными поверхностями скобы.
Скоба индикаторная состоит из корпуса, в который слева устанавливается переставная пятка. В правой части корпуса имеется подвижная пятка с арретиром (отводкой) и отсчетное устройство. На корпусе скобы установлены теплоизолирующие накладки. Скобы с верхним пределом измерений до 200 мм снабжены упором.
В качестве отсчетного устройства используется индикатор часового типа ИЧ 10, с пределами измерений от 0 до 10 мм по ГОСТ 577-68.
Скобы индикаторные выпускаются в следующих модификациях - СИ 50, СИ 100, СИ 200, СИ 300, СИ 400, СИ 500, СИ 600, СИ 700, СИ 850, СИ 1000, которые отличаются друг от друга диапазонами измерений, пределами допускаемой погрешности, габаритными размерами и массой.
Скобы индикаторные выпускаются под товарным знаком ИР ЫН.

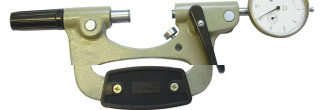

Общий вид средства измерений представлен на рисунке 1 и 2.
отсутствует.
Таблица 1 -
Метрологические характеристики
Измери
тельное
усилие,
Н
на любом участке шкалы
цена
деле
ния,
мм
6 ± 1
8 ± 2
0,01
10 ± 2
СИ 100 СИ 200 СИ 300 СИ 400 СИ 500 СИ 600
СИ 700 СИ 850 СИ 1000
Модифи
кация
СИ 50
От 50 до 100 От 100 до 200 От 200 до 300 От 300 до 400 От 400 до 500 От 500 до 600
Диапазон измерений скоб. мм
От 600 до 700 От 700 до 850 От 850 до 1000
От 0 до 50
Отсчётное
устройство
(индикатор)
диапазон измерений, мм
Не менее 3
на нормированном участке
| 0,1 мм | 3 мм |
| ±0,005 | ±0,008 |
| ±0,005 | ±0,008 |
| ±0,005 | ±0,010 |
| ±0,007 | ±0,012 |
| ±0,007 | ±0,012 |
| ±0,007 | ±0,015 |
| - | ±0,015 |
| - | ±0,020 |
| - | ±0,020 |
| - | ±0,020 |
Пределы допускаемой погрешности скобы,
Колебание измерительного усилия, Н, не более
1,5
2,0
2,5
Примечание - Нормированный участок 0,1 мм устанавливается в пределах второго оборота индикатора.
Таблица 2 - Отклонение от плоскостности и параллельности измерительных поверхностей скоб, изменение показаний скобы при усилии в 10 Н, направленном по оси измерения_
| Диапазон измерения скоб | Допуск | Допускаемые изменения показаний от изгиба, мм, не более | |
| плоскостности в интерференционных полосах | параллельности при закреплённом стопоре, мкм | ||
| От 0 до 50 | 3 | 3,5 | 0,002 |
| От 50 до 100 | 3 | 3,5 | 0,003 |
| От 100 до 200 | 3 | 6,0 | 0,004 |
| От 200 до 300 | 4 | - | 0,006 |
| От 300 до 400 | 4 | - | 0,008 |
| От 400 до 500 | 4 | - | 0,010 |
| От 500 до 600 | 4 | - | 0,012 |
| От 600 до 700 | 4 | - | 0,014 |
| От 700 до 850 | 4 | - | 0,016 |
| От 850 до 1000 | 4 | - | 0,020 |
Таблица 3 - Основные технические характеристики
| Моди фикация скоб | Г абаритные размеры (длинахширина хвысота), мм, не более | Масса, кг, не более | Номинальный диаметр переставной пятки, мм, не менее | Диапазон перемещения переставной пятки, мм | Размах пока заний, не более | Средний срок службы, лет, не менее |
| СИ 50 | 282х46х131 | 1,0 | 12 | |||
| СИ 100 | 332х46х163 | 1,2 | 12 | |||
| СИ 200 | 435х48х210 | 1,7 | 12 | |||
| СИ 300 | 556х48х271 | 2,5 | 20 | 1/3 | ||
| СИ 400 | 659х48х326 | 2,8 | 20 | 50 | цены | 2 |
| СИ 500 | 759х48х389 | 3,6 | 36 | деления | ||
| СИ 600 | 856х48х459 | 4,8 | 36 | |||
| СИ 700 | 960х48х527 | 5,3 | 36 | |||
| СИ 850 | 1109х48х629 | 10,0 | 36 | |||
| СИ 1000 | 1259х48х699 | 11,0 | 36 |
Таблица 4 -Условия эксплуатации
| Наименование характеристики | Значение |
| Температура окружающего воздуха, °С | От +10 до +30 |
| Относительная влажность воздуха, % не более | 80 |
наносится на шкалу отсчетного устройства методом офсетной печати и на титульный лист руководства по эксплуатации типографским способом.
Таблица 5- Комплектность скоб индикаторных
| Наименование изделия | Количество | Примечание |
| Составные части изделия | ||
| Корпус | 1 | В зависимости от модификации скобы индикаторной |
| Индикатор ИЧ 10 кл. 1 ГОСТ 577-68 | 1 | Отсчетное устройство |
| Пятка переставная | 1 | Для скоб до 100 мм |
| Пятка переставная | 2 | Для скоб св. 100 до 700 мм |
| Пятка переставная | 3 | Для скоб св. 700 мм |
| Футляр | 1 | |
| Документация | ||
| СИ.000 РЭ «Скоба индикаторная СИ. Руководство по эксплуатации» | 1 | |
| ИЧ02-ИЧ25.000 ПС «Индикатор часового типа ИЧ с ценой деления 0,01 мм. Паспорт» | 1 | |
осуществляется по ГОСТ 8.359-79 «Скобы с отсчетным устройством. Методы и средства поверки».
Основные средства поверки:
Меры длины концевые плоскопараллельные 3-Н1, 3-Н9 ГОСТ 9038-90, регистрационный номер в Федеральном информационном фонде 38376-13.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) руководство по эксплуатации.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к скобам индикаторным СИ
ГОСТ 11098-75 Скобы с отсчетным устройством. Технические условия ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-9 - 50 м и длин волн в диапазоне 0,2 - 50 мкм
| Зарегистрировано поверок | 672 |
| Поверителей | 76 |
| Актуальность данных | 25.07.2025 |
